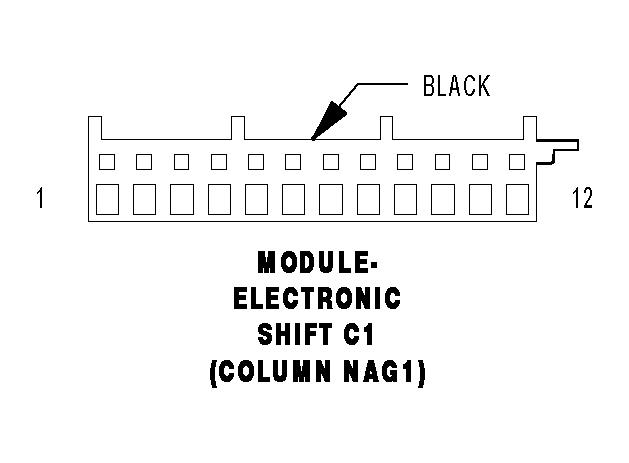

Electronic Shift Column NAG1 Module Connector End View (C1)
MODULE-ELECTRONIC SHIFT C1 (COLUMN NAG1) - BLACK 12 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | Z910 22BK | GROUND |
| 3 | F902 22LB | IGNITION UNLOCK-RUN-START |
| 4 | B29 22YL | BRAKE SWITCH SIGNAL |
| 5 | D65 22LG/BK | CAN C BUS (+) |
| 6 | D64 22GY | CAN C BUS (-) |
| 7 | 22YL | AUTOSTICK SWITCH MUX SUPPLY |
| 8 | 22GY | AUTOSTICK SWITCH MUX SIGNAL |
| 9 | - | - |
| 10 | 22BK | SHIFT LEVER POSITION SENSOR GROUND |
| 11 | 22LB | SHIFT LEVER POSITION SENSOR SIGNAL |
| 12 | 22LG/BK | SHIFT LEVER POSITION SENSOR SUPPLY |
