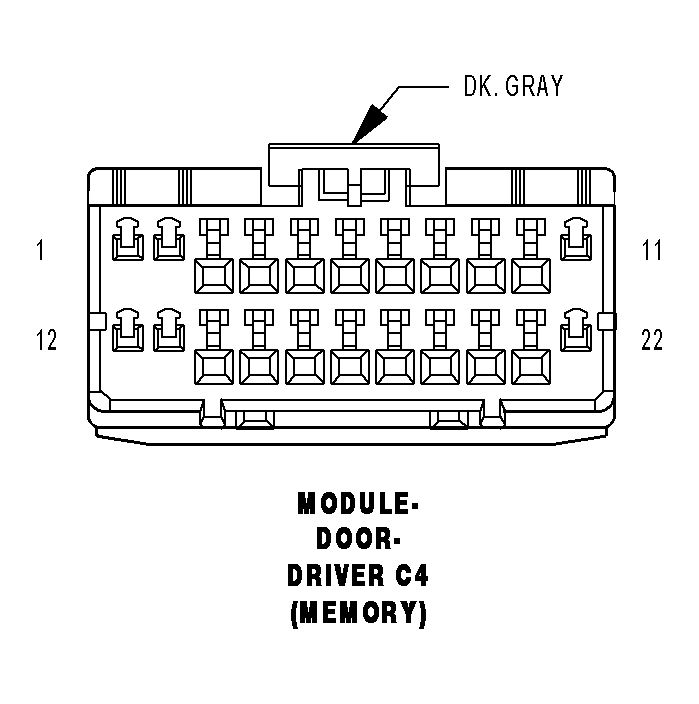

Driver Door Module (Memory) Connector End View (C4)
MODULE-DOOR-DRIVER C4 (MEMORY) - DK. GRAY 22 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | A913 20RD/GY | FUSED B(+) |
| 2 | - | - |
| 3 | P73 20TN/VT | DRIVER MIRROR COMMON DRIVER |
| 4 | P71 20TN/DG | DRIVER MIRROR VERTICAL DRIVER |
| 5 | P75 20TN/LG | DRIVER MIRROR HORIZONTAL DRIVER |
| 6 | P65 20TN/VT | DRIVER MIRROR HORIZONTAL POSITION SIGNAL |
| 7 | P67 20TN/OR | DRIVER MIRROR VERTICAL POSITION SIGNAL |
| 8 | P145 20LG/OR | DRIVER MIRROR POSITION SENSOR SUPPLY |
| 9 | - | - |
| 10 | Z912 18BK/OR | GROUND (DRIVER SIDE IDENTIFIER LHD/RHD) |
| 11 | - | - |
| 12 | Z912 18BK/OR | GROUND |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | P69 20TN/WT | DRIVER MIRROR SENSOR GROUND |
| 18 | D54 20WT | CAN B BUS (-) |
| 19 | D55 20WT/OR | CAN B BUS (+) |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
