Powertrain Diagnostic Procedures - Component Testing
>>
Connector PINOUTS
>>
Powertrain Control Module (1.6L) - Black 90 Way
Powertrain Control Module (1.6L) - Black 90 Way

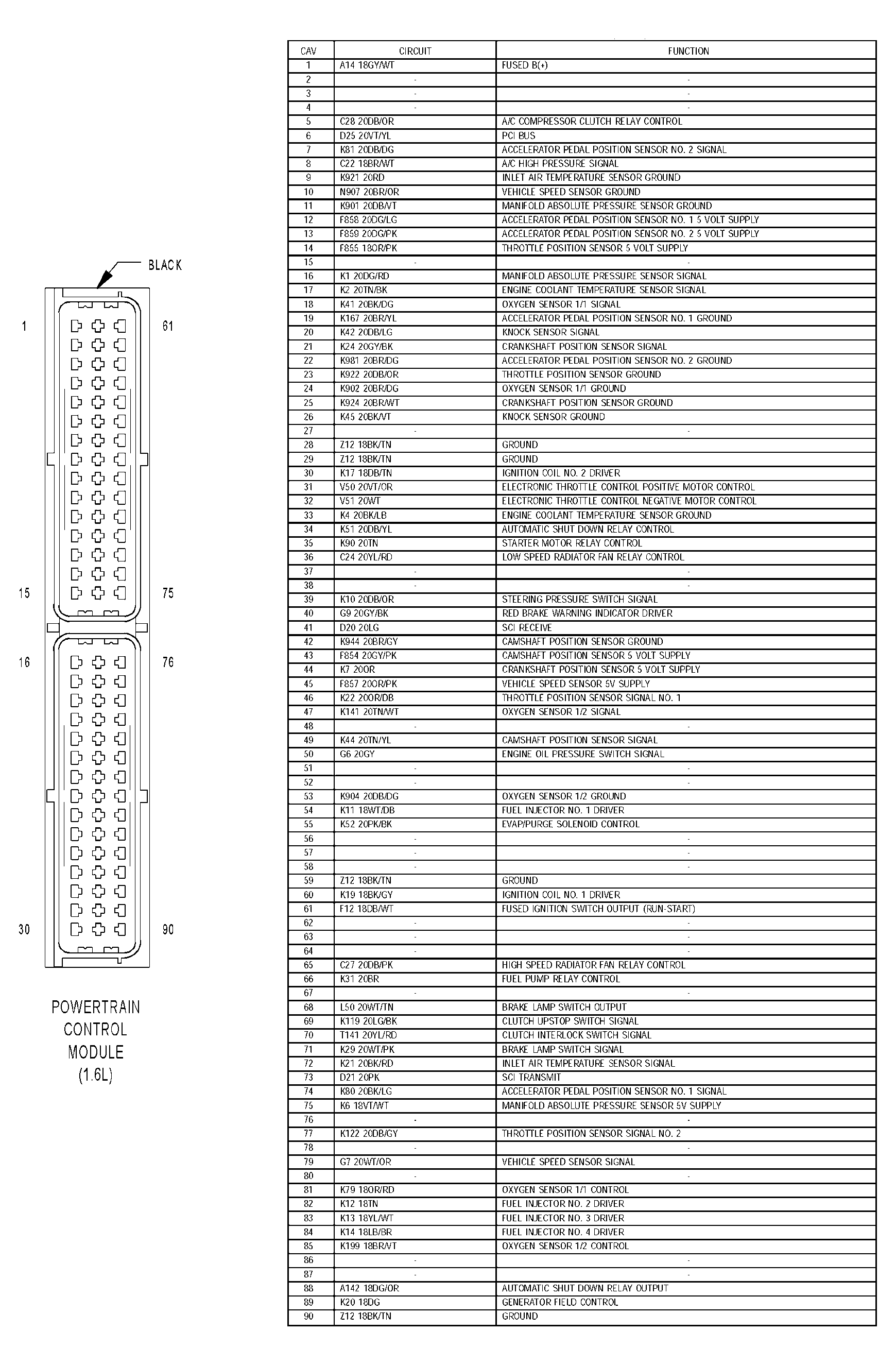

Fig 1: Powertrain Control Module (1.6L) - Black 90 Way
Courtesy of DAIMLERCHRYSLER CORP.
