(P0108) Map Sensor Circuit High
>>
Notes
(P0108) Map Sensor Circuit High: Notes

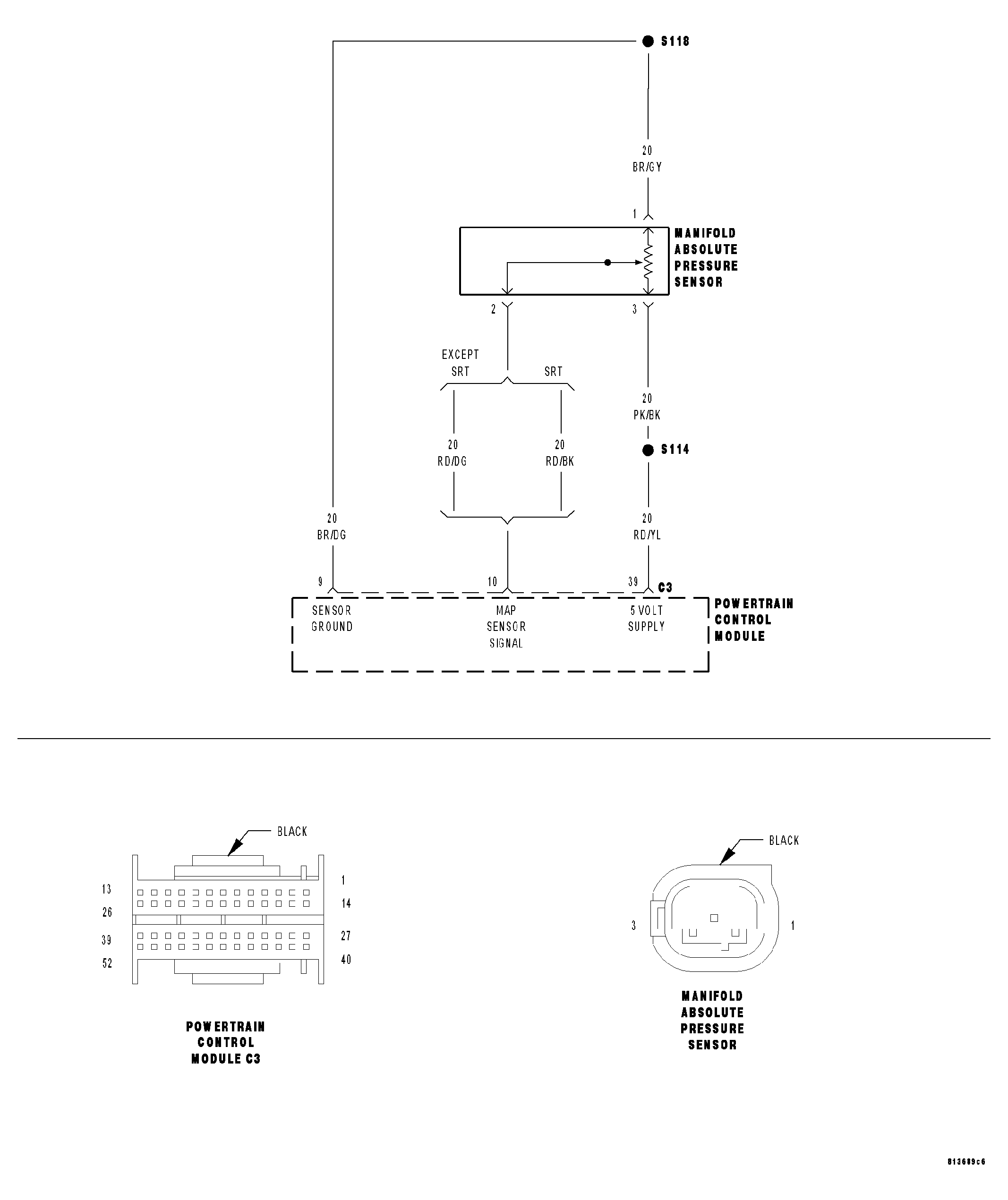

Fig 1: Manifold Absolute Pressure Sensor Circuit Schematic
Courtesy of DAIMLERCHRYSLER CORP.
