Structural Adhesive Locations
WARNING: This page is about a different car, the 2005 Dodge Pickup and 2005 Dodge Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
STRUCTURAL ADHESIVE LOCATIONS INDEX
| DESCRIPTION | FIGURE |
|---|---|

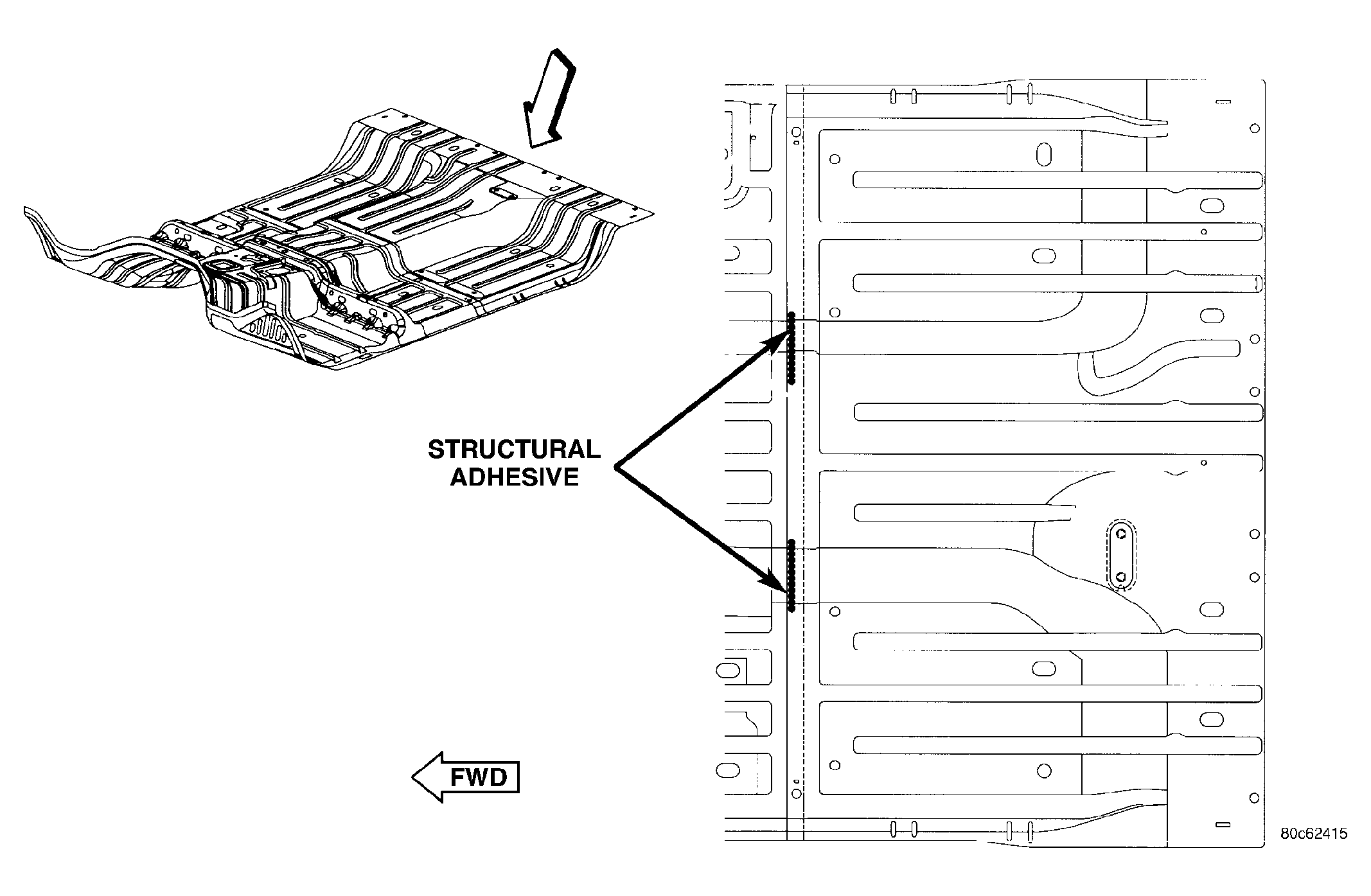

| FLOOR PAN AND SEAT MOUNTING FRONT CROSSMEMBER | Fig 1. |

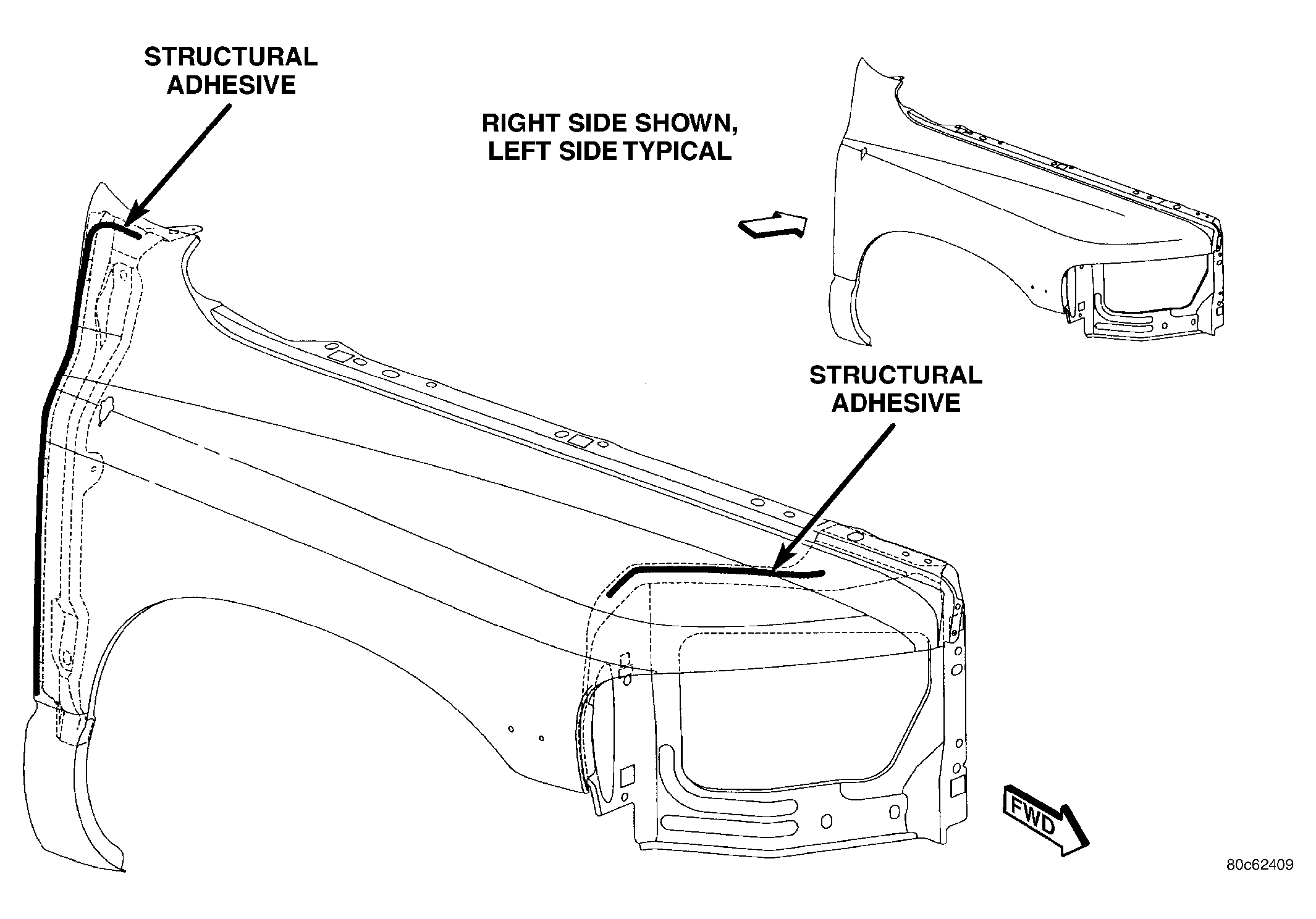

| FRONT FENDER | Fig 2. |

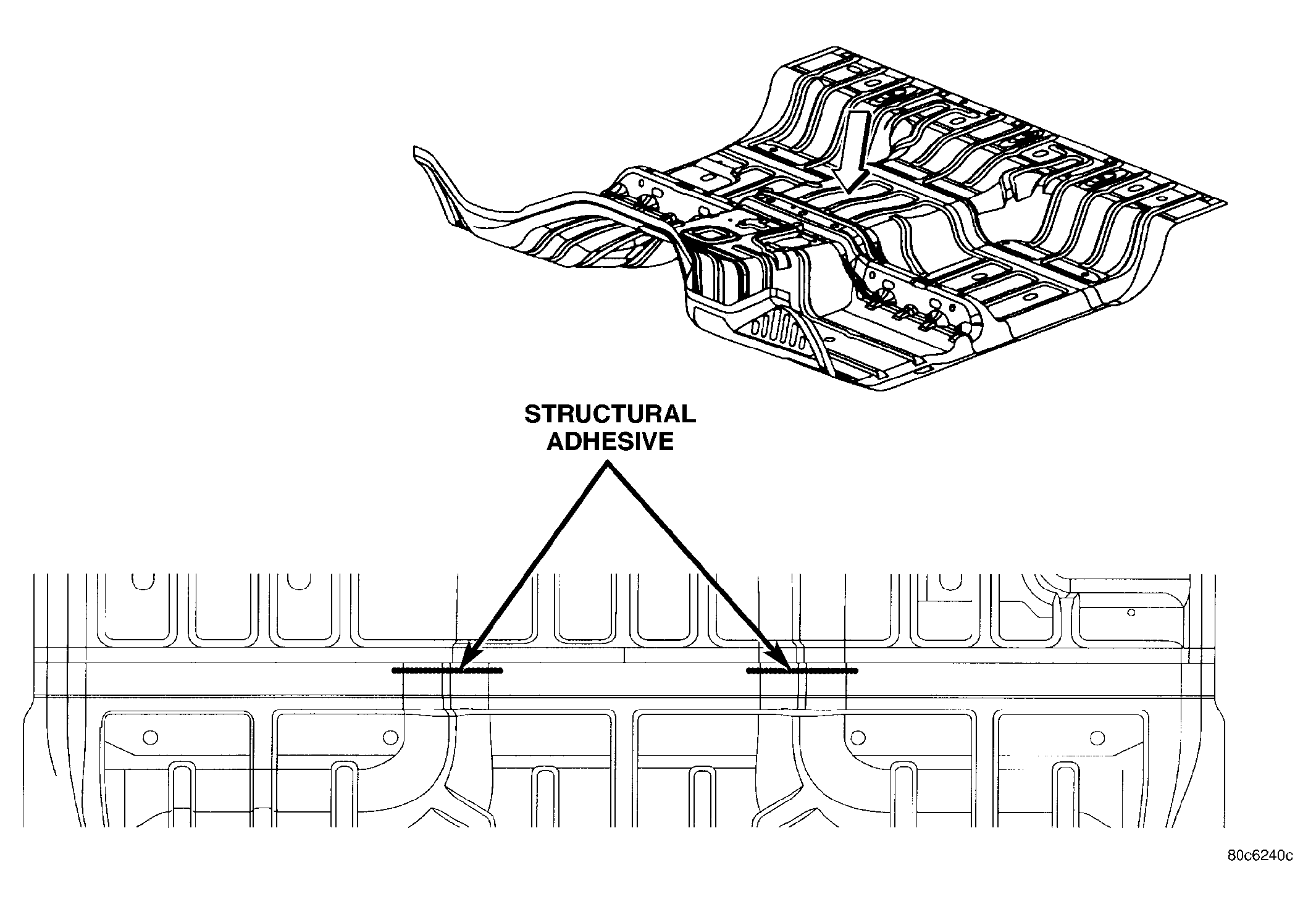

| FLOOR PAN | Fig 3. |

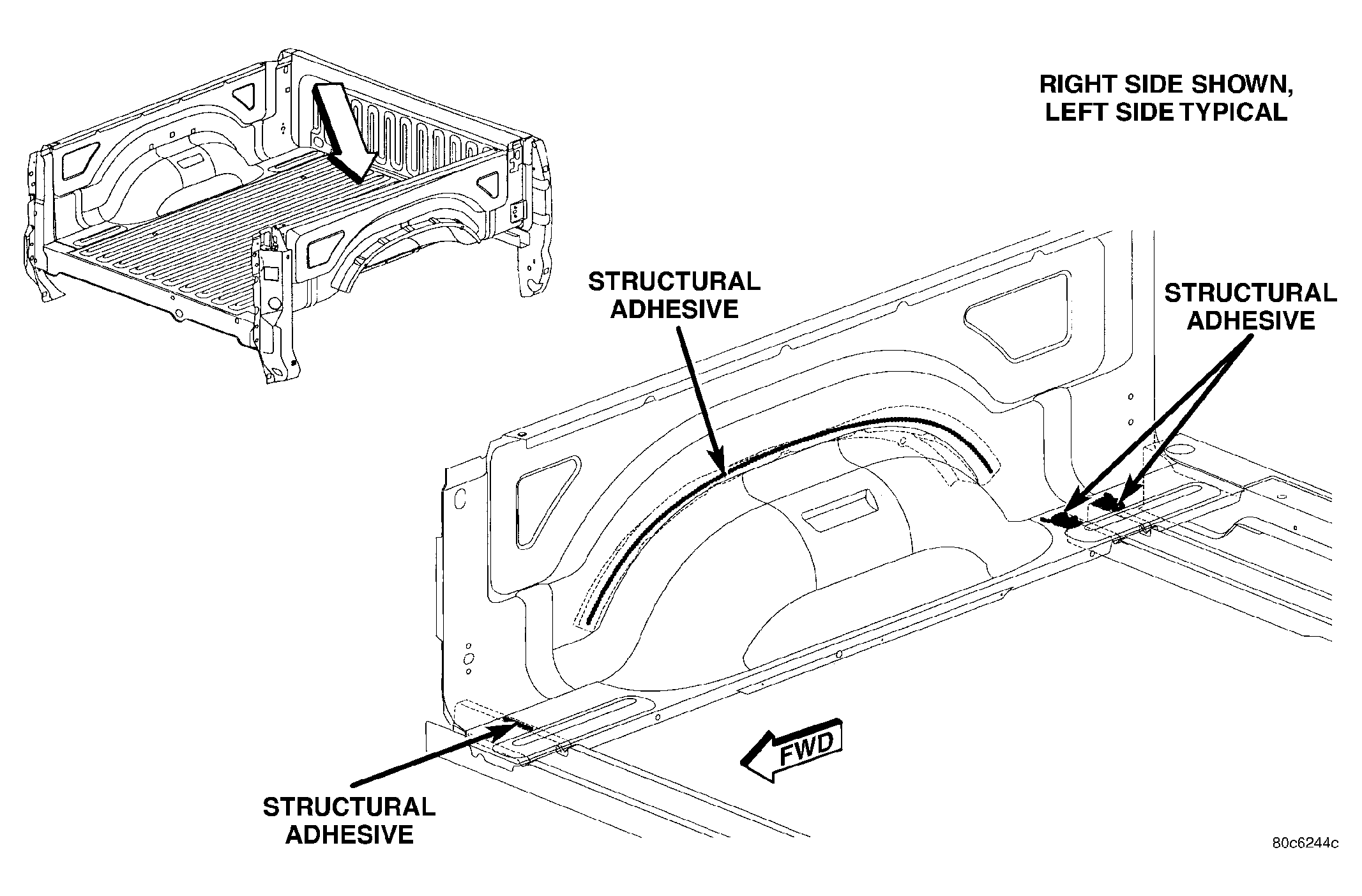

| INNER WHEELHOUSE TO INNER BOX SIDE PANEL | Fig 4. |

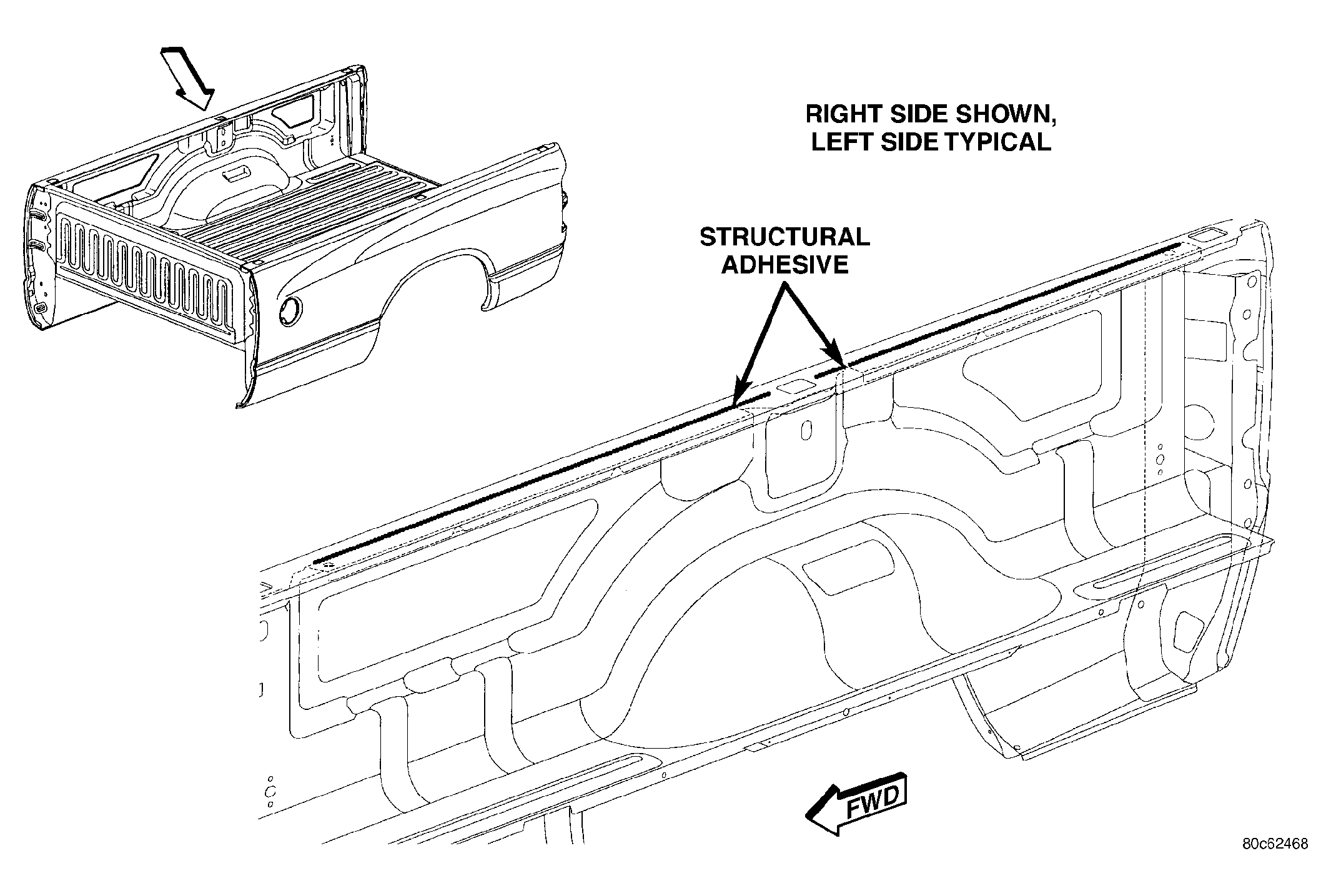

| INNER BOX SIDE PANEL TO OUTER BOX SIDE PANEL | Fig 5. |

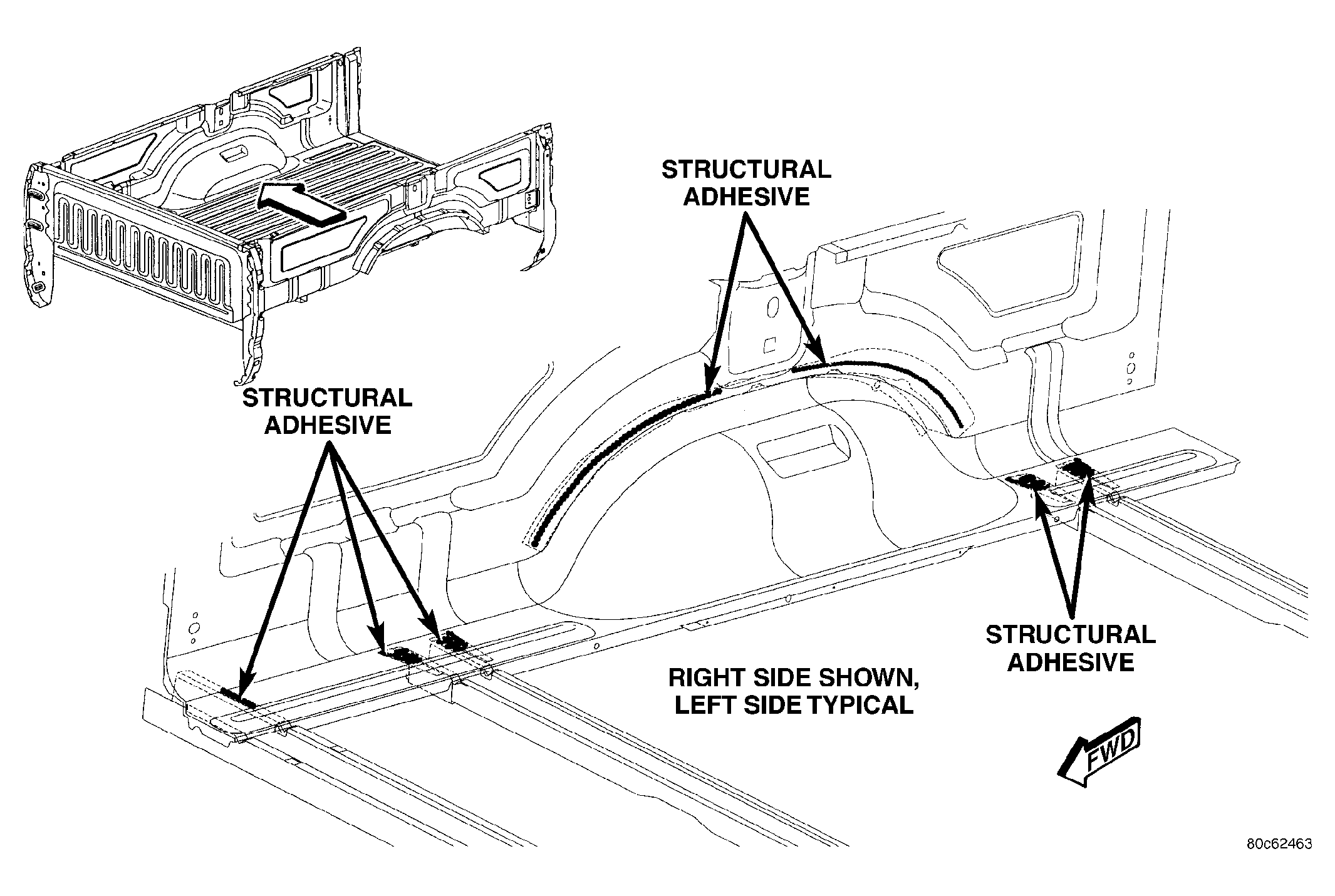

| INNER WHEELHOUSE, CROSSMEMBERS AND CROSSMEMBER END SUPPORT BRACKET TO INNER BOX SIDE PANEL | Fig 6. |

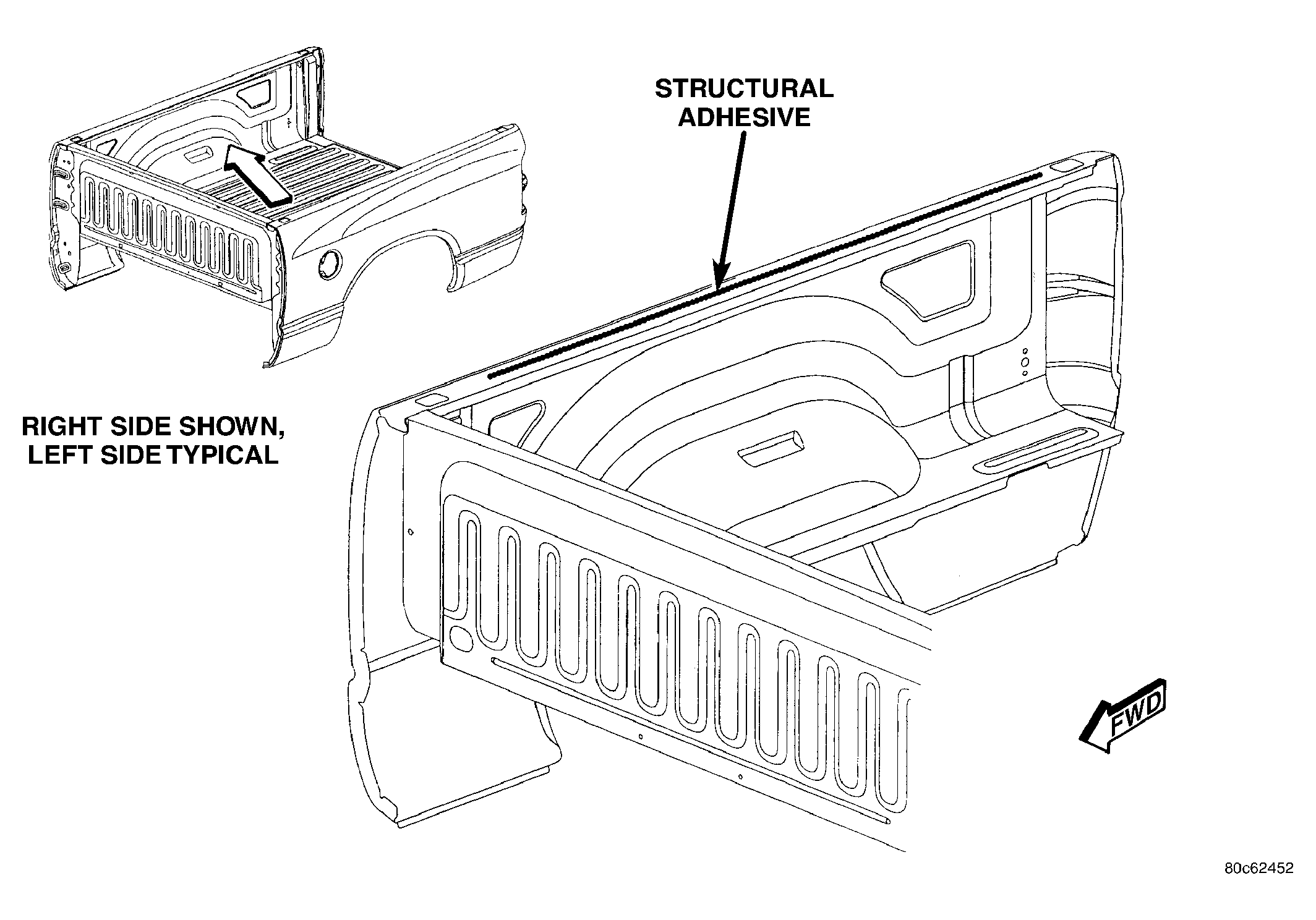

| INNER BOX SIDE PANEL TO OUTER BOX SIDE PANEL | Fig 7. |

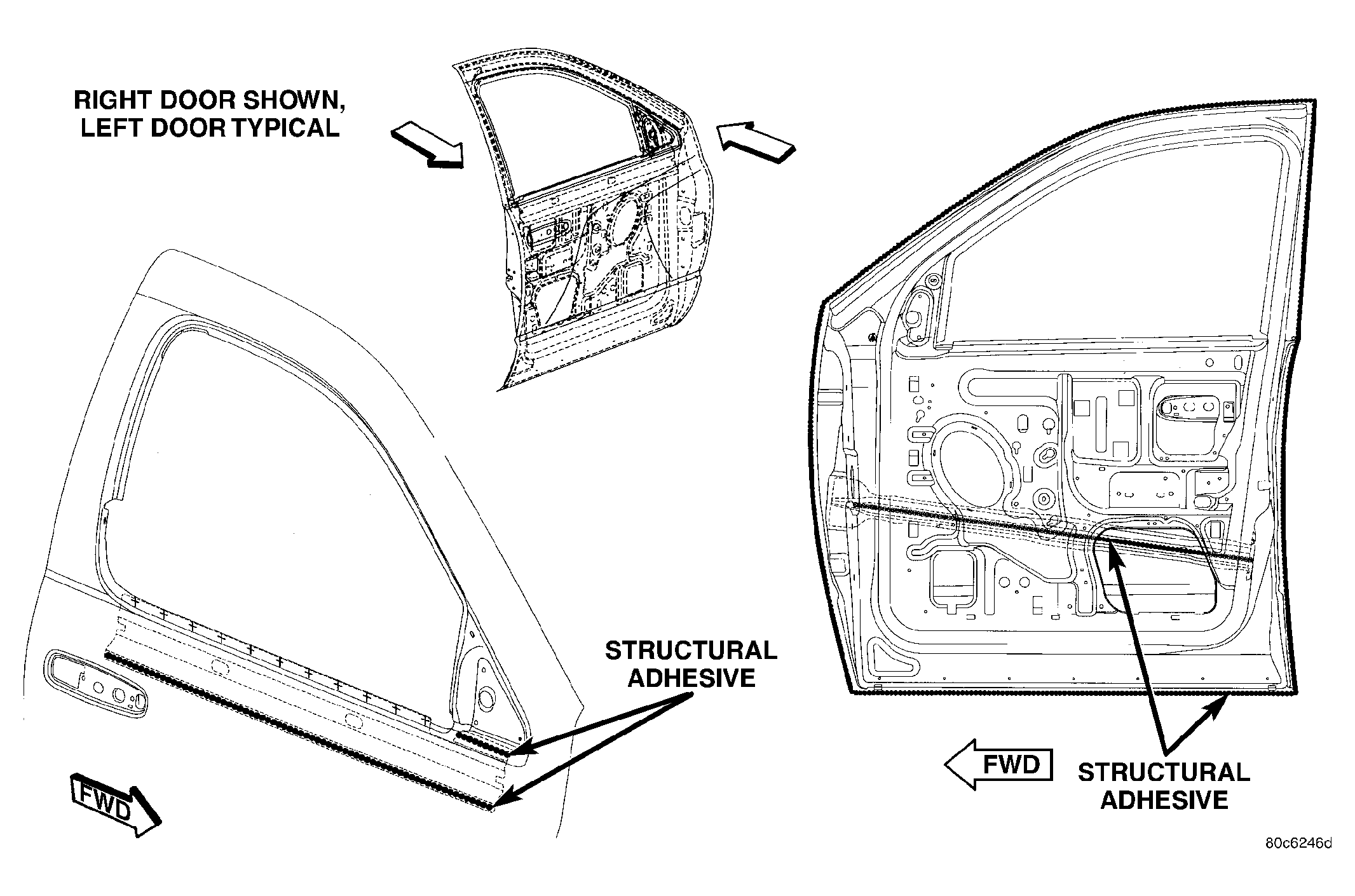

| INNER DOOR PANEL TO OUTER DOOR PANEL - FRONT DOOR (QUAD CAB) | Fig 8. |
| INNER DOOR PANEL TO OUTER DOOR PANEL - FRONT DOOR (STANDARD CAB) | Fig 9. |

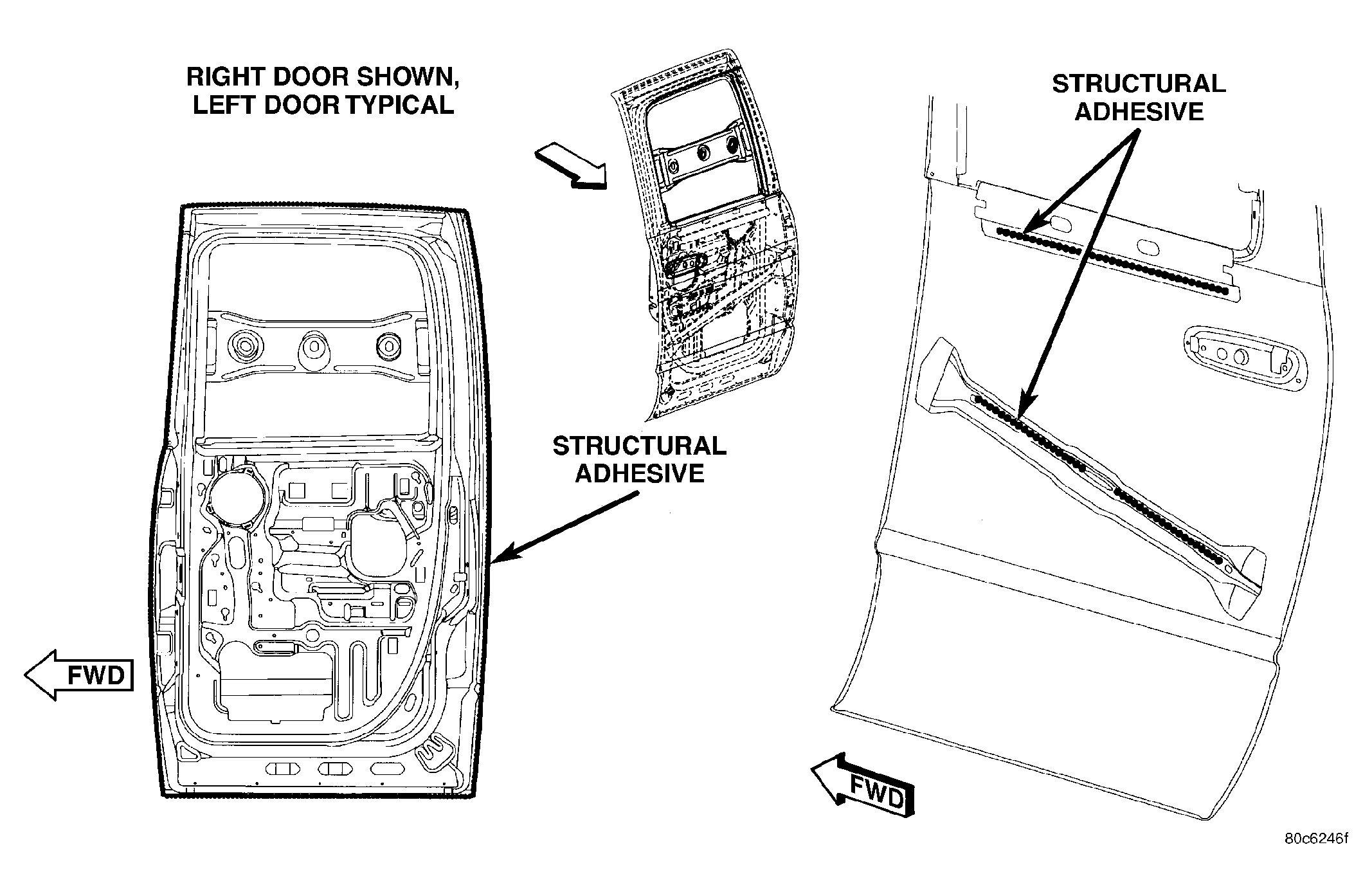

| INNER DOOR PANEL TO OUTER DOOR PANEL - REAR DOOR (QUAD CAB) | Fig 10. |

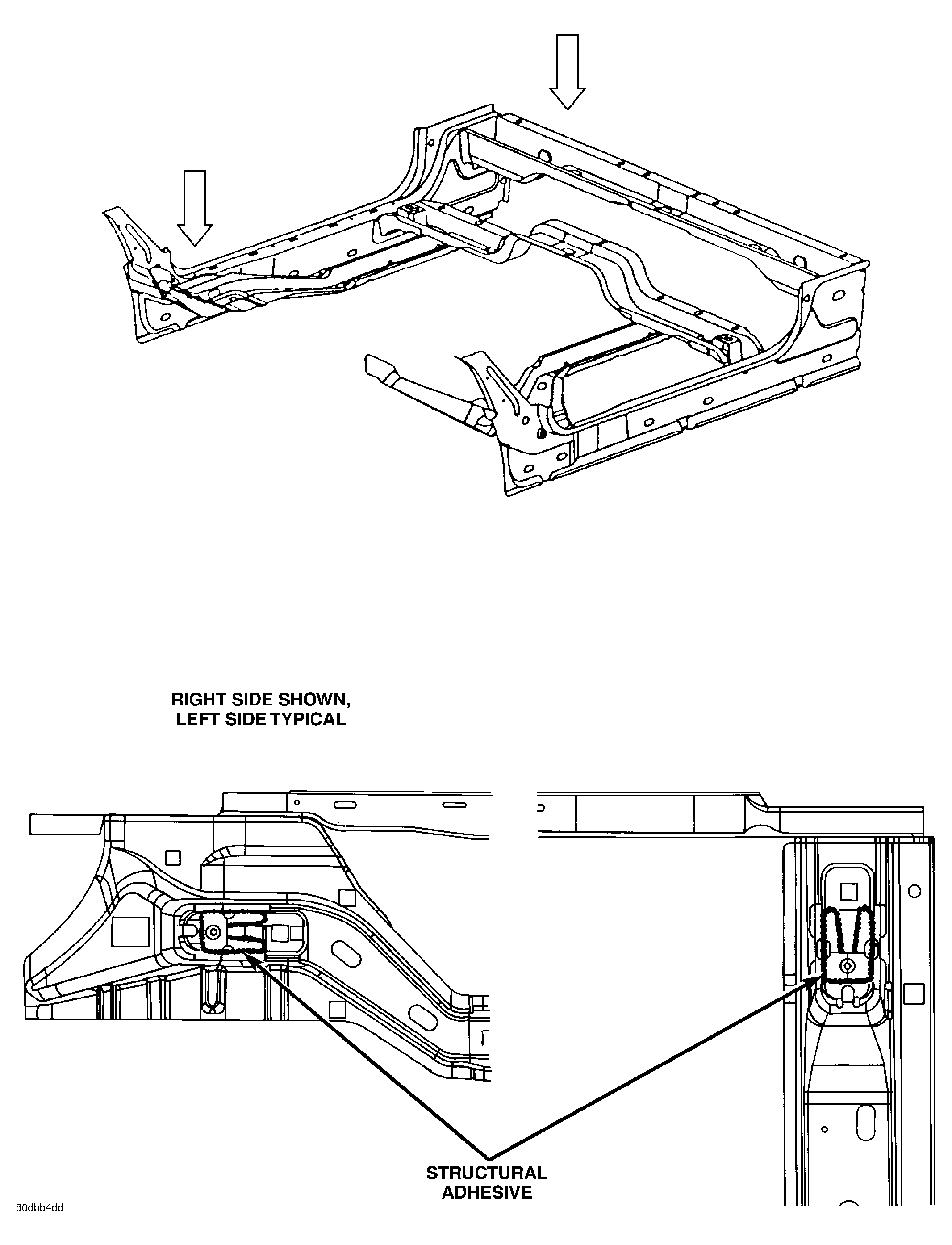

| SILL RAIL - STD CAB | Fig 11. |

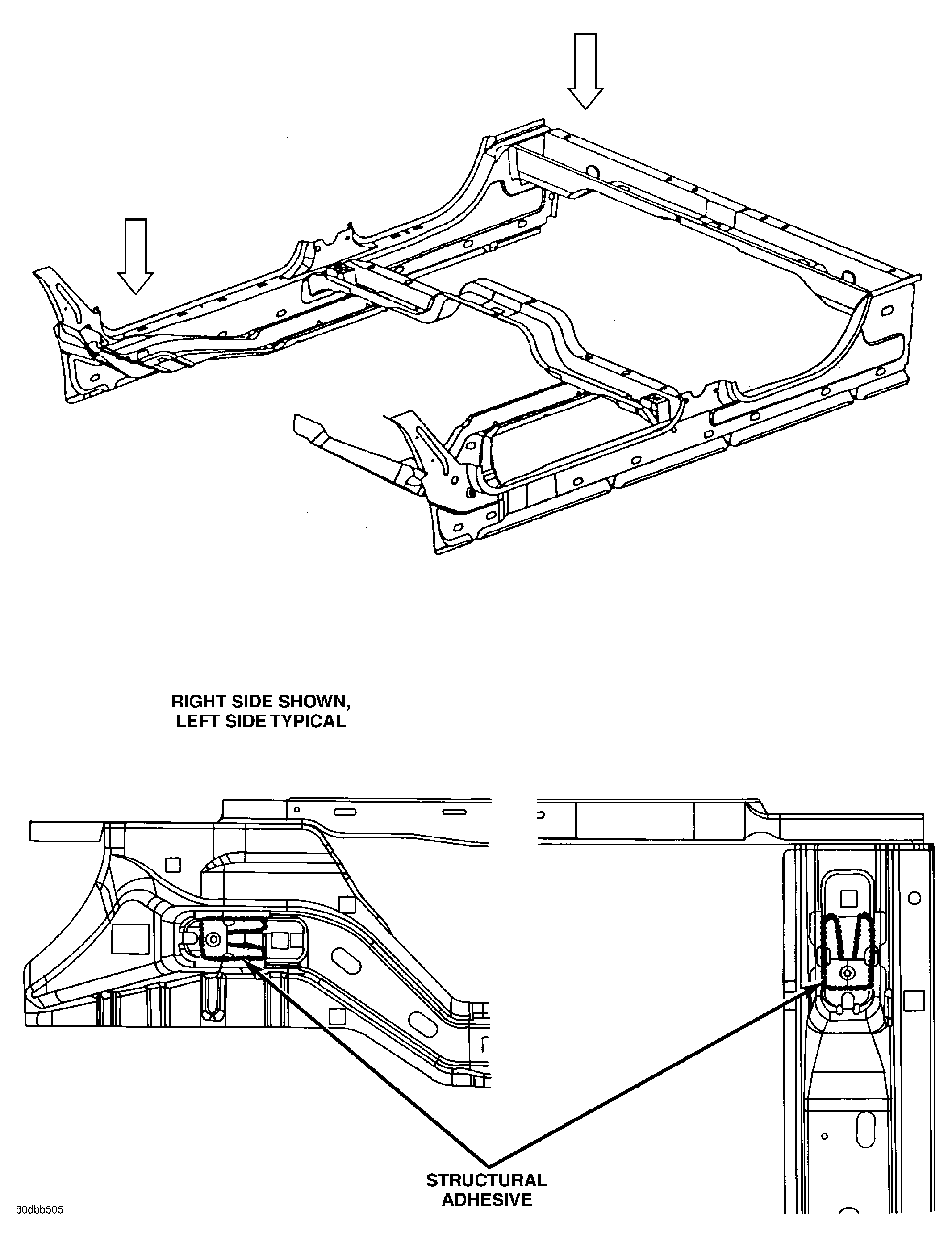

| SILL RAIL - QUAD CAB | Fig 12. |
