| A/C Compressor Bolt |
15 (20) |
| Balance Shaft Bolt |
15 (20) |

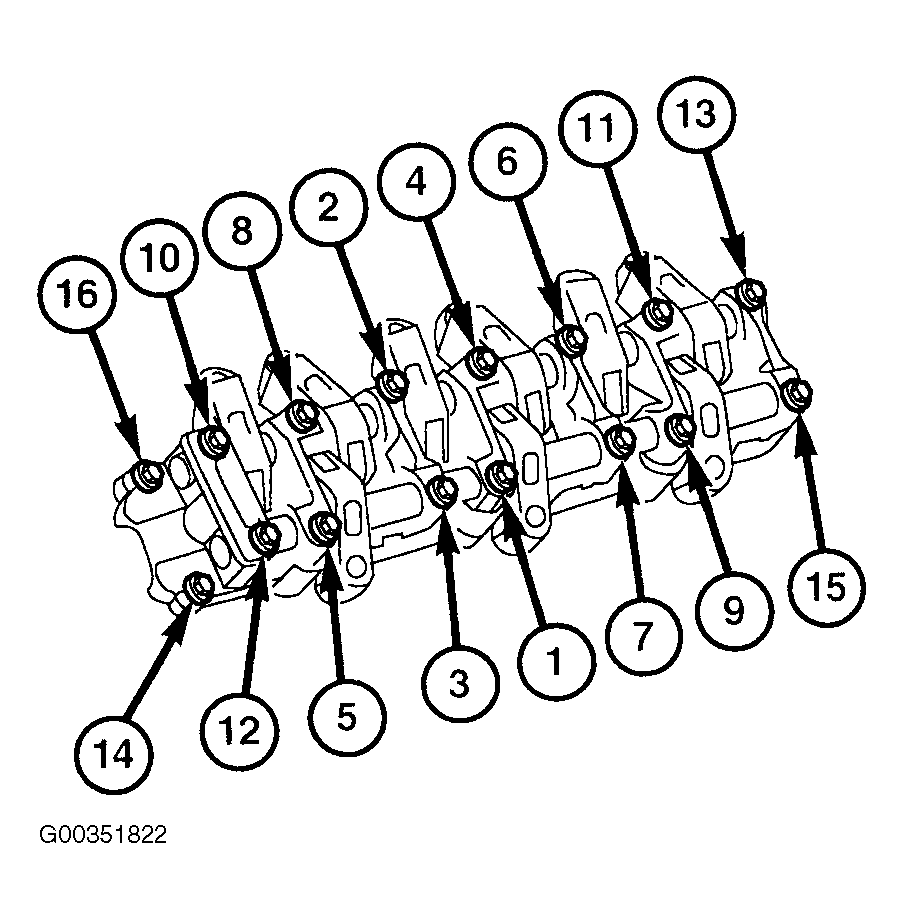

| Camshaft Bearing Bridge |
| Step 1 |
11 (15) |
| Step 2 |
Plus Torque Angle 90 Degrees |
| Camshaft Sprocket Bolt |
| Step 1 |
37 (50) |
| Step 2 |
Plus Torque Angle 90 Degrees |
| Connecting Rod Cap Bolt |
| Step 1 |
|
| Step 2 |
18 (25) |
| Step 2 |
Plus Torque Angle 90 Degrees |

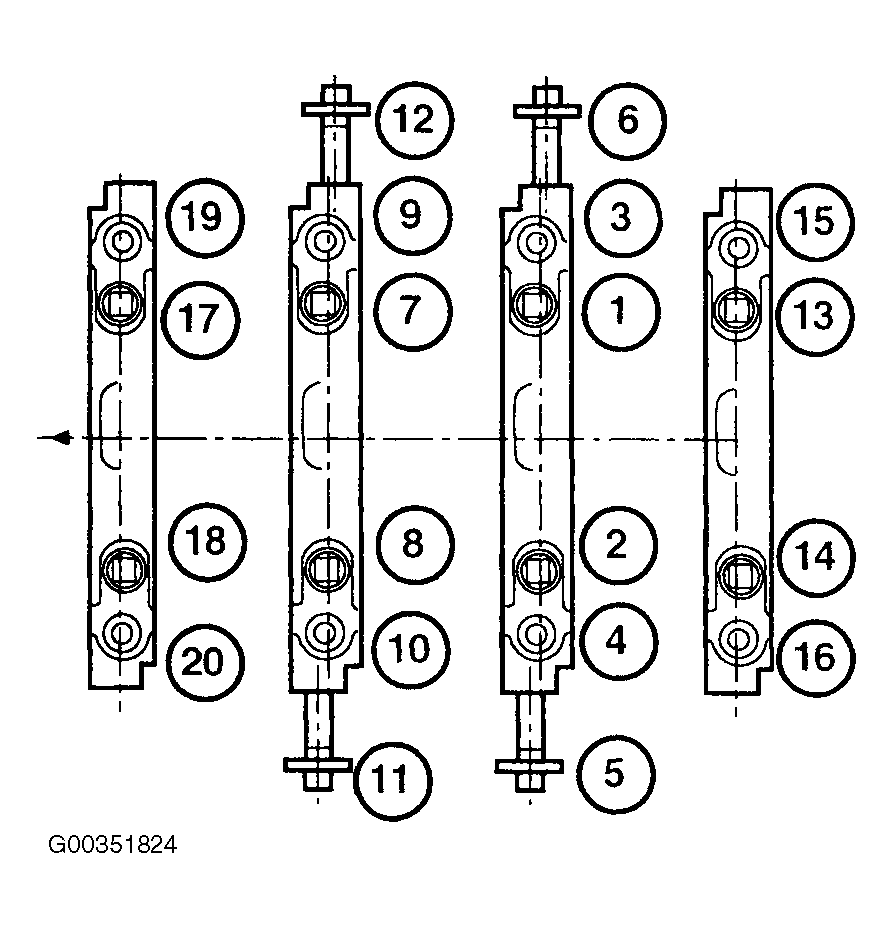

| Crankshaft Main Bearing Cap Bolt |
| Step 1 M8 Bolt |
15 (20) |
| Step 2 M8 Bolt |
Plus Torque Angle 90 Degrees |
| Step 3 M10 Bolt |
22 (30) |
| Step 4 M10 Bolt |
Plus Torque Angle 90 Degrees |

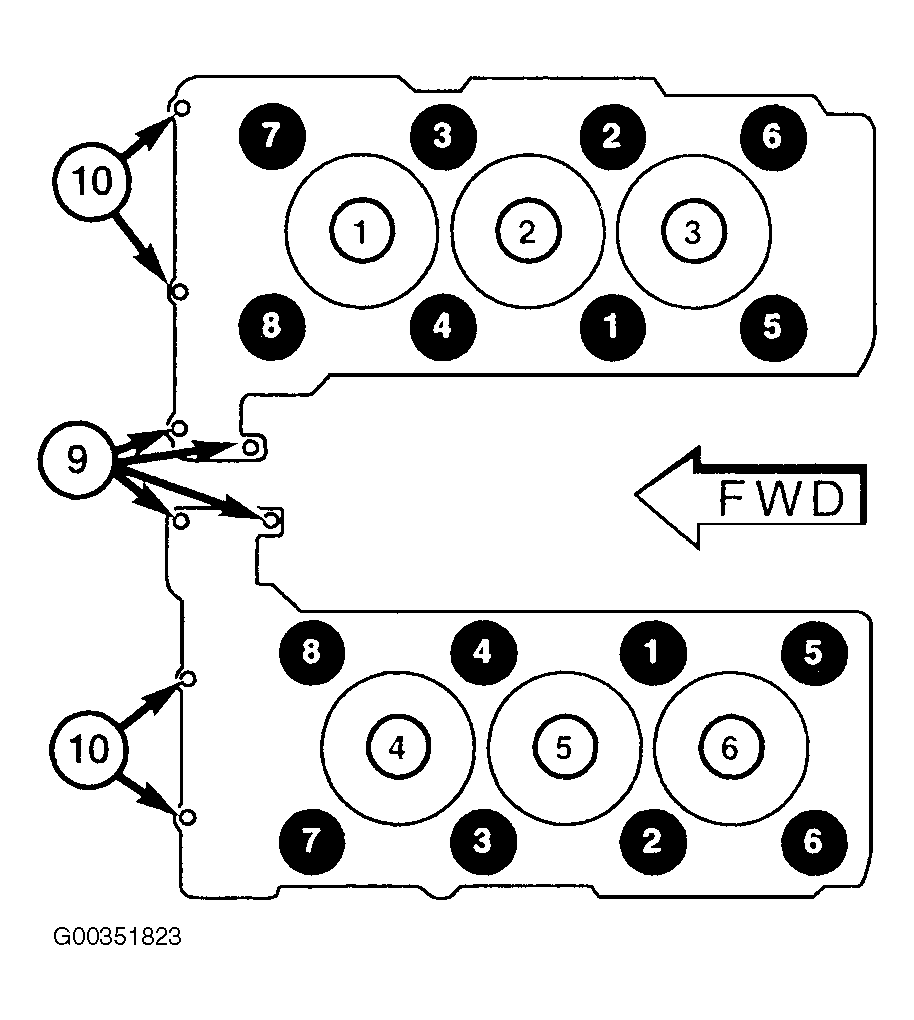

| Cylinder Head Bolt |
| Step 1 Bolts 1-8 |
15 (20) |
| Step 2 Bolts 1-8 |
37 (50) |
| Step 3 Bolts 1-8 |
Plus Torque Angle 60-70 Degrees |
| Step 4 Bolts 1-8 |
Plus An Additional Torque Angle 60-70 Degrees |
| Step 5 Bolts 9-10 |
18 (25) |
| EGR Fitting |
30 (40) |
| Engine Lower Mount Bolt |
26 (35) |
| Engine Mount-To-Front Axle Carrier Bolt |
41 (55) |
| Engine Mount-To-Transmission Bolt |
37 (50) |
| Engine Support Bolt |
15 (20) |
| Engine Upper Mount Bolt |
41 (55) |
| Exhaust Manifold Flange Bolt |
15 (20) |
| Exhaust Manifold-To-Cylinder Head Nuts |
26 (35) |
| Flywheel Bolt |
| Step 1 |
33 (45) |
| Step 2 |
Plus Torque Angle 90 Degrees |
| Fuel Injection Supply Line-To-Rail Fitting |
28 (38) |
| Intake Manifold Bolt |
15 (20) |
| Oil Filter Adapter Center Bolt |
52 (70) |
| Oil Filter Cap Screw |
18 (25) |

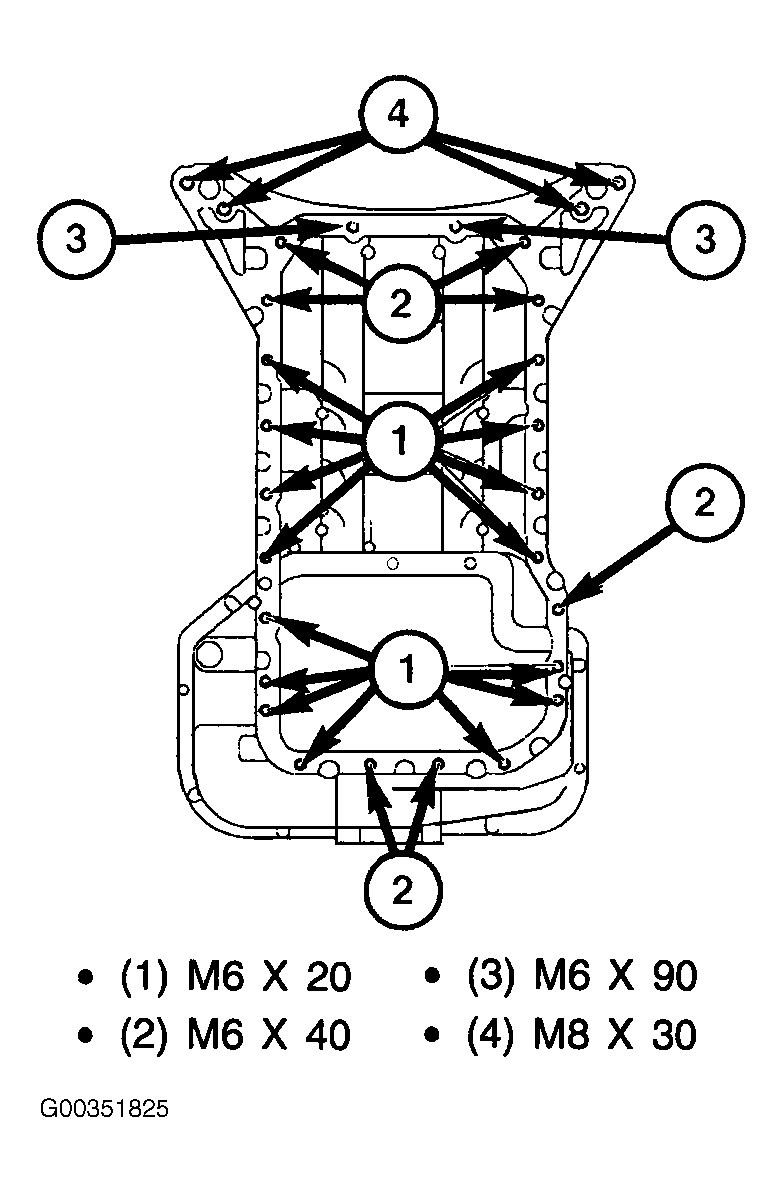

| Oil Pan Bolt-Lower Pan |
10 (14) |
| Oil Pan Bolt-Upper Pan |
| Oil Pan-To-Crankcase M6 Bolt |
|
| Oil Pan-To-Crankcase M8 Bolt |
15 (20) |
| Oil Pan Drain Plug |
22 (30) |
| Oil Spray Nozzle Bolts |
11 (15) |
| Power Steering Pump Ground Bolt |
18 (25) |
| Power Steering Pump High Pressure Line Fitting |
33 (45) |
| Timing Chain Tensioner Bolt |
59 (80) |
Timing Cover Bolt |
15 (20) |
| Transmission Mount Bolt |
30 (40) |
| Vibration Damper Bolt |
| Step 1 |
148 (200) |
| Step 2 |
Plus Torque Angle 90 Degrees |
| INCH Lbs. (N.m) |
| Cooler Line Bolts |
89 (10) |
| Cylinder Head Cover Bolts |
89 (10) |
| End Cover Bolt |
89 (10) |
| Oil Cooler Bolts |
97 (11) |
| Oil Indicator Tube Bolt |
89 (10) |
| Oil Pressure Level Sensor Screws |
89 (10) |
