Data Link Connector

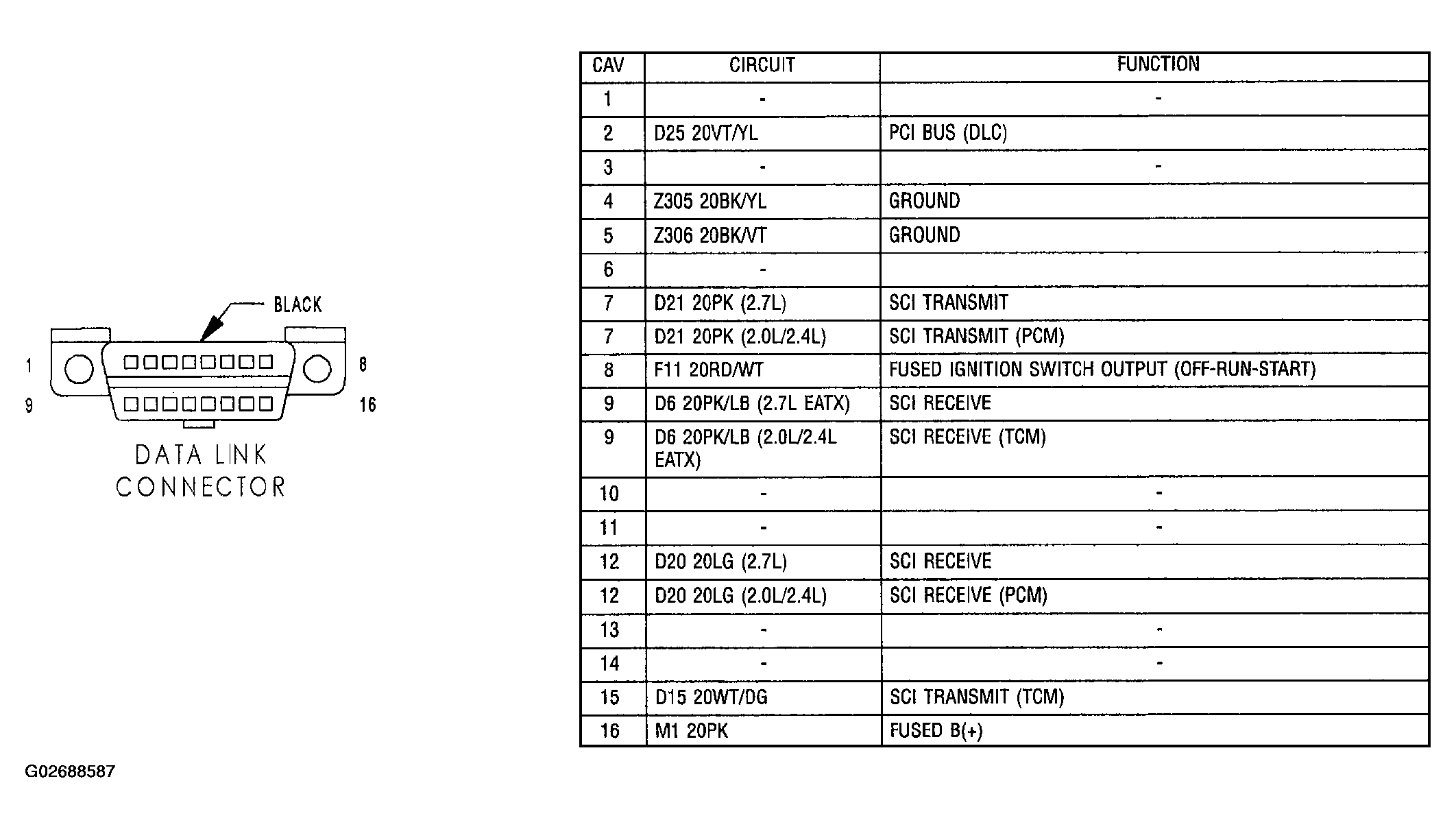

Fig 1: Identifying Data Link Connector Pinouts
G02688587Courtesy of DAIMLERCHRYSLER CORP.
