A/C Compressor Clutch

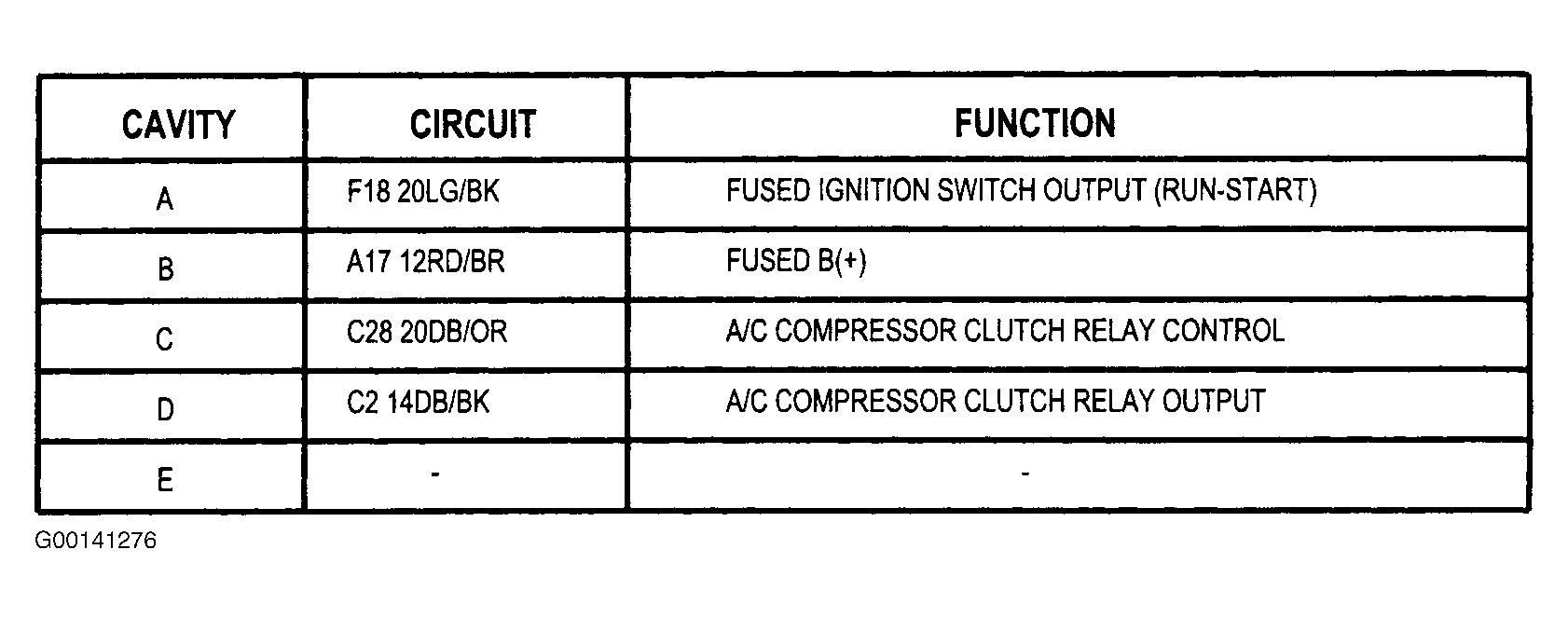

Fig 1: Identifying A/C Compressor Clutch Relay Terminals
G00141276Courtesy of CHRYSLER CORP.
