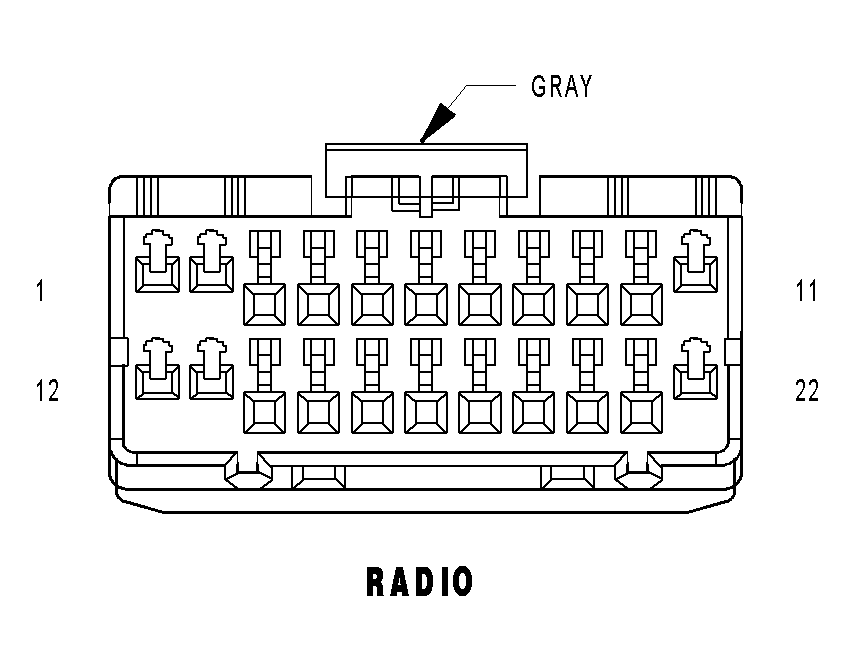

Radio Connector End View
WARNING: This page is about a different car, the 2005 Jeep Wrangler. However, it is still accessible from the selected car via links, so may be relevant.
RADIO - GRAY 22 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | F306 16DB/PK | FUSED B(+) |
| 2 | X112 16DG/GY | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) |
| 3 | E2 20OR/BR | PANEL LAMPS FEED |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | X54 18GY | RIGHT FRONT SPEAKER (+) |
| 8 | X56 18GY/BR | RIGHT FRONT SPEAKER (-) |
| 9 | X55 18DG/BR | LEFT FRONT SPEAKER (-) |
| 10 | X53 18DG | LEFT FRONT SPEAKER (+) |
| 11 | Z514 16BK/LG | GROUND |
| 12 | F306 16DB/PK | FUSED B(+) |
| 13 | X60 20GY/OR | RADIO 12V OUTPUT |
| 14 | D25 20WT/VT | PCI BUS |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | X51 18DG/DB | LEFT REAR SPEAKER (+) |
| 19 | X57 18DG/OR | LEFT REAR SPEAKER (-) |
| 20 | X58 18GY/OR | RIGHT REAR SPEAKER (-) |
| 21 | X52 18GY/DB | RIGHT REAR SPEAKER (+) |
| 22 | Z515 16BK | GROUND |
