NS10: System Power & Ground, Map Sensor & Controller
Fig 1: NS10: Circuit Diagram

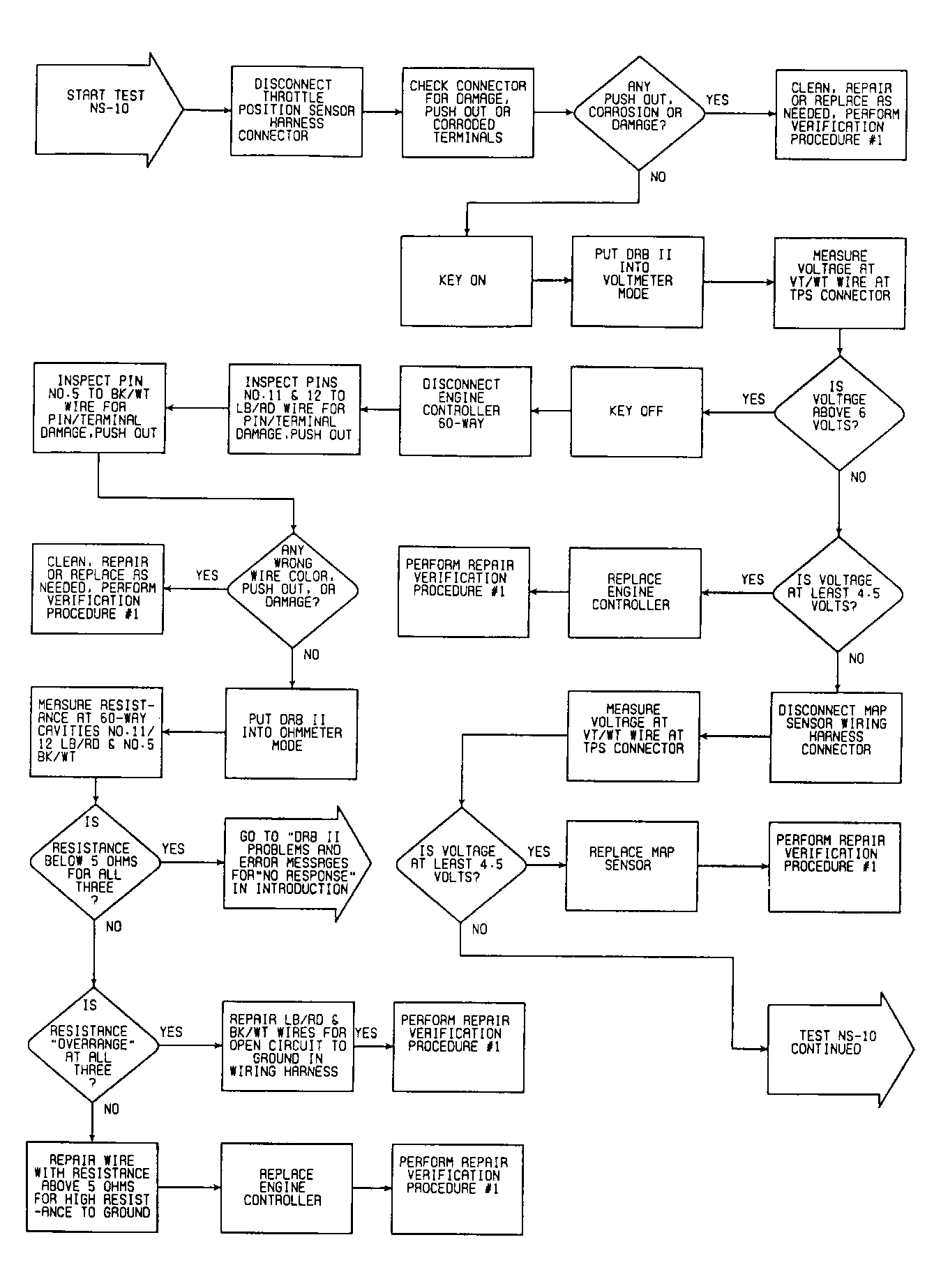

Fig 2: NS10: Flow Chart (1 of 2)

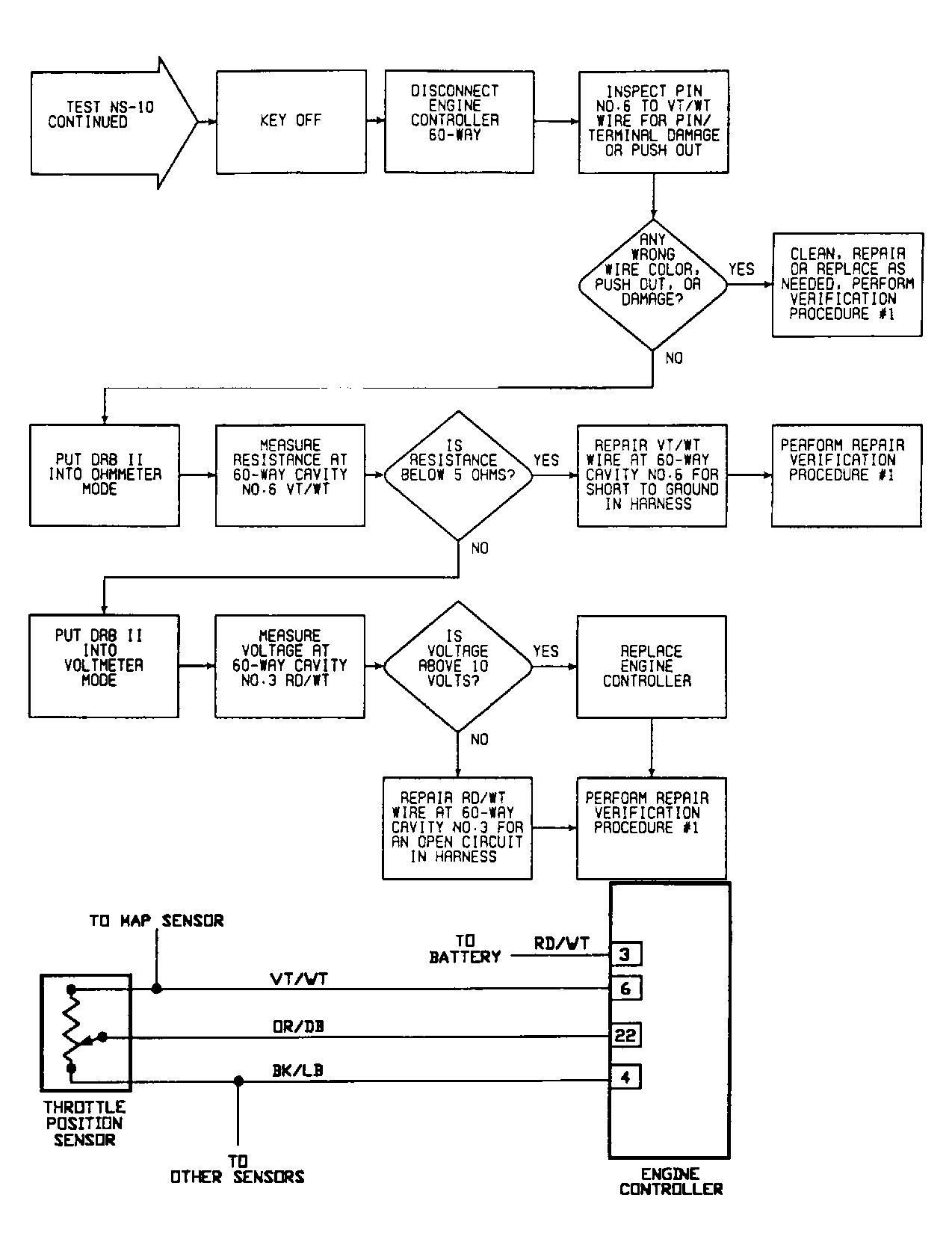

Fig 3: NS10: Circuit Diagram & Flow Chart (2 of 2)
