Fastener Specifications

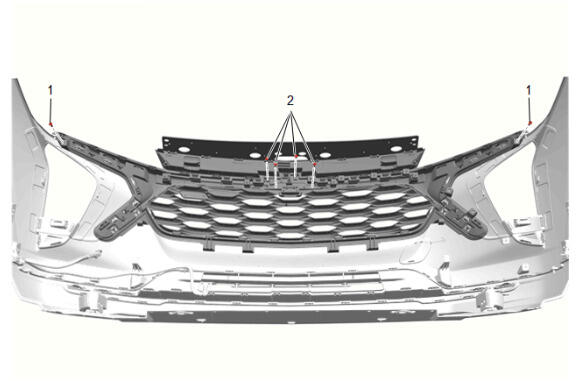

Front Grille
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Grille Bolt [4x] | - | - | 1.5 N.m (13 lb in) | Front Grille Emblem/Nameplate Replacement (- 1RV) , or Front Grille Emblem/Nameplate Replacement (1RV) |
| 2 | Front Grille Bolt [2x] | - | - | 1.5 N.m (13 lb in) | Front Grille Replacement (- 1RV) , or Front Grille Replacement (1RV) |

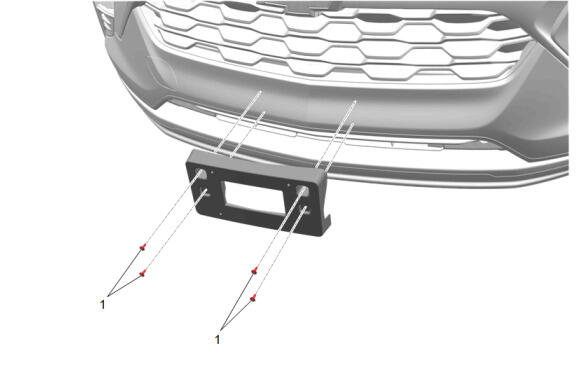

Front License Plate Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front License Plate Bracket Bolt [4x] | - | - | 1.3 N.m (12 lb in) | Front License Plate Bracket Replacement |

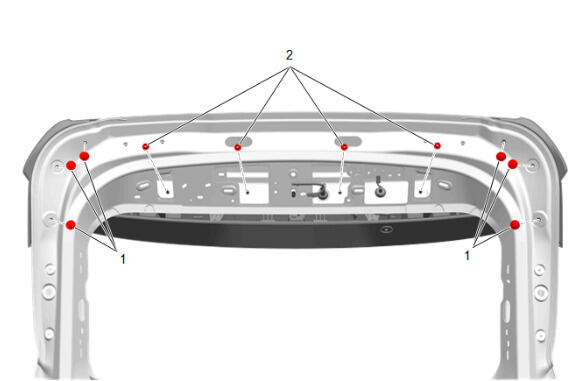

Rear End Spoiler
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear End Spoiler Bolt [6x] | - | - | 5 N.m (44 lb in) | Rear End Spoiler Replacement |
| 2 | Rear End Spoiler Nut [4x] | - | - | 5 N.m (44 lb in) | Rear End Spoiler Replacement |
