Fastener Specifications
Front Seat Belts - 3WT, 4WT
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Seat Belt Adjust Bolt [2x] | - | Yes | 45 N.m (33 lb ft) | Front Seat Belt Guide Adjuster Replacement |
| 2 | Front Seat Belt Buckle Bolt | - | Yes | 45 N.m (33 lb ft) | Front Seat Belt Buckle Replacement |

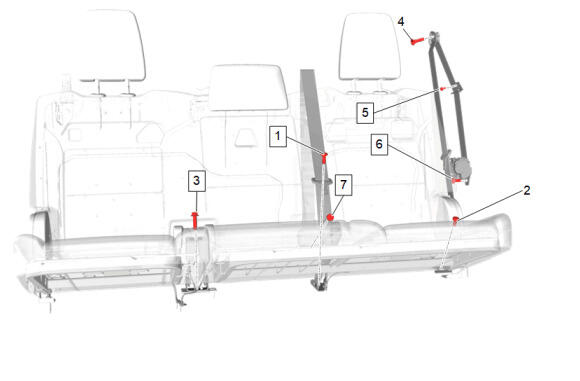

Rear Seat Belts - 3WT, 4WT
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Center Seat Belt Buckle Bolt | - | - | 45 N.m (33 lb ft) | Rear Seat Center Belt Retractor Replacement (A68) , or Rear Seat Center Belt Retractor Replacement (WD9) |
| 2 | Rear Seat Belt Anchor Plate Bolt | - | - | 45 N.m (33 lb ft) | Rear Seat Belt Retractor Replacement (1WT / 3WT / 4WT) |
| 3 | Rear Seat Belt Buckle Bolt | - | - | 45 N.m (33 lb ft) | Rear Seat Belt Buckle Replacement (1WT / 3WT / 4WT) |
| 4 | Rear Seat Belt Guide Bolt | - | - | 45 N.m (33 lb ft) | Rear Seat Belt Retractor Replacement (1WT / 3WT / 4WT) |
| 5 | Rear Seat Belt Intermediate Guide Bolt | - | - | 9 N.m (80 lb in) | Rear Seat Belt Retractor Replacement (1WT / 3WT / 4WT) |
| 6 | Rear Seat Belt Retractor Bolt | - | - | 45 N.m (33 lb ft) | Rear Seat Belt Retractor Replacement (1WT / 3WT / 4WT) |
| 7 | Rear Seat Center Belt Retractor Bolt | - | - | 45 N.m (33 lb ft) | Rear Seat Center Belt Retractor Replacement (A68) , or Rear Seat Center Belt Retractor Replacement (WD9) |

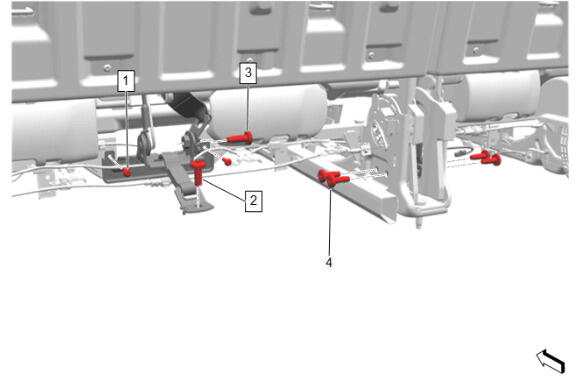

Rear Seat Belt Buckles - WD9
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Seat Armrest Bolt [2x] | - | - | 9.5 N.m (84 lb in) | Rear Seat Belt Buckle Replacement - Left Side (WD9) |
| 2 | Rear Seat Belt Buckle Bolt | - | - | 45 N.m (33 lb ft) | Rear Seat Removal and Installation (WD9) |
| 3 | Rear Seat Belt Guide Bracket Bolt | - | Yes | 45 N.m (33 lb ft) | Rear Seat Back Cover and Pad Removal and Installation - Left Side (WD9) |
| 4 | Rear Seat Belt Guide Bracket Bolt [2x] | - | Yes | 45 N.m (33 lb ft) | Rear Seat Belt Buckle Replacement - Right Side (WD9) |
| Rear Center Seat Belt Buckle Replacement (WD9) |

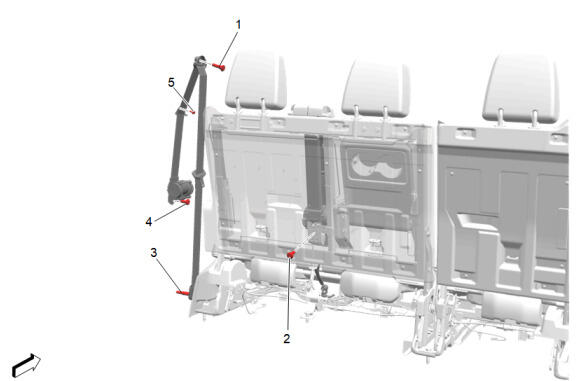

Rear Seat Belt Retractors - WD9
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Seat Belt Guide Bolt | - | Yes | 45 N.m (33 lb ft) | Rear Seat Belt Buckle Replacement - Left Side (WD9) |
| 2 | Rear Seat Belt Guide Bracket Bolt | - | Yes | 45 N.m (33 lb ft) | Rear Seat Center Belt Retractor Replacement (WD9) |
| 3 | Rear Seat Belt Anchor Plate Bolt | - | Yes | 45 N.m (33 lb ft) | Rear Seat Back Cover and Pad Removal and Installation - Left Side (WD9) |
| 4 | Rear Seat Belt Retractor Bolt | - | Yes | 45 N.m (33 lb ft) | Rear Seat Belt Buckle Replacement - Right Side (WD9) |
| 5 | Rear Seat Belt Intermediate Guide Bolt | - | - | 9 N.m (80 lb in) | Rear Seat Belt Buckle Replacement - Right Side (WD9) |
