Fastener Specifications

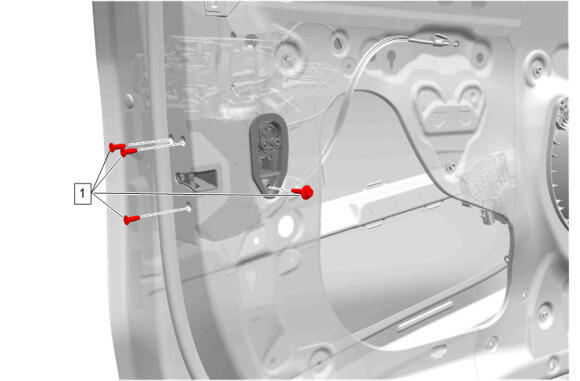

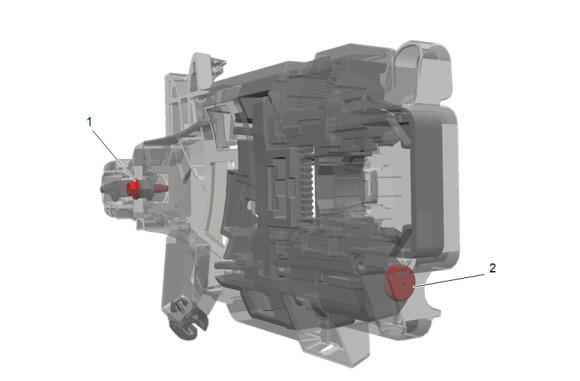

Front Side Door Latch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Latch Bolt [4x] | - | Yes | 9 N.m (80 lb in) | Front Side Door Latch Replacement |

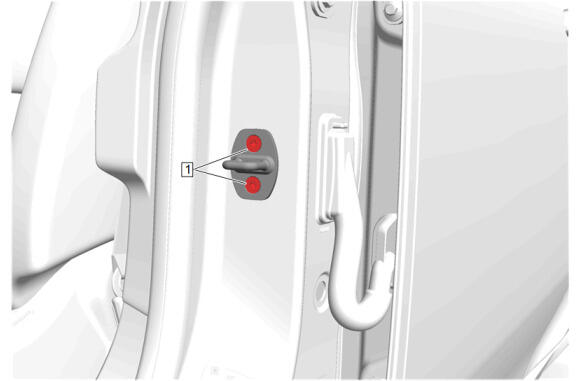

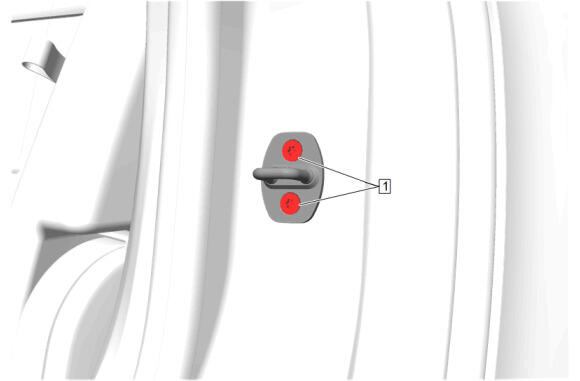

Front Side Door Latch Striker
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Latch Striker Bolt [2x] | - | - | 22 N.m (16 lb ft) | Front Side Door Latch Striker Replacement |
Front Side Door Outside Handle Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Outside Handle Bracket Front Bolt | - | - | 4.7 N.m (42 lb in) | Front Side Door Outside Handle Bracket Replacement |
| 2 | Front Side Door Outside Handle Bracket Rear Bolt | - | - | 4.7 N.m (42 lb in) | Front Side Door Outside Handle Bracket Replacement |

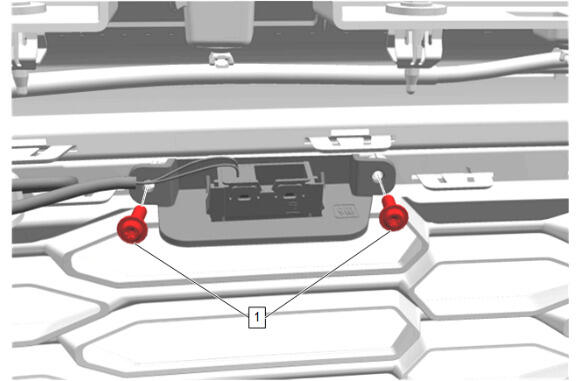

Front Stowage Compartment Cover Latch Release Switch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Grille Bolt [2x] | - | - | 3.8 N.m (34 lb in) | Front Stowage Compartment Cover Latch Release Switch Replacement |

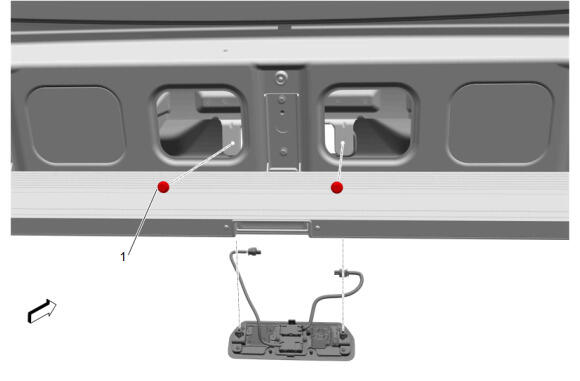

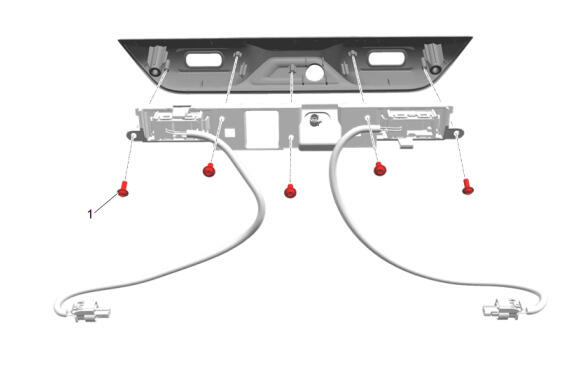

Liftgate Exterior Release Switch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rearview Camera Bracket Bolt [5x] | - | - | 1.5 N.m (13 lb in) | Liftgate Exterior Release Switch Replacement (QK2) |
Midgate Door Latch Striker (ESG)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Midgate Door Latch Striker Bolt [2x] | - | - | 22 N.m (16 lb ft) | Midgate Door Latch Striker Replacement (ESG) |
Midgate Door Release Switch Bezel (ESG)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Midgate Door Release Switch Bezel Bolt [2x] | - | - | 2.5 N.m (22 lb in) | Midgate Door Release Switch Bezel Replacement (ESG) |
| Midgate Door Release Switch Replacement (ESG) |
Midgate Latch (ESG)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Midgate Latch Bolt [3x] | - | Yes | 9 N.m (80 lb in) | Midgate Latch Replacement (ESG) |

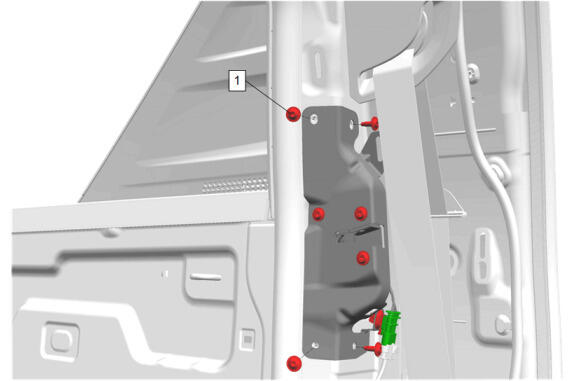

Midgate Latch Bracket (ESG)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Midgate Latch Bracket Bolt [4x] | - | Yes | 9 N.m (80 lb in) | Midgate Latch Replacement (ESG) |
| Midgate Latch Bracket Replacement (ESG) |

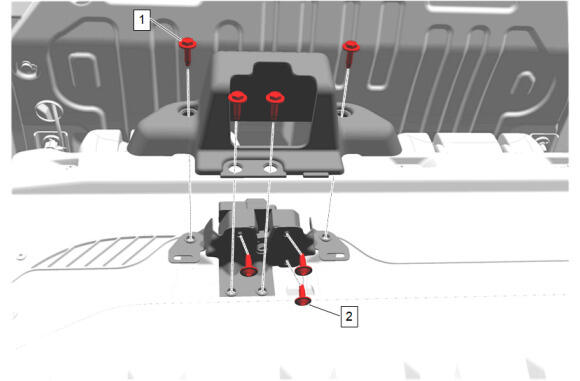

Midgate Latch Cover (ESG)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Midgate Latch Bracket Bolt [4x] | - | - | 9 N.m (80 lb in) | Midgate Latch Cover Replacement - Left Side (ESG) |
| Midgate Latch Cover Replacement - Right Side (ESG) | |||||
| Midgate Latch Bracket Replacement - Left Side (ESG) | |||||
| Midgate Latch Bracket Replacement - Right Side (ESG) | |||||
| Midgate Latch Replacement - Left Side (ESG) | |||||
| Midgate Latch Replacement - Right Side (ESG) | |||||
| 2 | Midgate Latch Bolt [3x] | - | Yes | 9 N.m (80 lb in) | Midgate Latch Bracket Replacement - Left Side (ESG) |
| Midgate Latch Bracket Replacement - Right Side (ESG) | |||||
| Midgate Latch Replacement - Left Side (ESG) | |||||
| Midgate Latch Replacement - Right Side (ESG) |

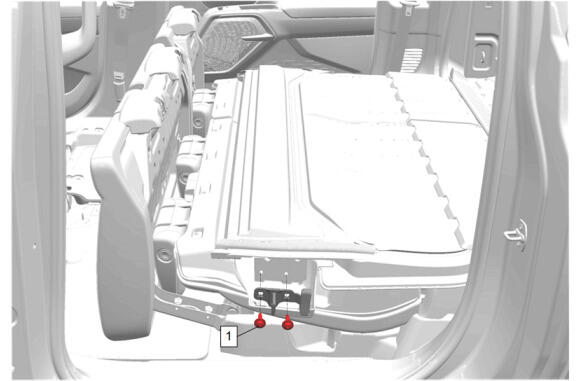

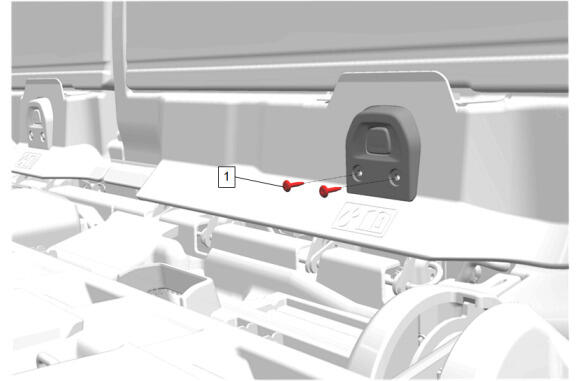

Midgate Latch Striker (ESG)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Midgate Latch Striker Bolt [2x] | - | - | 22 N.m (16 lb ft) | Midgate Latch Striker Replacement (ESG) |

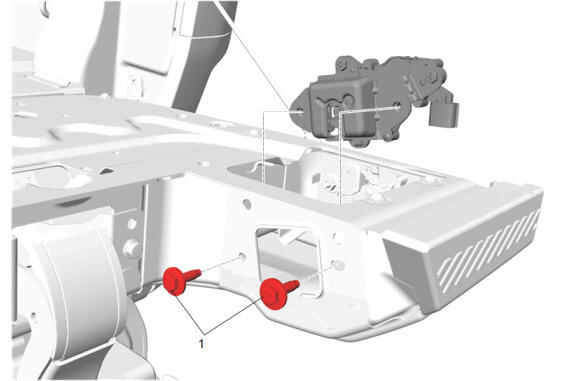

Pickup Box Auxiliary Endgate Latch (QK2)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Auxiliary Endgate Latch Bolt [2x] | - | - | 25 N.m (18 lb ft) | Pickup Box Auxiliary Endgate Latch Replacement (QK2) |

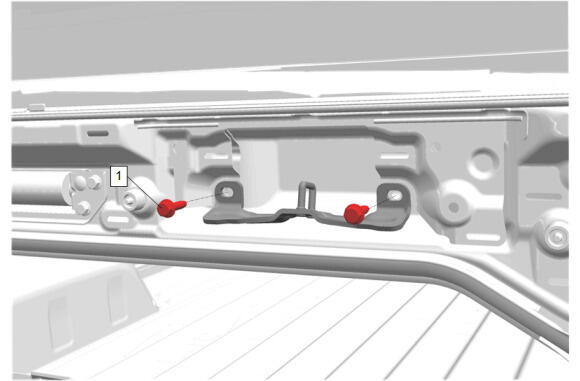

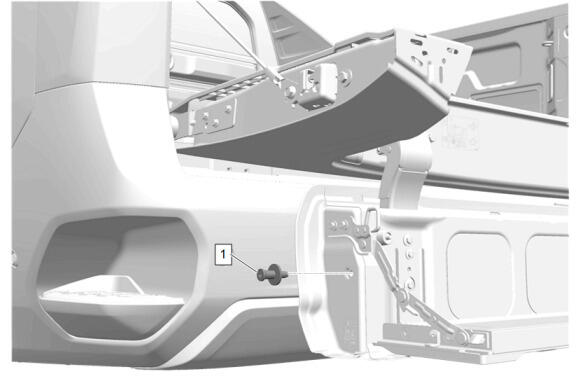

Pickup Box Auxiliary Endgate Striker (QK2)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Auxiliary Endgate Striker | - | - | 40 N.m (30 lb ft) | Pickup Box Auxiliary Endgate Striker Replacement (QK2) |

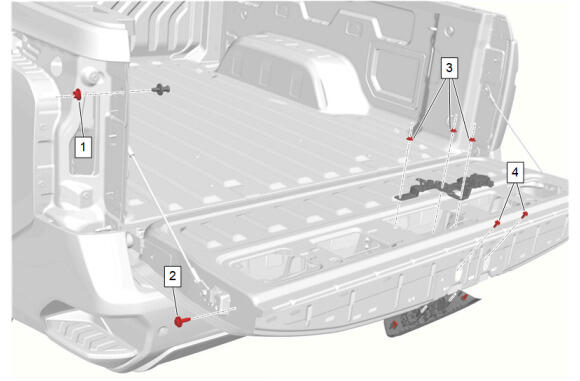

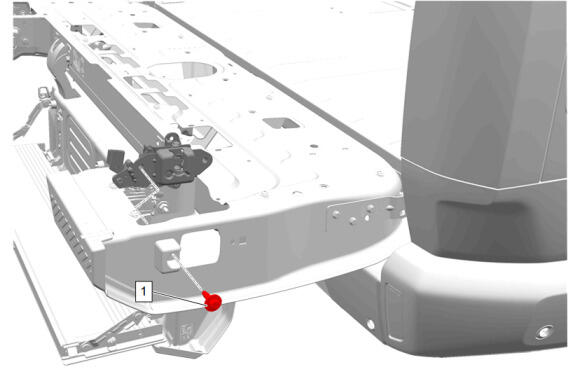

Pickup Box Endgate
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Striker Nut | - | - | 40 N.m (30 lb ft) | Pickup Box Endgate Striker Replacement |
| 2 | Pickup Box Endgate Latch Bolt | - | Yes | 25 N.m (18 lb ft) | Pickup Box Endgate Latch Replacement (QK2) , or Pickup Box Endgate Latch Replacement (QK1) |
| 3 | Pickup Box Endgate Lock Actuator Nut [3x] | - | - | 9 N.m (80 lb in) | Pickup Box Endgate Lock Actuator Replacement (QK1) |
| 4 | Pickup Box Endgate Latch Handle Bolt [2x] | - | - | 9 N.m (80 lb in) | Pickup Box Endgate Latch Handle Replacement (QK1) , or Pickup Box Endgate Latch Handle Replacement (QK2) |
Pickup Box Endgate Latch (QK2)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Latch Handle Bolt | - | - | 25 N.m (18 lb ft) | Pickup Box Endgate Latch Replacement (QK2) |
Pickup Box Endgate Latch Handle (QK2)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Latch Handle Bolt [2x] |
- | - | 9 N.m (80 lb in) | Pickup Box Endgate Latch Handle Replacement (QK2) |

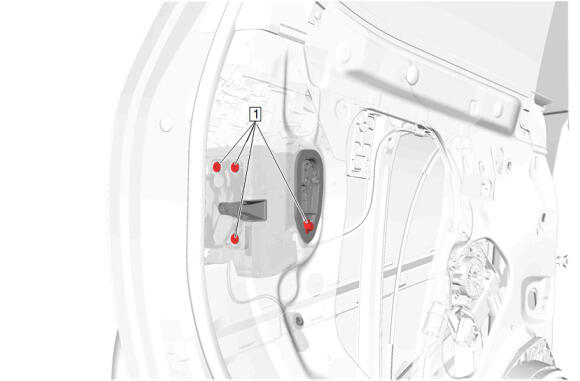

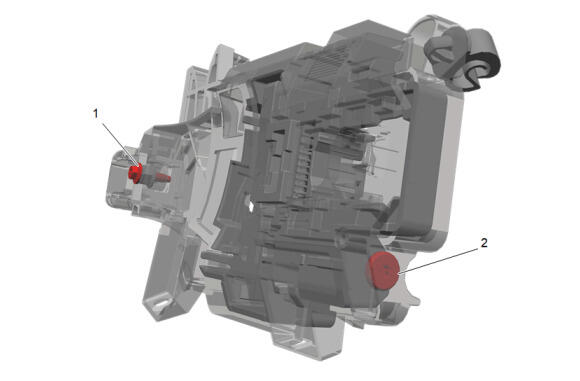

Rear Side Door Latch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Latch Bolt [4x] | - | Yes | 9 N.m (80 lb in) | Rear Side Door Latch Replacement |
Rear Side Door Latch Striker
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Latch Striker Bolt [2x] | - | - | 22 N.m (16 lb ft) | Rear Side Door Latch Striker Replacement |
Rear Side Door Outside Handle Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Outside Handle Bracket Front Bolt | - | - | 4.7 N.m (42 lb in) | Rear Side Door Outside Handle Bracket Replacement |
| 2 | Rear Side Door Outside Handle Bracket Rear Bolt | - | - | 4.7 N.m (42 lb in) | Rear Side Door Outside Handle Bracket Replacement |
