Component Location

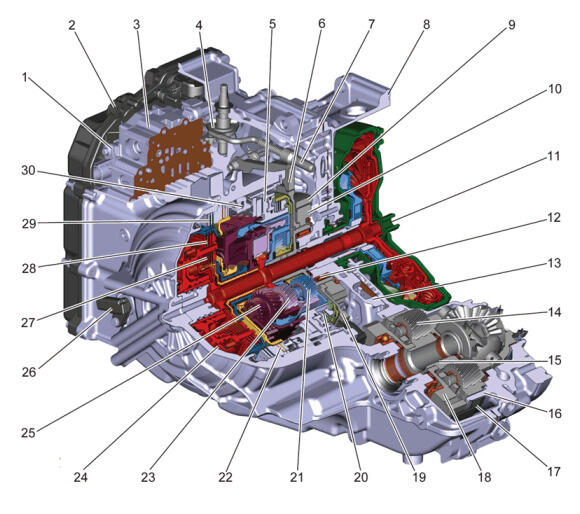

GM6418055Courtesy of GENERAL MOTORS COMPANY
  1. Control Valve Solenoid Body Assembly
  2. Control Valve Body Cover
  3. Control Valve Body Assembly
  4. Park Release Lever
  5. 1-Reverse and 1-2-3-4-5-6 Clutch Piston Housing
  6. Park Pawl
  7. Park Pawl Actuator
  8. Torque Converter Housing
  9. Drive Link
  10. Drive Sprocket
  11. Torque Converter
  12. Output Carrier Transfer Drive Gear Hub Assembly
  13. Automatic Transmission Fluid Pump
  14. Front Differential Carrier
  15. Front Differential Carrier Sun Gear
  16. Front Differential Ring Gear
  17. Front Differential Carrier Baffle
  18. Driven Sprocket
  19. Park Gear
  20. 1-2-3-4-5-6 Clutch
  21. Output Carrier Assembly
  22. 2-9 Clutch
  23. Input Carrier Assembly
  24. Automatic Transmission Input Shaft Speed Sensor Reluctor Wheel
  25. Overdrive and Reaction with Input Internal Gear Carrier
  26. Automatic Transmission Input Speed Sensor
  27. 6-7-8-9 Clutch
  28. 5-7-Reverse Clutch
  29. 3-8 Clutch
  30. 2-9 Clutch Piston Housing
