Fastener Specifications

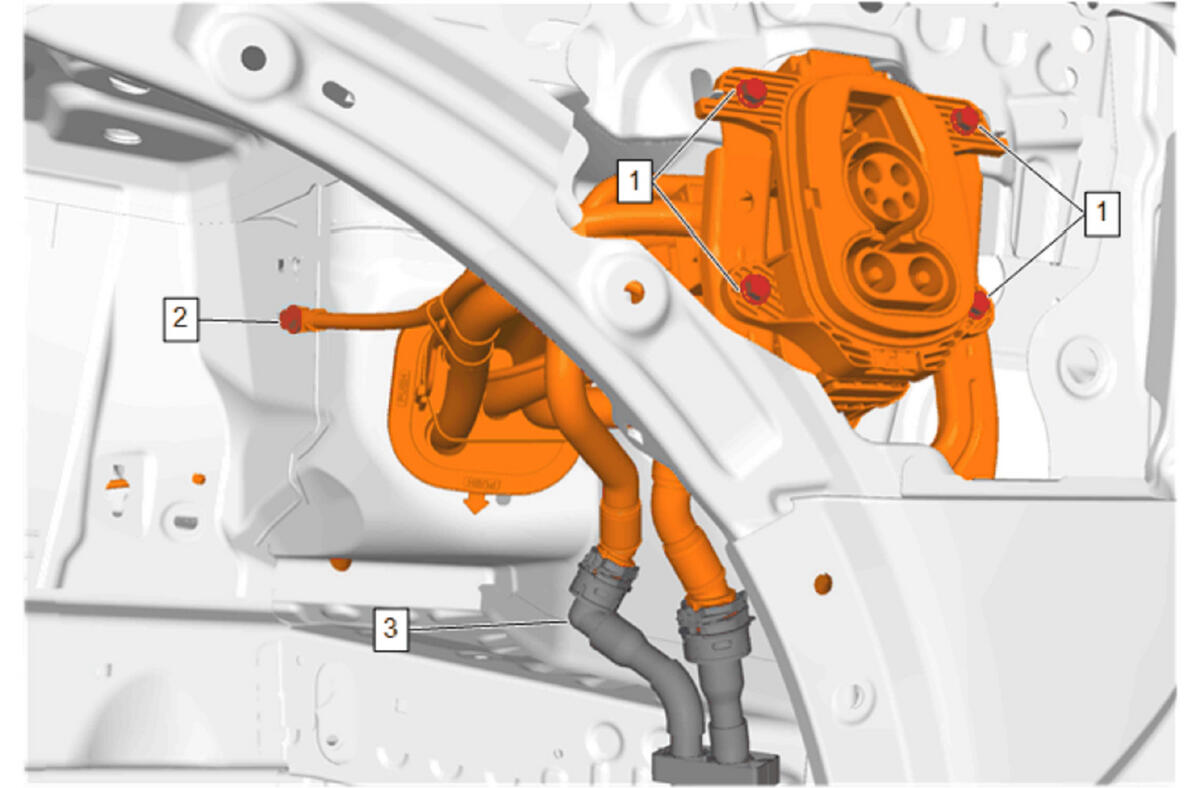

Drive Motor Battery Charger Receptacle-Left Side
| Callout | Component Name [Component Quantity] | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure Link |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Body Ground Strap Bolt [2x] | - | - | 22 N.m (16 lb ft) | Drive Motor Battery Charger Receptacle Replacement |
| 2 | Drive Motor Battery Charger Receptacle Bolt [4x] | - | - | 9 N.m (80 lb in) | Drive Motor Battery Charger Receptacle Replacement |

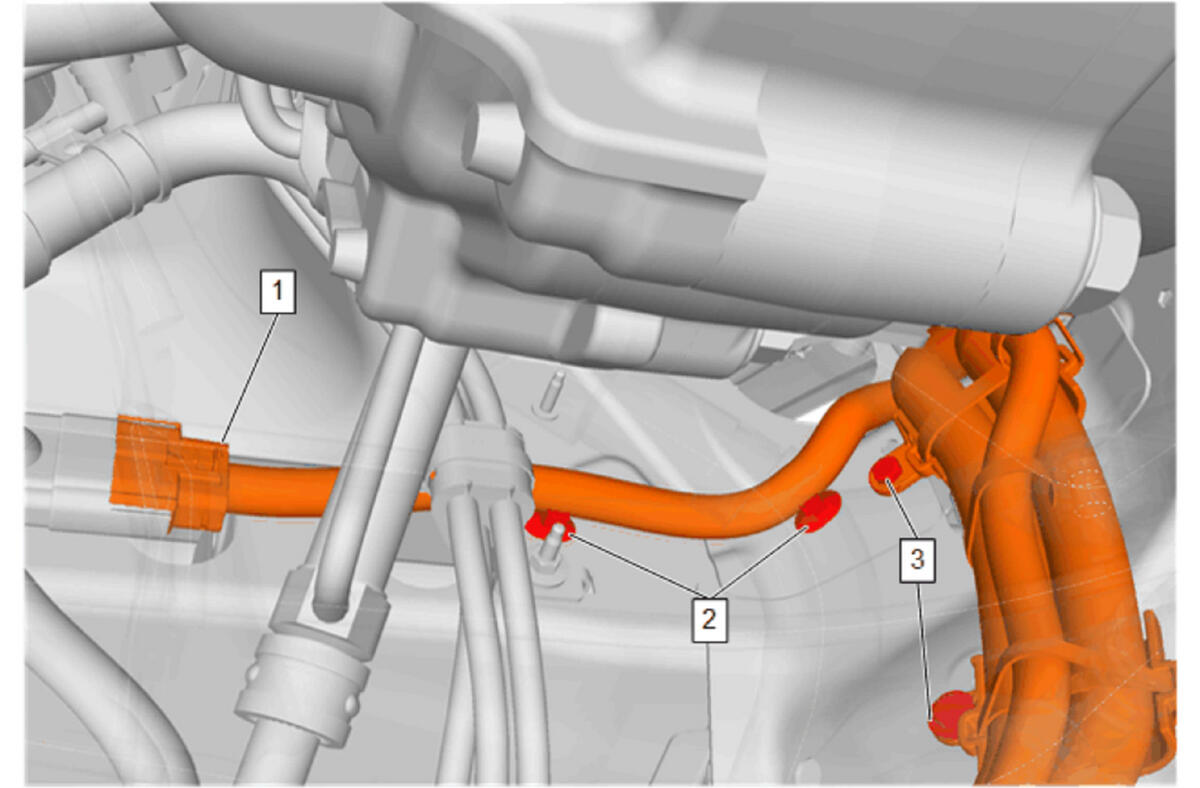

Drive Motor Battery Charger Receptacle- Lower
| Callout | Component Name [Component Quantity] | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure Link |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 3 | Drive Motor Battery Charger Receptacle Bolt [2x] | - | - | 9 N.m (80 lb in) | Drive Motor Battery Charger Receptacle Replacement |
Battery Charger Control Module 2 Nuts and Bolts
| Callout | Component Name [Component Quantity] | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure Link |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Drive Motor Battery Charger Bolt [4x] | - | - | 9 N.m (80 lb in) | Battery Charger Replacement - Battery Charger Control Module 2 |
| 2 | Drive Motor Battery Charger Bracket Nut [2x] | - | - | 22 N.m (16 lb ft) | Battery Charger Replacement - Battery Charger Control Module 2 |
| 3 | Drive Motor Battery Charger Bracket Bolt [4x] | - | - | 9 N.m (80 lb in) | Battery Charger Replacement - Battery Charger Control Module 2 |
Drive Motor Battery Charger Bracket Bolts
| Callout | Component Name [Component Quantity] | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure Link |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Drive Motor Battery Charger Bolt [2x] | - | - | 9 N.m (80 lb in) | Battery Charger Replacement - Battery Charger Control Module 2 |
| 2 | Drive Motor Battery Charger Ground Bolt [2x] | - | - | 22 N.m (16 lb ft) | Battery Charger Replacement - Battery Charger Control Module 2 |
Hybrid/Electric Vehicle Battery Charging Disconnect Module Relay Bolts
| Callout | Component Name [Component Quantity] | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure Link |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Drive Motor Battery Charger Module Relay Bolt [3x] | - | - | 9 N.m (80 lb in) | Hybrid/Electric Vehicle Battery Charging Disconnect Module Relay Replacement |
