Fastener Specifications

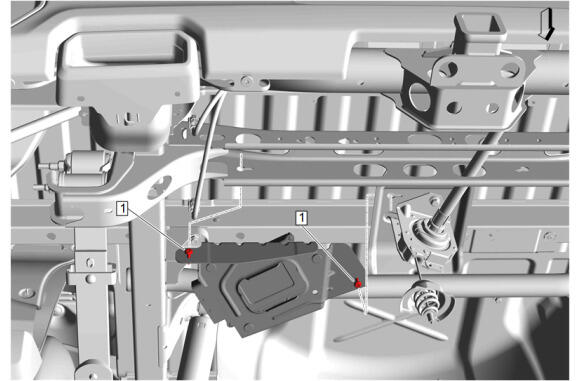

Electronic Suspension Control Module Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Electronic Suspension Control Module Bracket Bolt [2x] | - | - | 9 N.m (80 lb in) | Suspension Control Module Replacement |
Electronic Suspension Control Module Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Electronic Suspension Control Module Bracket Nut [3x] | - | - | 9 N.m (80 lb in) | Suspension Control Module Replacement |

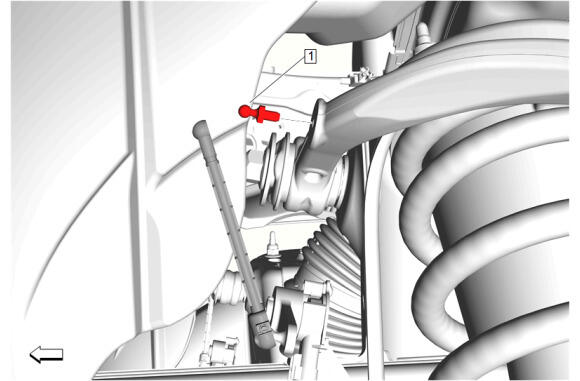

Electronic Suspension Front Position Sensor Link Ball Stud Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Electronic Suspension Front Position Sensor Link Ball Stud | - | - | 6 N.m (53 lb in) | Electronic Suspension Front Position Sensor Link Ball Stud Replacement |

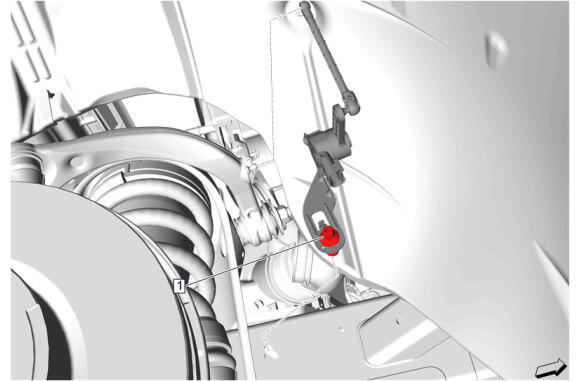

Front Suspension 4 Corner Leveling System Position Sensor Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Suspension 4 Corner Leveling System Position Sensor | - | - | 9 N.m (80 lb in) | Front Suspension 4 Corner Leveling System Position Sensor Replacement |
