Fastener Specifications
End Gate Module
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||

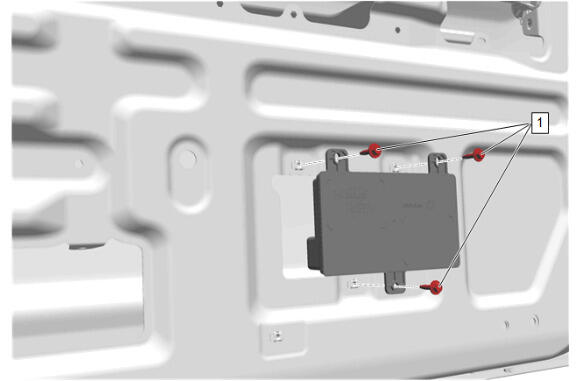

| 1 | Latch Control Module Bracket Bolt [3x] | - | - | 2.5 N.m (22 lb in) | Rear Gate Module Replacement |

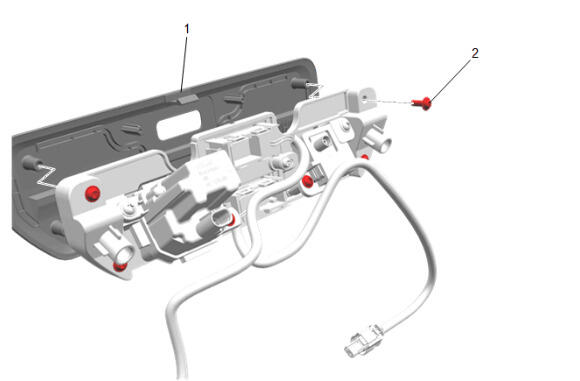

Liftgate Exterior Release Switch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Screw [6x] | - | - | 1.5 N.m (13 lb in) | Liftgate Exterior Release Switch Replacement (without EZ3) , or Liftgate Exterior Release Switch Replacement (with EZ3) |

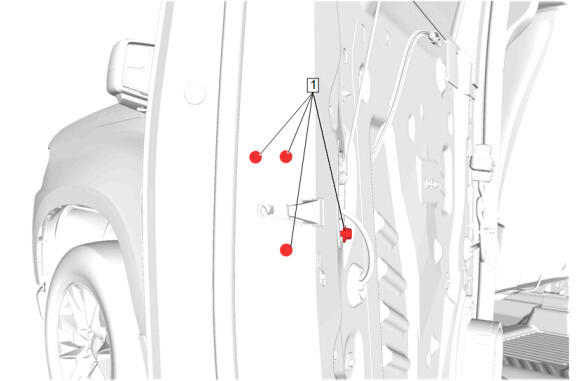

Front Side Door Latch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Latch Bolt [4x] | - | - | 9 N.m (80 lb in) | Front Side Door Latch Replacement |
Front Side Door Latch Striker
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Latch Striker Bolt [2x] | - | - | 22 N.m (16 lb ft) | Front Side Door Latch Striker Replacement |

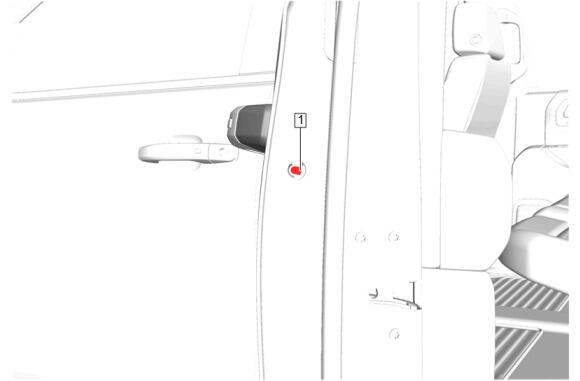

Front Side Door Outside Handle Bracket Rear Bolt
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Outside Handle Bracket Rear Bolt | - | - | 4 N.m (35 lb in) | Front Side Door Lock Cylinder Bezel Replacement |
Front Side Door Outside Handle Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Side Door Outside Handle Bracket Bolt | - | - | 4.7 N.m (42 lb in) | Front Side Door Outside Handle Bracket Replacement |

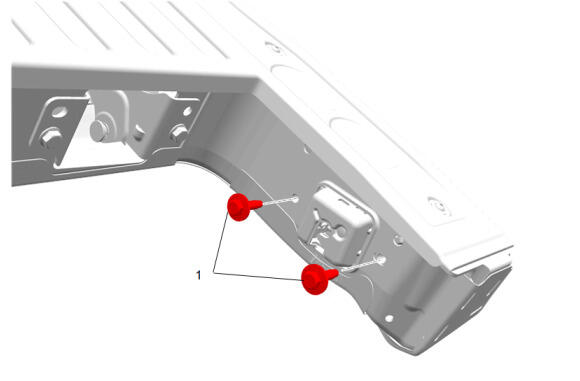

Pickup Box Auxiliary Endgate Latch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Auxiliary Endgate Latch Bolt [2x] | - | - | 25 N.m (18 lb ft) | Pickup Box Auxiliary Endgate Latch Replacement |
Pickup Box Endgate Latch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Latch Handle Bolt | - | - | 25 N.m (18 lb ft) | Pickup Box Endgate Latch Replacement (with Step) , or Pickup Box Endgate Latch Replacement (without Step) |
Pickup Box Endgate Latch Handle
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Latch Handle Bolt [2x] | - | - | 9 N.m (80 lb in) | Pickup Box Endgate Latch Handle Replacement (without Step) , or Pickup Box Endgate Latch Handle Replacement (with Step) |
Pickup Box Endgate Lock Actuator
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Lock Actuator Bolt | - | - | 9 N.m (80 lb in) | Pickup Box Endgate Lock Actuator Replacement (Power) , or Pickup Box Endgate Lock Actuator Replacement (Manual) |
| 2 | Pickup Box Endgate Lock Actuator Nut [2x] | - | - | 9 N.m (80 lb in) | Pickup Box Endgate Lock Actuator Replacement (Power) , or Pickup Box Endgate Lock Actuator Replacement (Manual) |

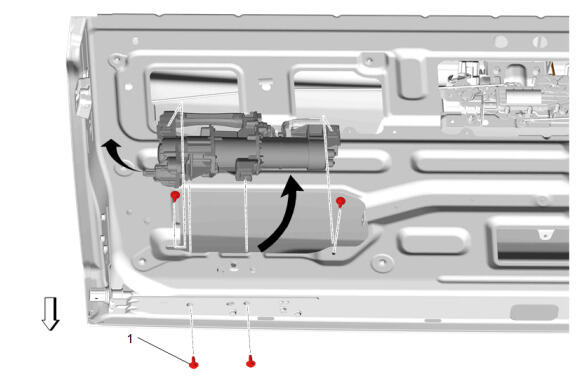

Pickup Box Endgate Power Assist Actuator
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Power Assist Actuator Bolt | - | - | 9 N.m (80 lb in) | Pickup Box Endgate Power Assist Actuator Replacement |
Pickup Box Endgate Striker
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Pickup Box Endgate Striker Nut | - | - | 35 N.m (26 lb ft) | Pickup Box Endgate Striker Replacement |
Rear Side Door Latch
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Latch Bolt [4x] | - | Yes | 9 N.m (80 lb in) | Rear Side Door Latch Replacement |
Rear Side Door Latch Striker
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Latch Striker Bolt [2x] | - | - | 22 N.m (16 lb ft) | Rear Side Door Latch Striker Replacement |
Rear Side Door Lock Cylinder Opening Cover
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Outside Handle Bracket Rear Bolt | - | - | 4 N.m (35 lb in) | Rear Side Door Lock Cylinder Opening Cover Replacement |
Rear Side Door Outside Handle Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Side Door Outside Handle Bracket Bolt | - | - | 4.7 N.m (42 lb in) | Rear Side Door Outside Handle Bracket Replacement |
