Fuel Pump Cover Replacement
NOTE:

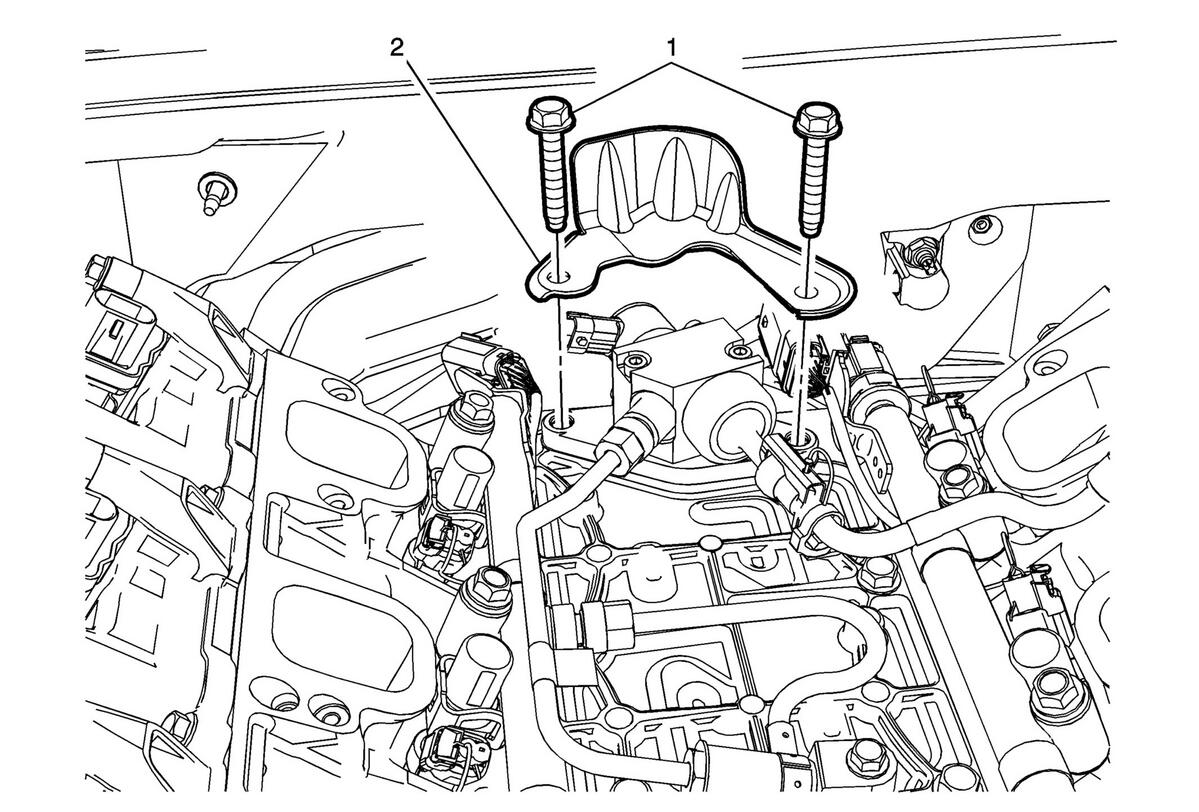

Callouts items in the following chart represent components shown in graphic above.
| Callout | Component Name |
|---|---|
| Preliminary Procedure Fuel Pump Insulator Replacement (LT1) , or Fuel Pump Insulator Replacement (LT4) |
|
| 1 | Fuel Pump Bolt [2x]
CAUTION:
Refer to Fastener Caution . Tighten 25 N.m (18 lb ft) |
| 2 | Fuel Pump Cover Procedure Slide the fuel pump cover rearward to remove it from the fuel pump.
NOTE:
A NEW fuel pump gasket and a NEW fuel feed intermediate pipe should be installed if the fuel pump is removed from the engine. |
