Fastener Specifications
WARNING: This page is about a different car, the 2022 Chevrolet Bolt EUV. However, it is still accessible from the selected car via links, so may be relevant.

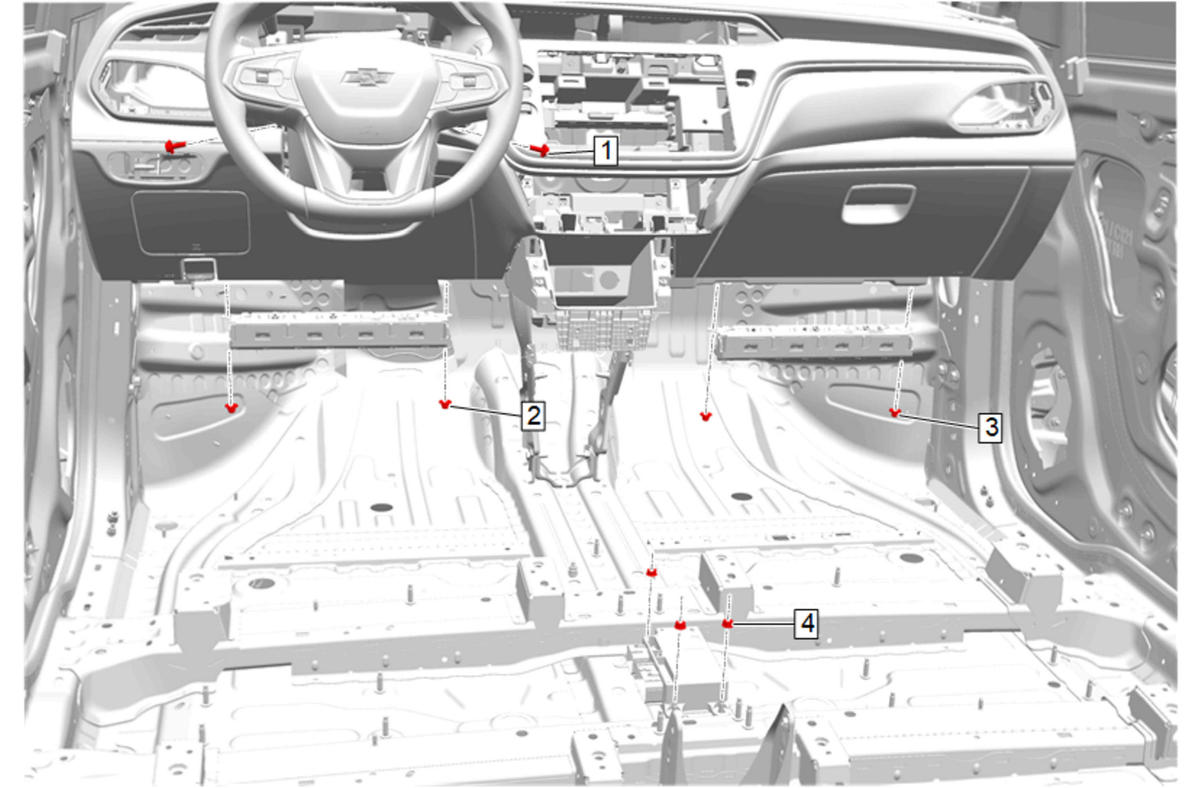

Airbag Driver, Lower and SDM Module
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Wheel Airbag Bolt [2x] | - | - | 9 N.m (80 lb in) | Steering Wheel Airbag Replacement |
| 2 | Instrument Panel Lower Airbag Nut [2x] | - | - | 9 N.m (80 lb in) | Instrument Panel Lower Airbag Replacement - Driver Side |
| 3 | Instrument Panel Lower Airbag Nut [2x] | - | - | 9 N.m (80 lb in) | Instrument Panel Lower Airbag Replacement - Passenger Side |
| 4 | Airbag Sensing and Diagnostic Module Nut [3x] | - | - | 9 N.m (80 lb in) | Restraints Control Module Replacement |

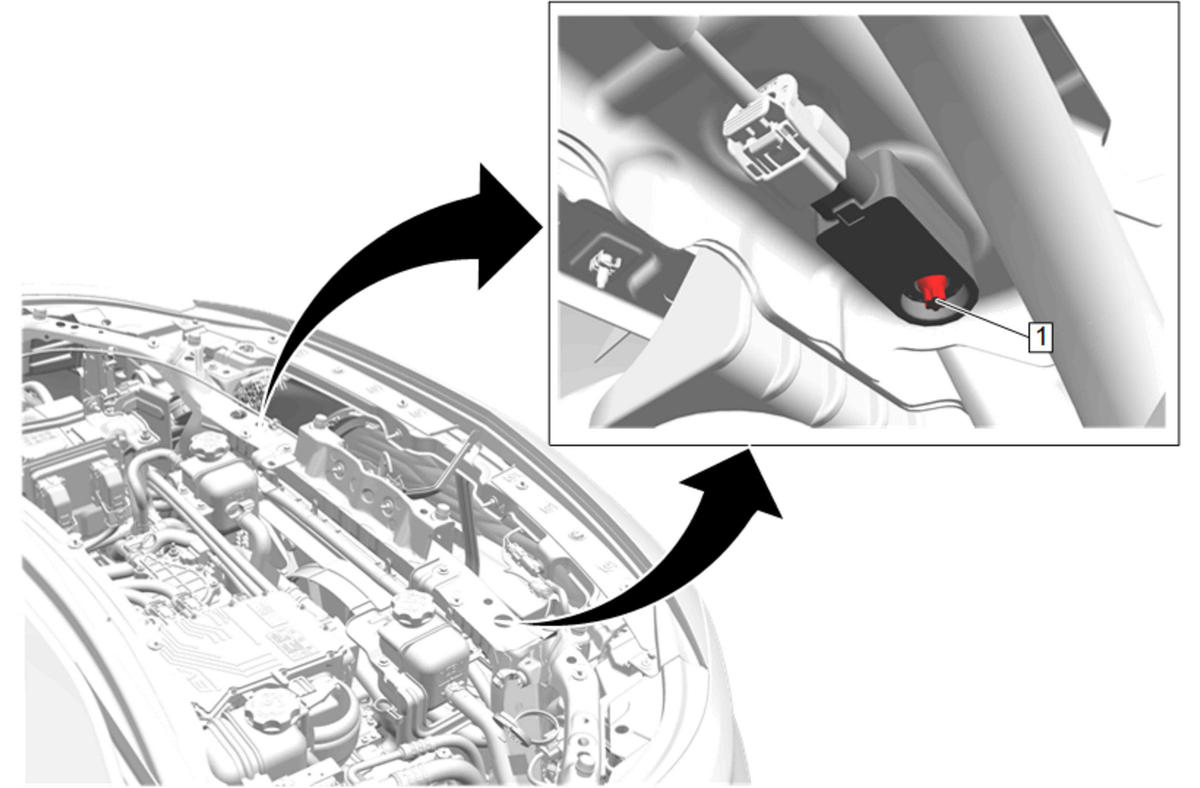

Airbag Front End Discriminating Sensor
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Airbag Front End Discriminating Sensor Bolt [2x] | - | - | 7.5 N.m (66 lb in) | Airbag Front End Discriminating Sensor Replacement |

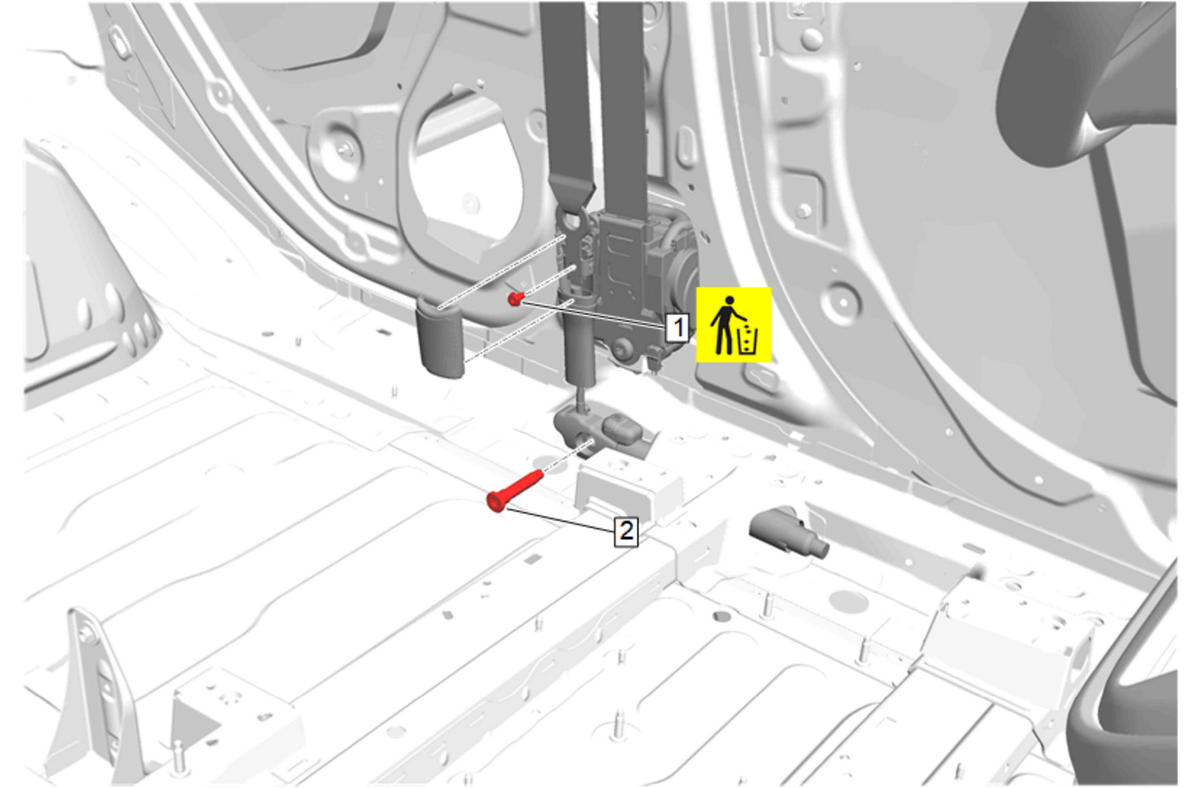

Front Seat Belt Tensioner
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Seat Belt Anchor Plate Tensioner Bolt- Upper | Yes | Yes | 5 N.m (44 lb in) | Front Seat Belt Anchor Plate Tensioner Replacement |
| 2 | Front Seat Belt Anchor Plate Tensioner Bolt- Lower | - | - | 45 N.m (33 lb ft) | Front Seat Belt Anchor Plate Tensioner Replacement |

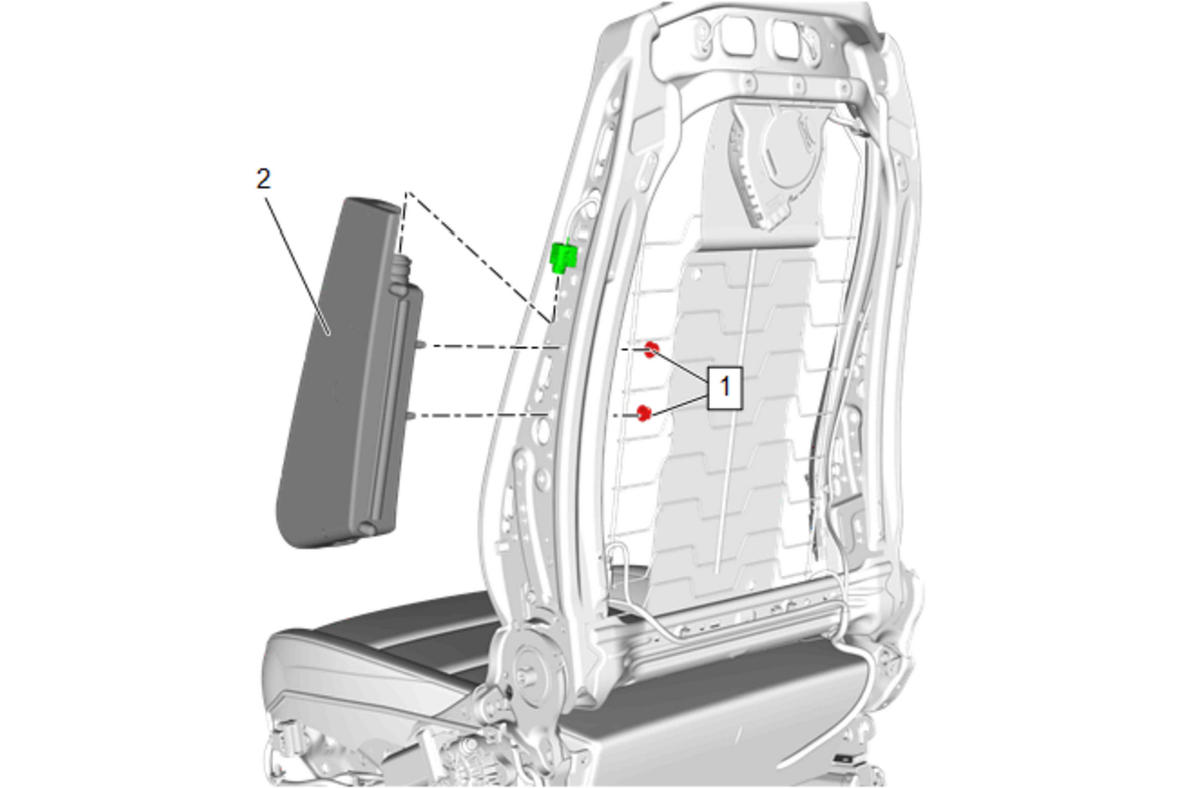

Front Seat Outboard Seat Back Airbag
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Seat Outboard Seat Back Airbag Nut [2x] | - | - | 4.5 N.m (40 lb in) | Front Seat Outboard Seat Back Airbag Replacement |

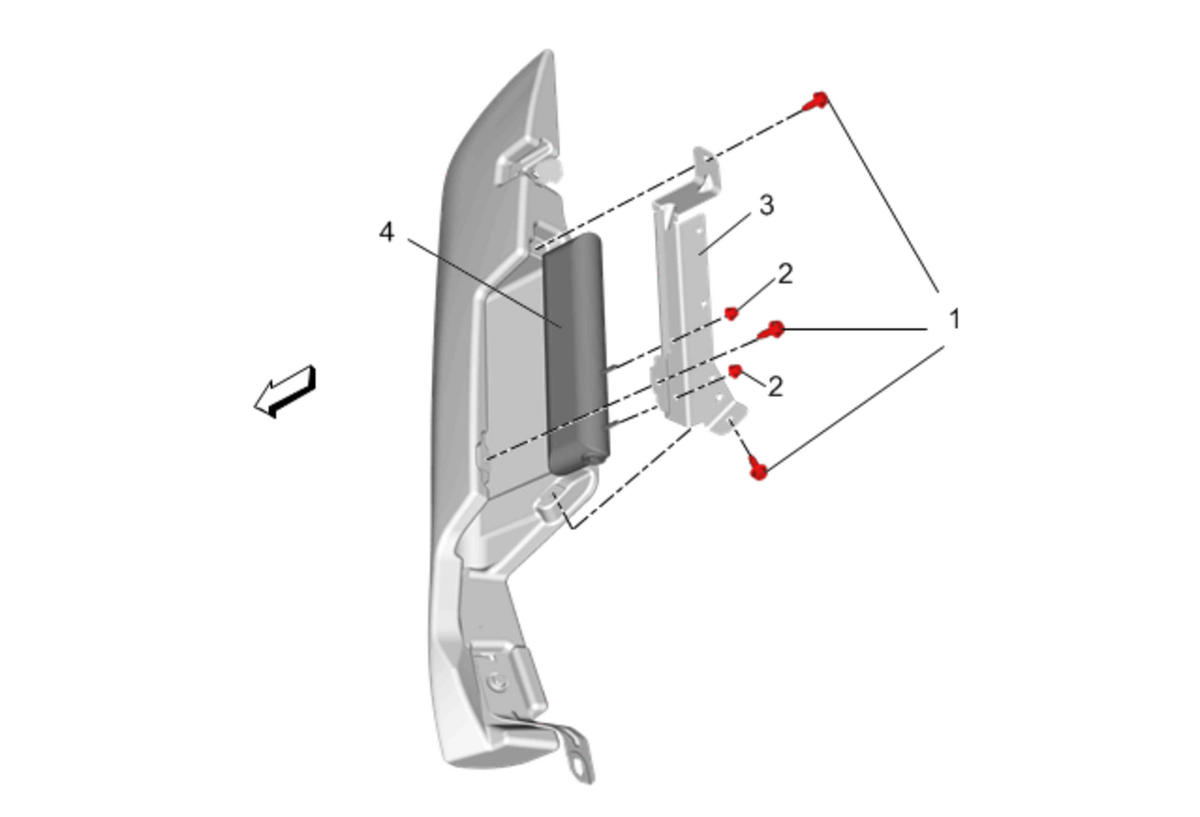

Rear Seat Bolster Airbag
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Seat Bolster Airbag Bracket Bolt [3x] | - | - | 8 N.m (71 lb in) | Rear Seat Bolster Airbag Replacement |
| 2 | Rear Seat Bolster Airbag Nut [2x] | - | - | 4 N.m (35 lb in) | Rear Seat Bolster Airbag Replacement |

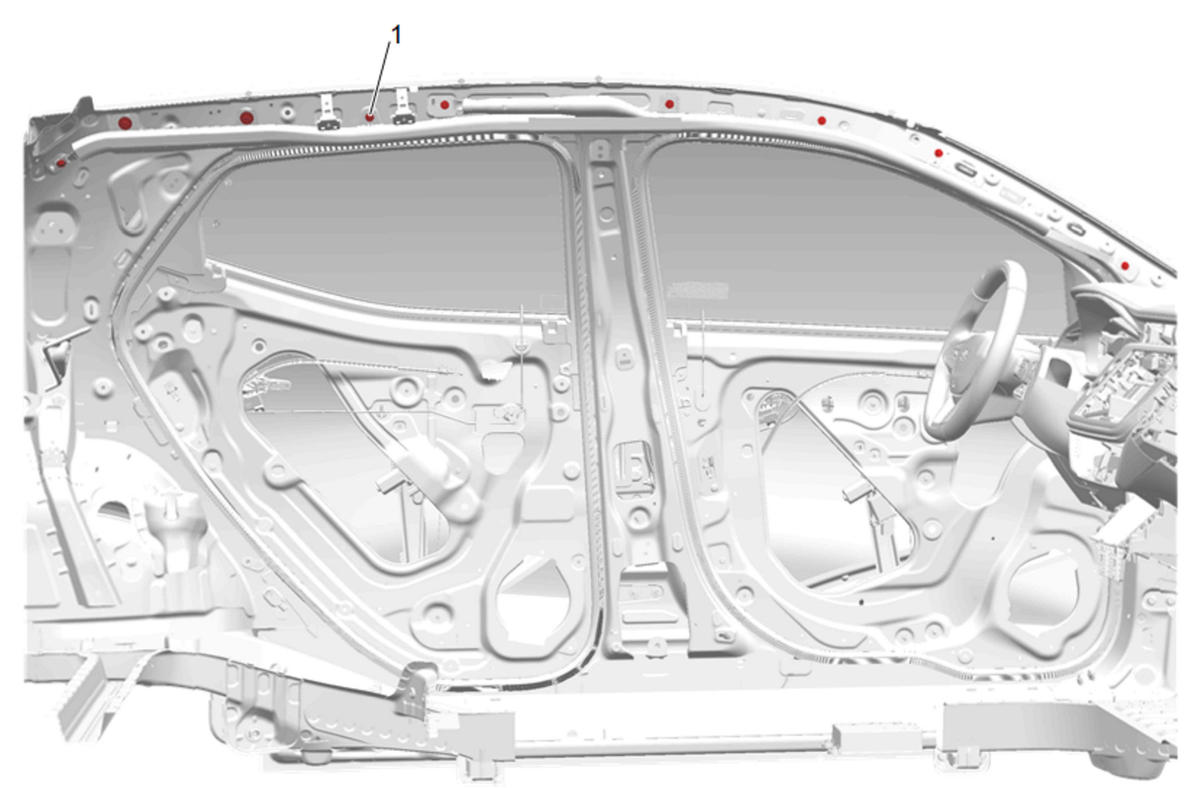

Roof Rail Airbag
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front and Rear Row Seat Roof Rail Airbag Bolt [9x] | - | - | 9 N.m (80 lb in) | Front and Rear Row Roof Rail Airbag Replacement (with CAJ) , or Front and Rear Row Roof Rail Airbag Replacement (without CAJ) |

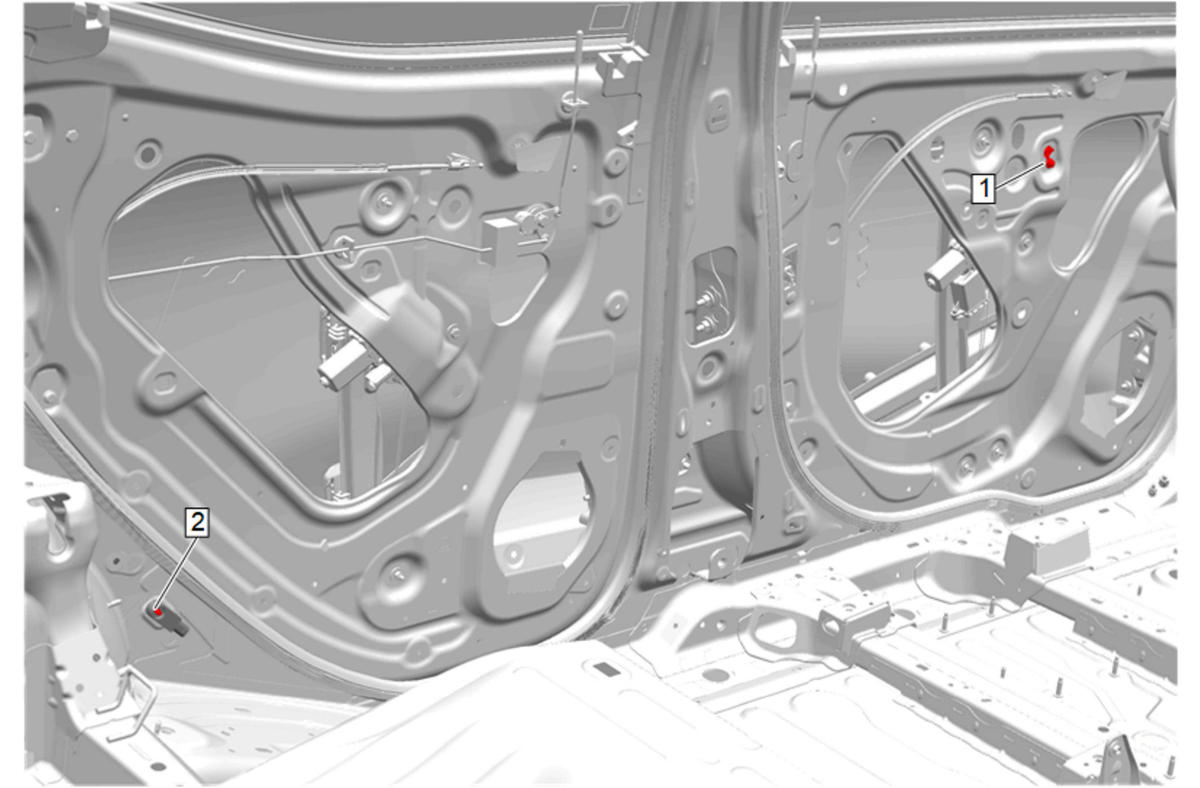

Side Impact Sensors
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Airbag Side Impact Sensor Bolt | - | - | 7.5 N.m (66 lb in) | Airbag Side Impact Sensor Replacement - Front Side Door |
| 2 | Airbag Side Impact Rear Sensor Bolt | - | - | 7.5 N.m (66 lb in) | Airbag Side Impact Center Pillar Sensor Replacement |
