Power Transfer Unit Rear Output Shaft Housing Removal
WARNING: This page is about a different variant/trim than selected.
Power Transfer Unit Rear Output Shaft Housing Removal

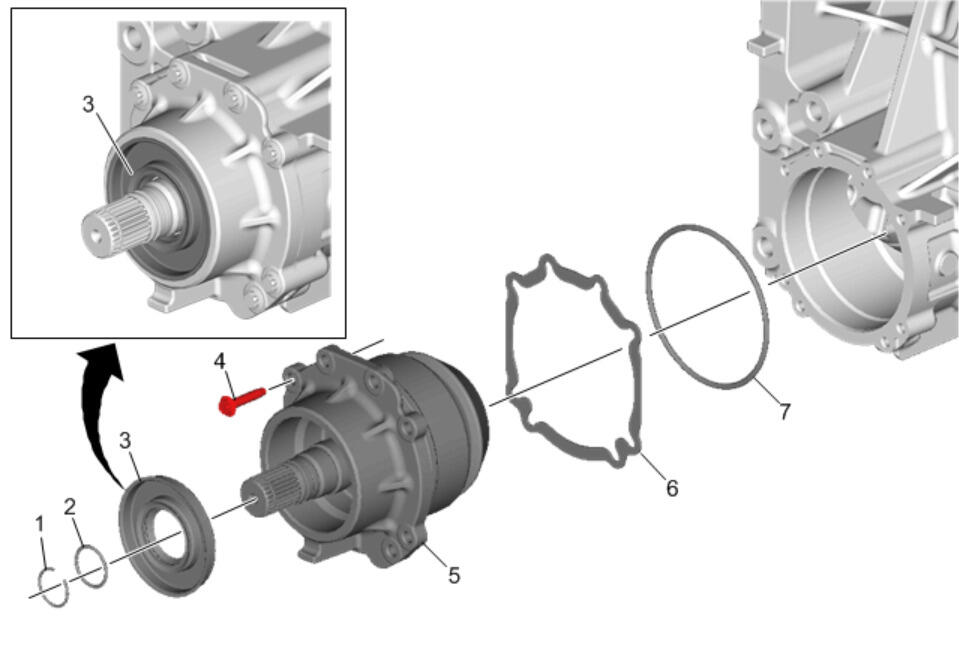

| Callout | Component Name |
|---|---|
| 1 | Power Transfer Unit Propeller Shaft Retainer Procedure Remove and DISCARD the retainer. |
| 2 | Power Transfer Unit Propeller Shaft Seal - O-Ring |
| 3 | Power Transfer Unit Output Shaft Seal Procedure Remove seal with a thin flat putty knife or equivalent. Inserting the blade of the tool between the outside diameter of the seal and the extension housing surface. |
| 4 | Power Transfer Unit Rear Pinion Housing Bolt [ 8x ] |
| 5 | Power Transfer Unit Rear Output Shaft Housing |
| 6 | Power Transfer Unit Rear Output Shaft Shim |
| 7 | Power Transfer Unit Pinion Seal - O-Ring |
