Fastener Specifications
WARNING: This page is about a different car, the 2020 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.

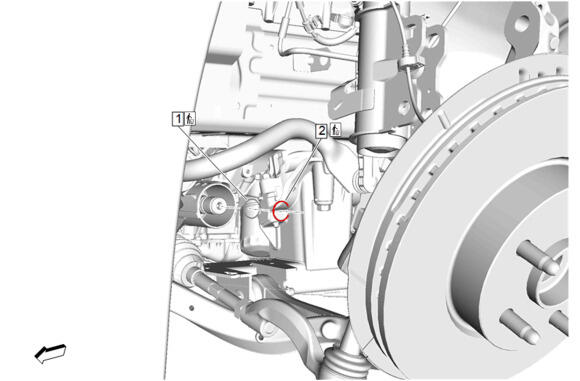

Front Wheel Drive Shaft Replacement - Left Side
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Wheel Drive Intermediate Shaft Seal | Yes | - | - | Front Wheel Drive Half Shaft Replacement - Left Side |
| 2 | Front Wheel Drive Intermediate Shaft Retaining Ring | Yes | - | - | Front Wheel Drive Half Shaft Replacement - Left Side |

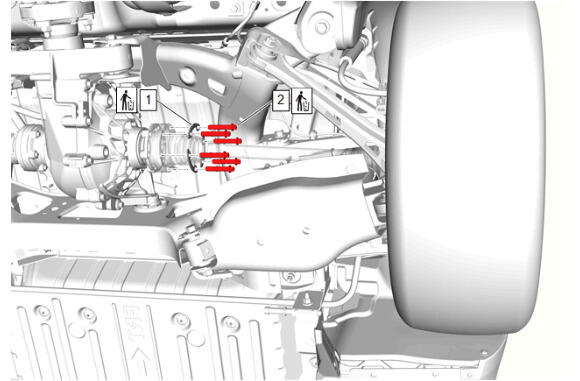

Front Wheel Drive Shaft Replacement - Right Side
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Wheel Drive Shaft Retaining Ring | Yes | - | - | Front Wheel Drive Half Shaft Replacement - Right Side |

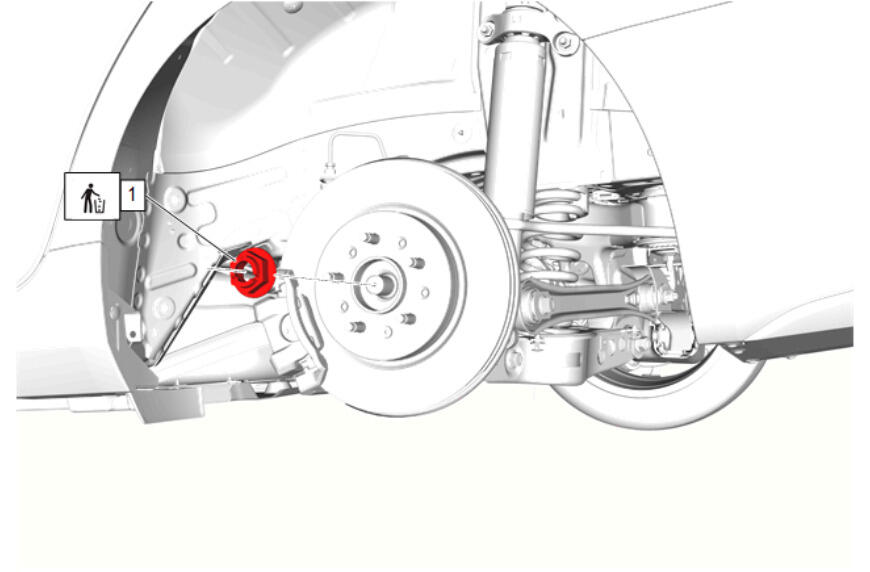

Front Wheel Drive Shaft Replacement
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Wheel Drive Shaft Nut | Yes | - | First Pass: 150 (111 lb ft) Second Pass: Loosen 45 degrees Final Pass: 270 (199 lb ft) |
Front Wheel Drive Half Shaft Replacement - Left Side |
| Front Wheel Drive Shaft Nut | Yes | - | First Pass: 150 (111 lb ft) Second Pass: Loosen 45 degrees Final Pass: 270 (199 lb ft) |
Front Wheel Drive Half Shaft Replacement - Right Side |
Rear Wheel Drive Shaft Replacement
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Wheel Drive Shaft Nut | Yes | - | First Pass: 150 (111 lb ft) Second Pass: Loosen 45 degrees Final Pass: 270 (199 lb ft) |
Rear Wheel Drive Shaft Replacement - Left Side |
| Rear Wheel Drive Shaft Nut | Yes | - | First Pass: 150 (111 lb ft) Second Pass: Loosen 45 degrees Final Pass: 270 (199 lb ft) |
Rear Wheel Drive Shaft Replacement - Right Side (LSY) Rear Wheel Drive Shaft Replacement - Right Side (L3B) |
Rear Wheel Drive Shaft Replacement
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Wheel Drive Shaft Washer | Yes | - | - | Rear Wheel Drive Shaft Replacement - Left Side |
Rear Wheel Drive Shaft Replacement
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Wheel drive shaft flange washer [ 3x ] | Yes | - | - | Rear Wheel Drive Shaft Replacement - Left Side |
| Wheel drive shaft flange washer [ 3x ] | Yes | - | - | Rear Wheel Drive Shaft Replacement - Right Side (LSY) Rear Wheel Drive Shaft Replacement - Right Side (L3B) | |
| 2 | Rear wheel drive shaft universal joint retainer [ 3x ] | Yes | Yes | First Pass: 50 (37 lb ft) Final Pass: 40 - 50 degrees |
Rear Wheel Drive Shaft Replacement - Left Side |
| Rear wheel drive shaft universal joint retainer [ 3x ] | Yes | Yes | First Pass: 50 (37 lb ft) Final Pass: 40 - 50 degrees |
Rear Wheel Drive Shaft Replacement - Right Side (LSY) Rear Wheel Drive Shaft Replacement - Right Side (L3B) |
