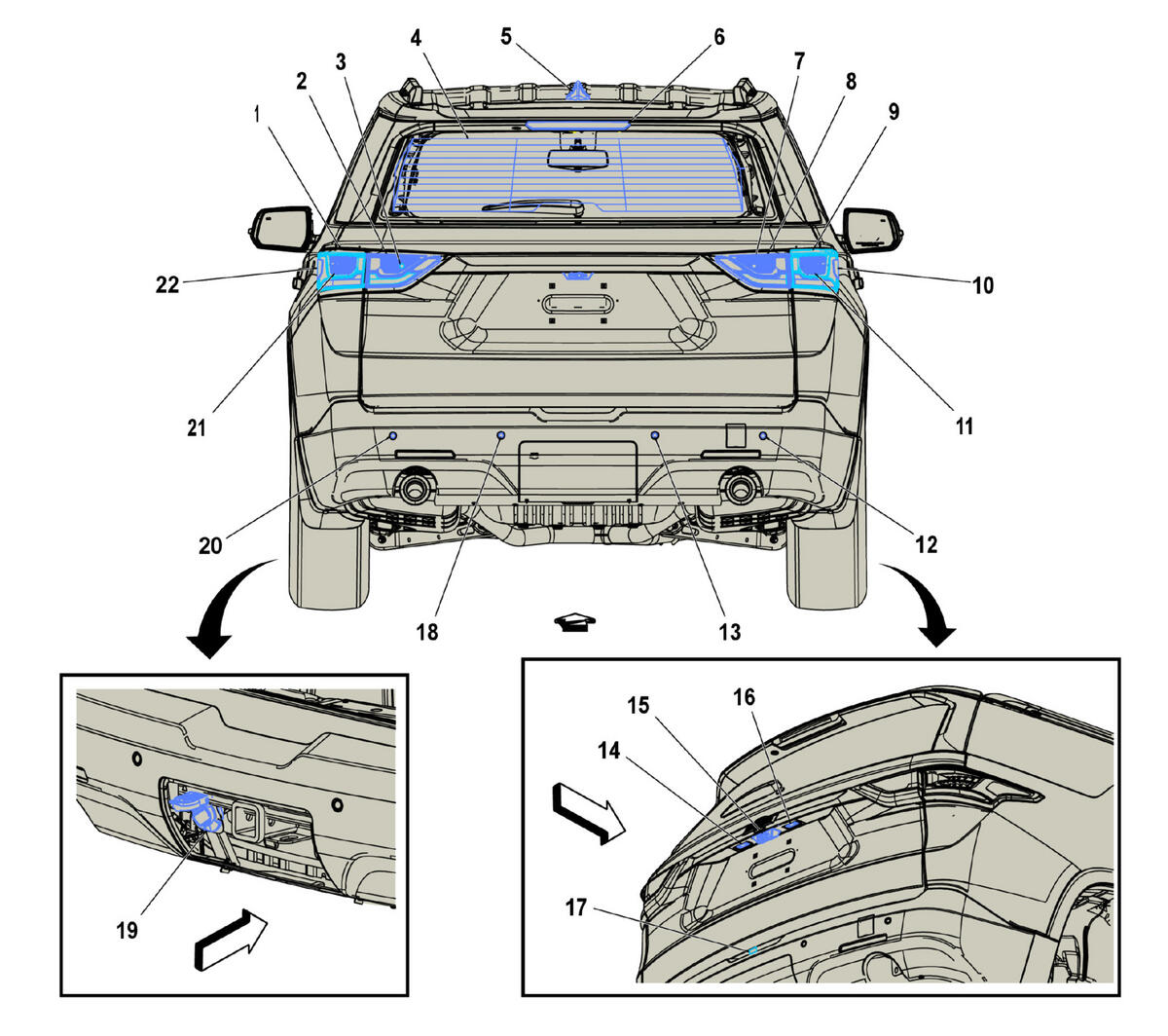

Rear of Vehicle Components

GM5701920Courtesy of GENERAL MOTORS COMPANY
Rear of Vehicle Components

Component Name Callout
E5AK Tail Lamp - Left Outer E5AK Tail Lamp - Left Outer 1
E5G Tail Lamp - Left Inner E5G Tail Lamp - Left Inner 2
E5A Backup Lamp - Left 3
E18 Rear Defogger Grid E18 Rear Defogger Grid X1 , or E18 Rear Defogger Grid X2 4
T2RR Antenna - Roof Rear T2RR Antenna - Roof Rear X1 , or T2RR Antenna - Roof Rear X2 , or T2RR Antenna - Roof Rear X3 5
E6 Center High Mounted Stop Lamp E6 Center High Mounted Stop Lamp 6
E5B Backup Lamp - Right 7
E5H Tail Lamp - Right Inner E5H Tail Lamp - Right Inner 8
E5AL Tail Lamp - Right Outer E5AL Tail Lamp - Right Outer 9
E4RR Turn Signal Lamp - Right Rear 10
E5AN Stop/Turn Signal Lamp - Right 11
B306H Parking Assist Sensor - Rear Right Outer B306H Parking Assist Sensor - Rear Right Outer (UD7) 12
B306G Parking Assist Sensor - Rear Right Middle B306G Parking Assist Sensor - Rear Right Middle (UD7) 13
E7L License Plate Lamp - Left E7L License Plate Lamp - Left (-DRZ) , or E7L License Plate Lamp - Left (DRZ) 14
B87 Rearview Camera B87 Rearview Camera X1 (UV2) , or B87 Rearview Camera X1 (UVB) , or B87 Rearview Camera X2 (DRZ) 15
E7R License Plate Lamp - Right E7R License Plate Lamp - Right (-DRZ) , or E7R License Plate Lamp - Right (DRZ) 16
S46B Liftgate Unlatch Switch S46B Liftgate Unlatch Switch 17
B306F Parking Assist Sensor - Rear Left Middle B306F Parking Assist Sensor - Rear Left Middle (UD7) 18
X88 Trailer Connector X88 Trailer Connector 19
B306E Parking Assist Sensor - Rear Left Outer B306E Parking Assist Sensor - Rear Left Outer (UD7) 20
E5AM Stop/Turn Signal Lamp - Left 21
E4LR Turn Signal Lamp - Left Rear 22
