A24D Door Handle Assembly - Driver Exterior
WARNING: This page is about a different car, the 2022 GMC Terrain and 2022 Chevrolet Equinox. However, it is still accessible from the selected car via links, so may be relevant.

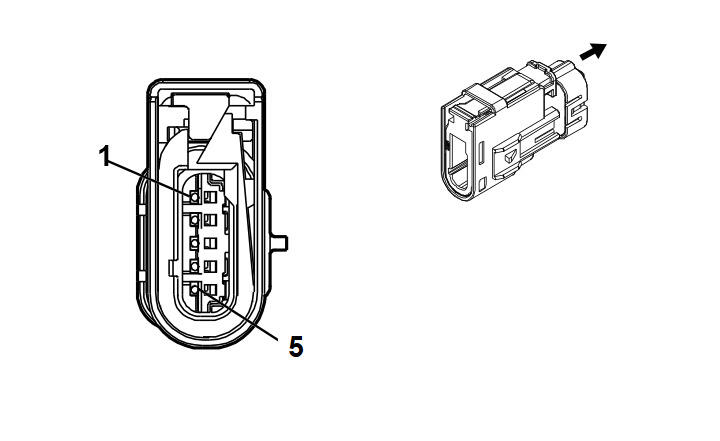

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool |
|---|---|---|---|
| I | Not required | J-35616-13 (BU) | No Tool Required |
| II | Not required | J-35616-17 (LT GN) | No Tool Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.35 0.35 |
GN / WH GN / WH |
3570 3570 |
Driver Door Handle Switch Signal Driver Door Handle Switch Signal |
II I |
X88+ATH/AVJ Z88+ATH/AVJ |
| 2 | 0.35 0.35 |
VT VT |
3560 3560 |
Driver Door Passive Entry Antenna High Signal Driver Door Passive Entry Antenna High Signal |
II I |
X88+ATH/AVJ Z88+ATH/AVJ |
| 3 | - | - | - | Not Occupied | - | - |
| 4 | 0.35 0.35 |
VT / GY VT / GY |
3561 3561 |
Driver Door Passive Entry Antenna Low Signal Driver Door Passive Entry Antenna Low Signal |
II I |
X88+ATH/AVJ Z88+ATH/AVJ |
| 5 | 0.35 0.35 |
BK BK |
1550 1550 |
Ground Ground |
II I |
X88+ATH/AVJ Z88+ATH/AVJ |
