Wheel Components

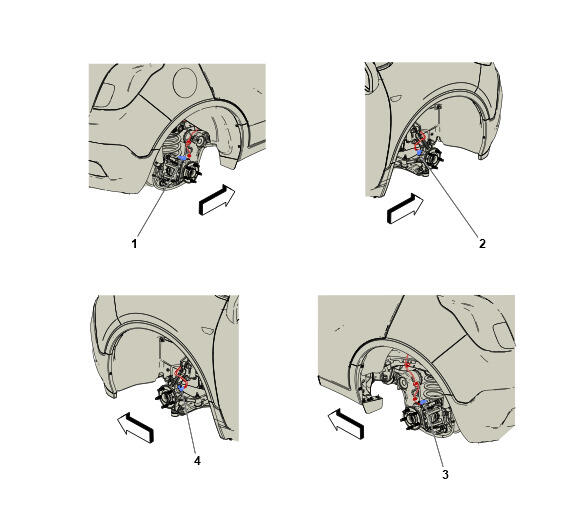

GM5416737Courtesy of GENERAL MOTORS COMPANY
Wheel Components

Component Name Callout
B5RR Wheel Speed Sensor - Right Rear B5RR Wheel Speed Sensor - Right Rear 1
B5RF Wheel Speed Sensor - Right Front 2
B5LR Wheel Speed Sensor - Left Rear B5LR Wheel Speed Sensor - Left Rear 3
B5LF Wheel Speed Sensor - Left Front 4
