Removal Procedure

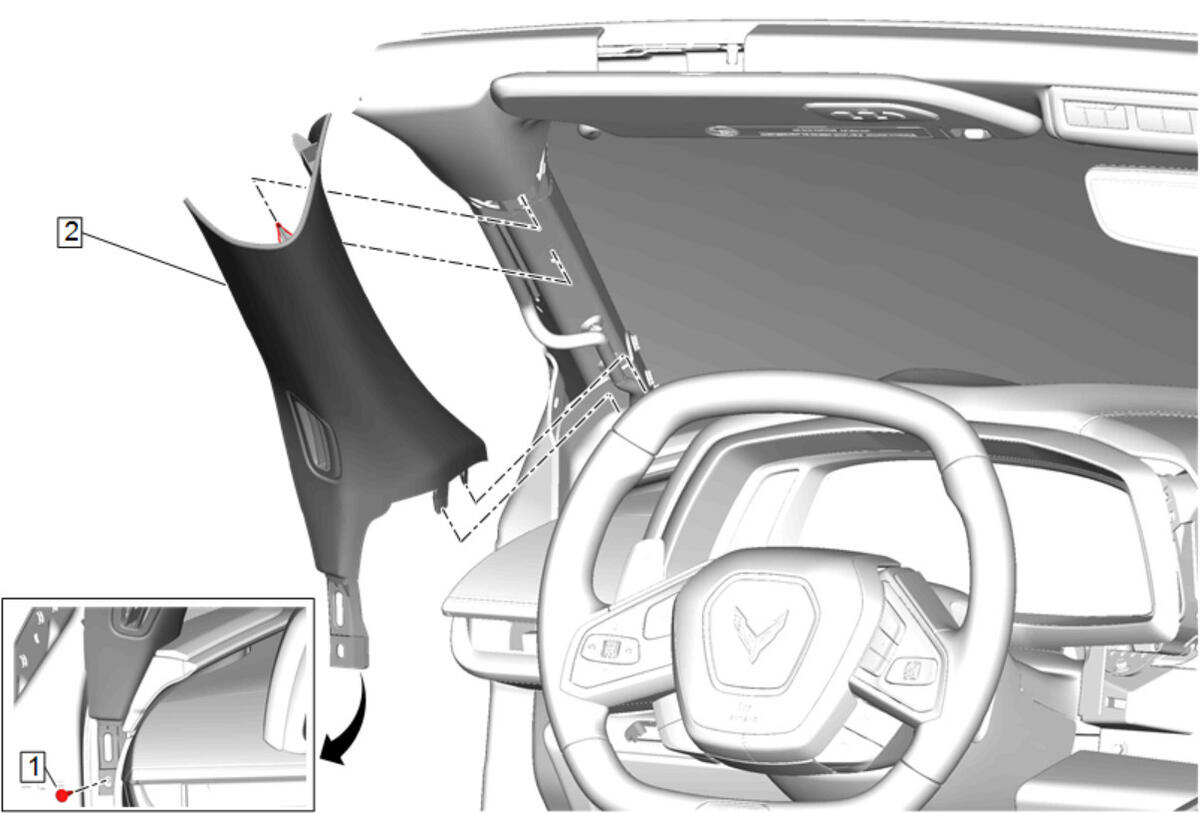

Remove the left body hinge pillar garnish molding (1). Body Hinge Pillar Garnish Molding Replacement
Remove the left windshield garnish molding (2). Windshield Garnish Molding Replacement
Remove the left instrument panel trim pad radio speaker opening cover (1). Instrument Panel Trim Pad Radio Speaker Opening Cover Replacement
Remove the left radio front speaker grille molding (2). Radio Front Speaker Grille Molding Replacement
Remove the left instrument panel outer trim cover (1). Instrument Panel Outer Trim Cover Replacement
Instrument Panel Knee Bolster (2) - Remove - Instrument Panel Knee Bolster Replacement
Radio Rear Quarter Trim Panel Speaker Grille (1) - Remove - Radio Rear Quarter Trim Panel Speaker Grille Replacement (coupe) , or Radio Rear Quarter Trim Panel Speaker Grille Replacement (convertible)
Rear Compartment Closeout Panel (1) - Remove - Rear Compartment Closeout Panel Replacement
Front Floor Rear Console Side Trim Panel - Left Side (1) - Remove - Front Floor Rear Console Side Trim Panel Replacement - Left Side
Front Floor Rear Console Side Trim Panel - Right Side (1) - Remove - Front Floor Rear Console Side Trim Panel Replacement - Right Side
Front Floor Console Applique - Left Side (2) - Remove - Front Floor Console Applique Replacement - Left Side
Front Floor Console Extension Panel (2) - Remove - Front Floor Console Extension Panel Replacement
Front Floor Console Compartment (1) - Remove - Front Floor Console Compartment Replacement

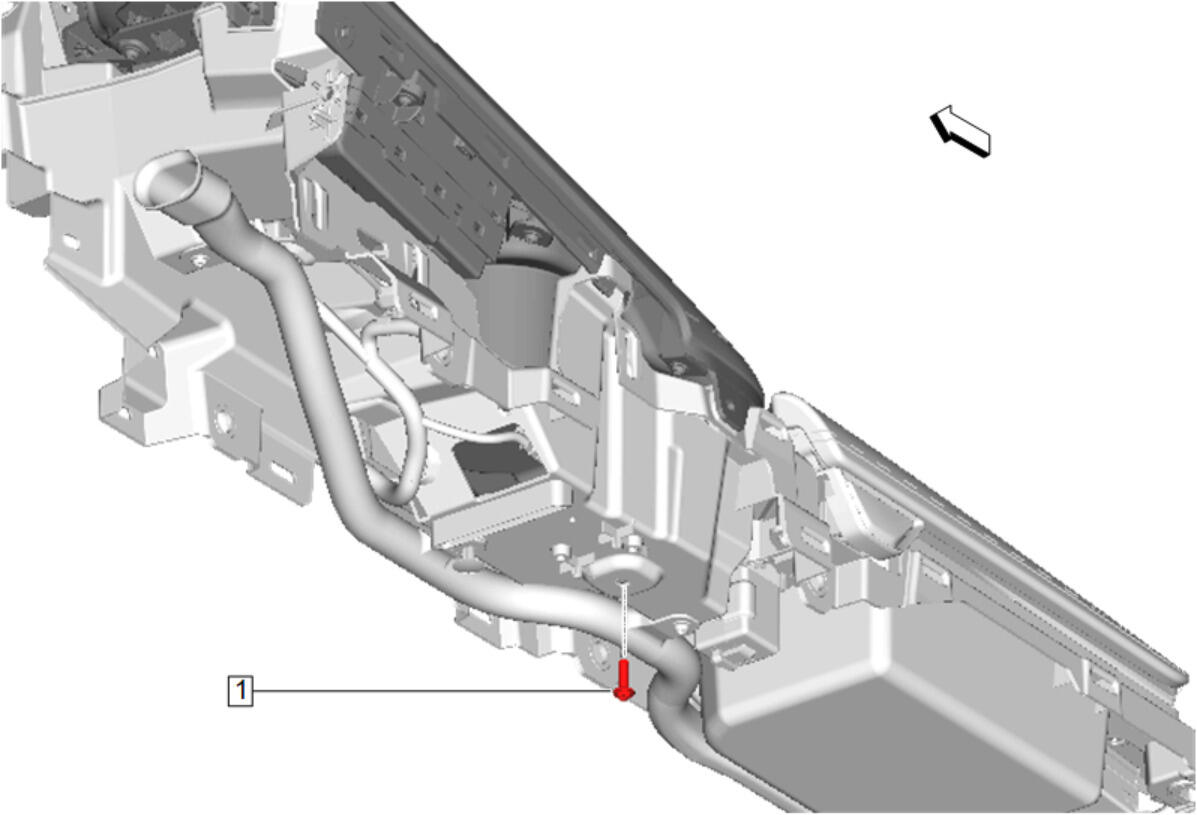

Front Floor Console Trim Plate Bolt (1) - Remove

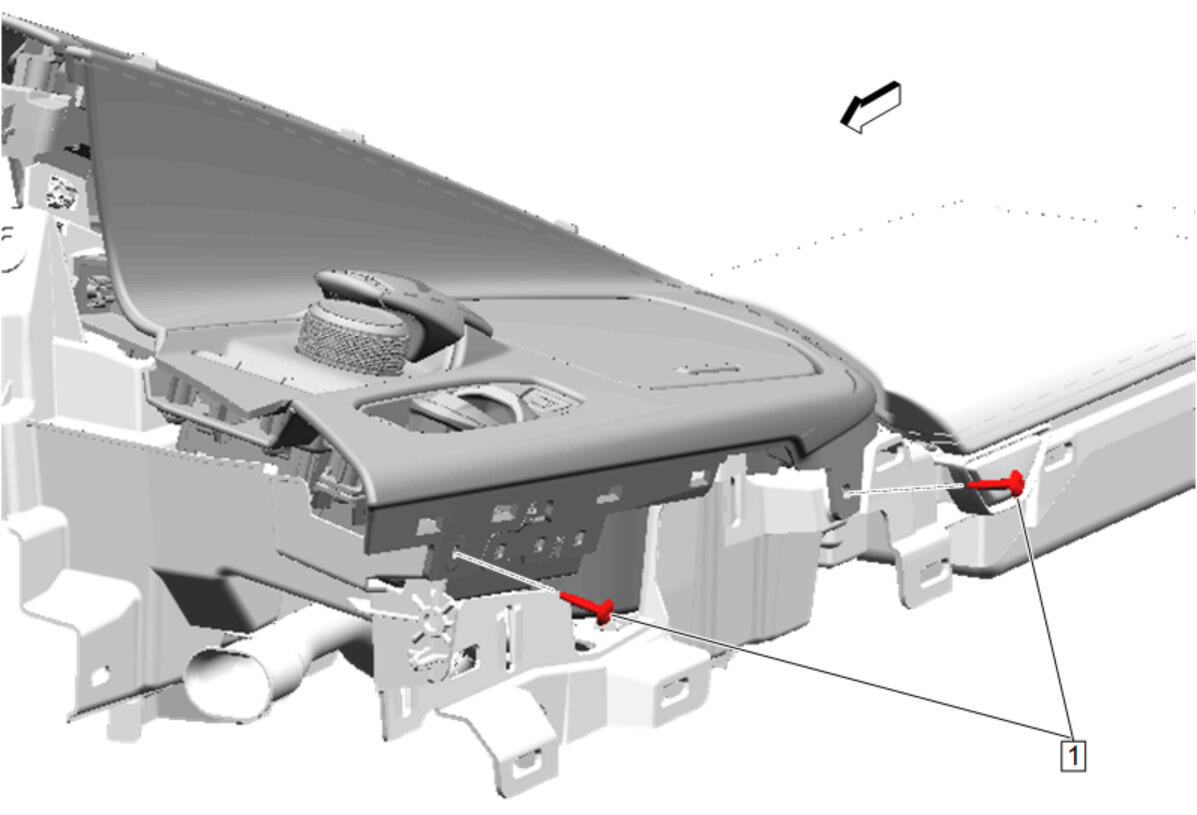

Front Floor Console Trim Plate Bolt (1) - Remove [2x]

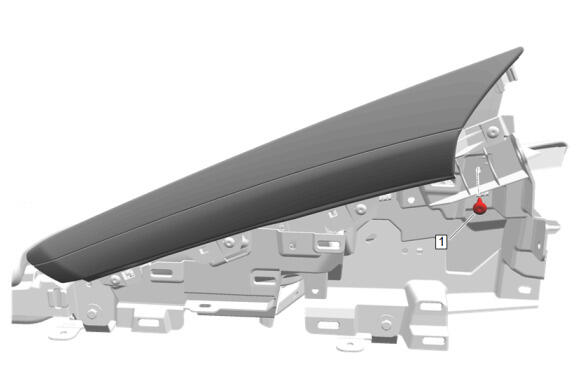

Front Floor Console Cup Holder Bolt (1) - Remove
- NOTE:
It is not necessary to remove the heater and air conditioning user interface control with the front floor console trim plate.

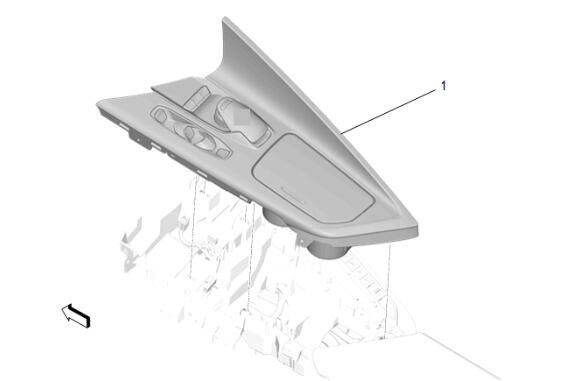

Front Floor Console Trim Plate (1) - Remove

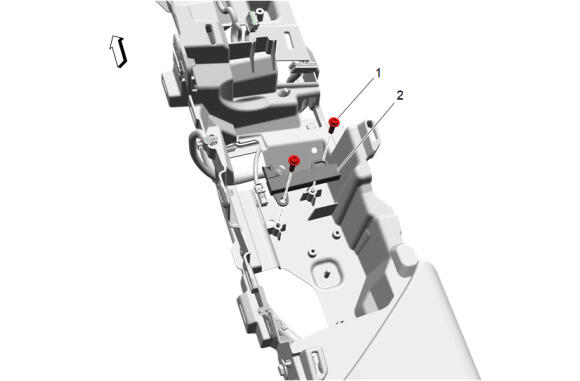

Front Floor Console Cup Holder Bolt (1) - Remove [2x]
- Low Frequency Console Antenna (2) - Remove
- Disconnect the electrical connectors.
