Removal Procedure

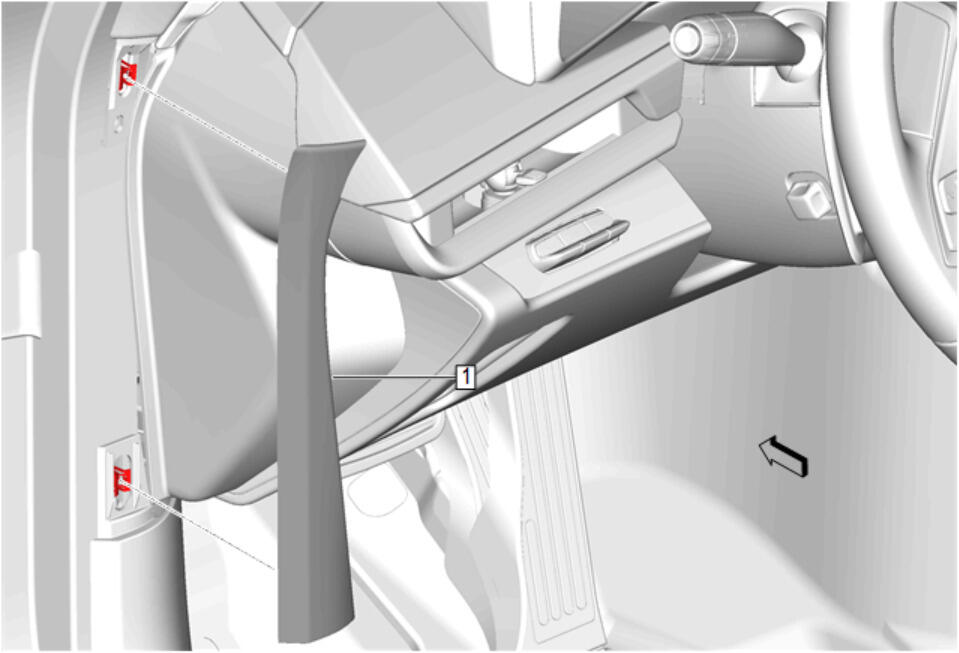

Remove the left body hinge pillar garnish molding (1). Body Hinge Pillar Garnish Molding Replacement
- Remove the left windshield garnish molding. Windshield Garnish Molding Replacement

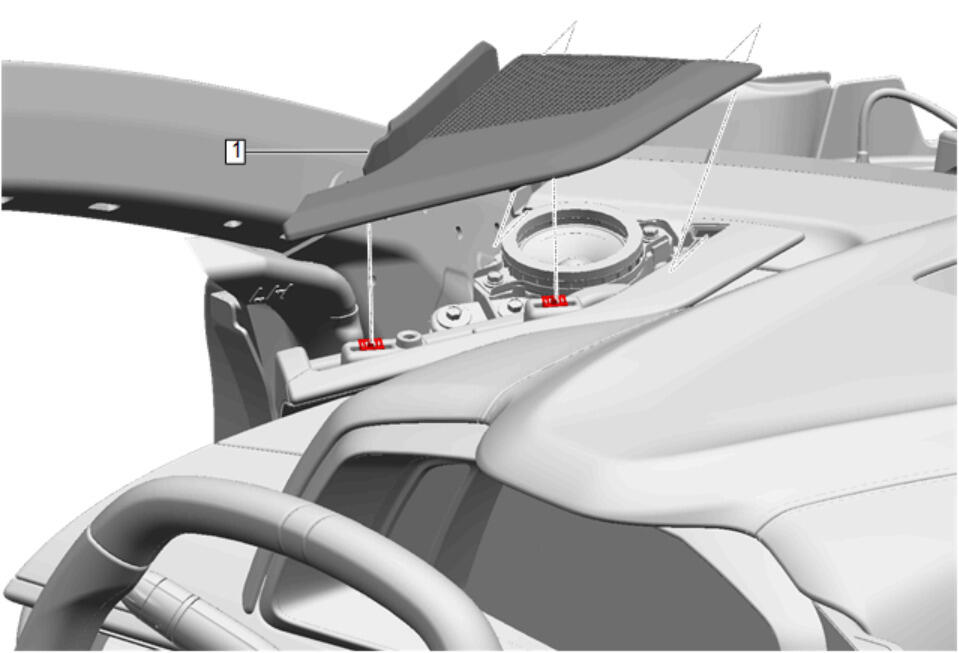

Remove the left instrument panel trim pad radio speaker opening cover (1). Instrument Panel Trim Pad Radio Speaker Opening Cover Replacement

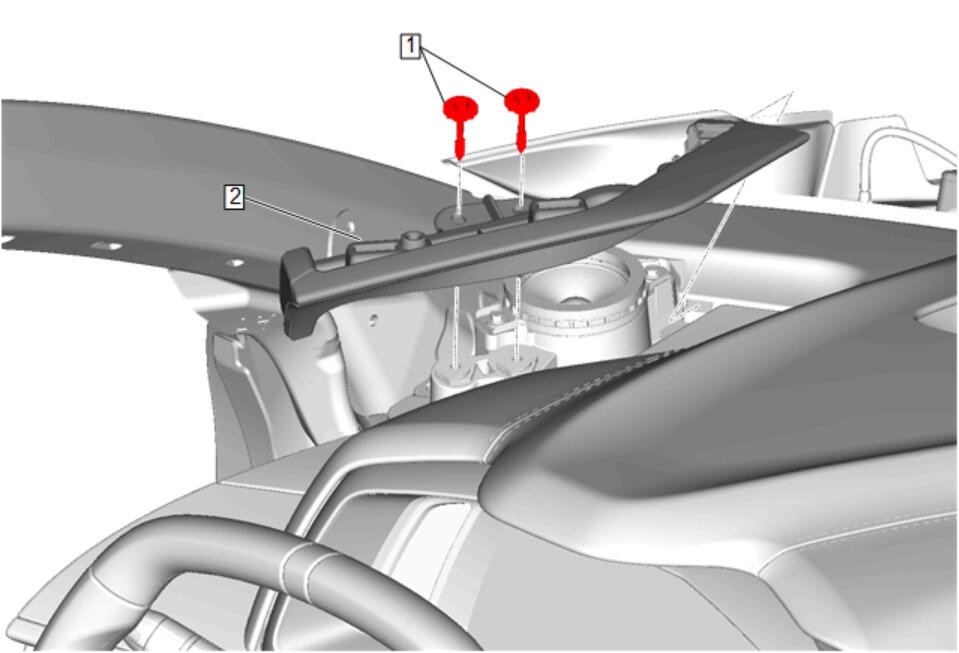

Remove the left radio front speaker grille molding (2). Radio Front Speaker Grille Molding Replacement

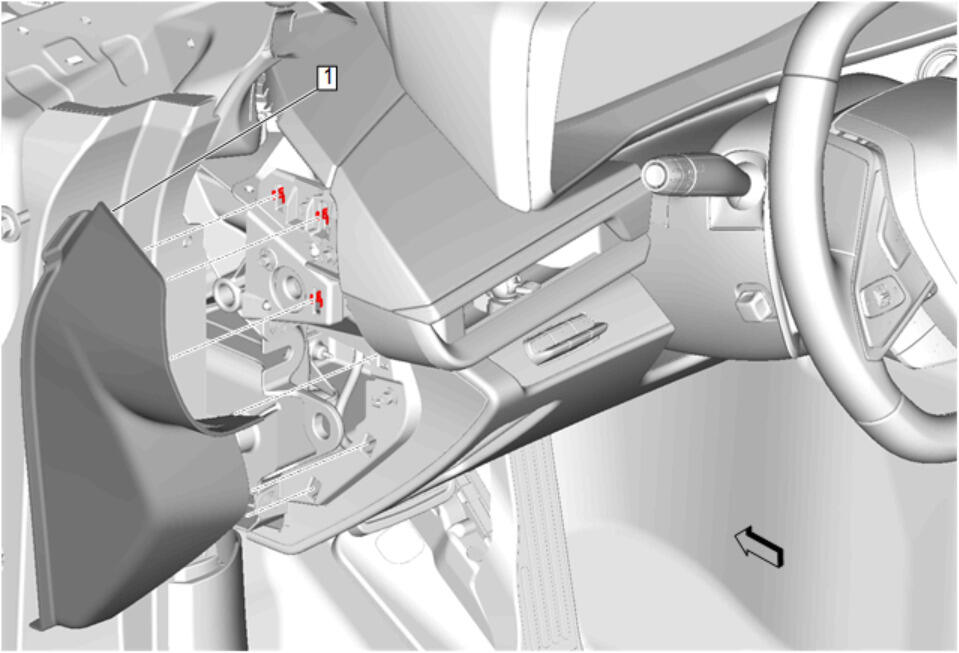

Remove the left instrument panel outer trim cover (1). Instrument Panel Outer Trim Cover Replacement

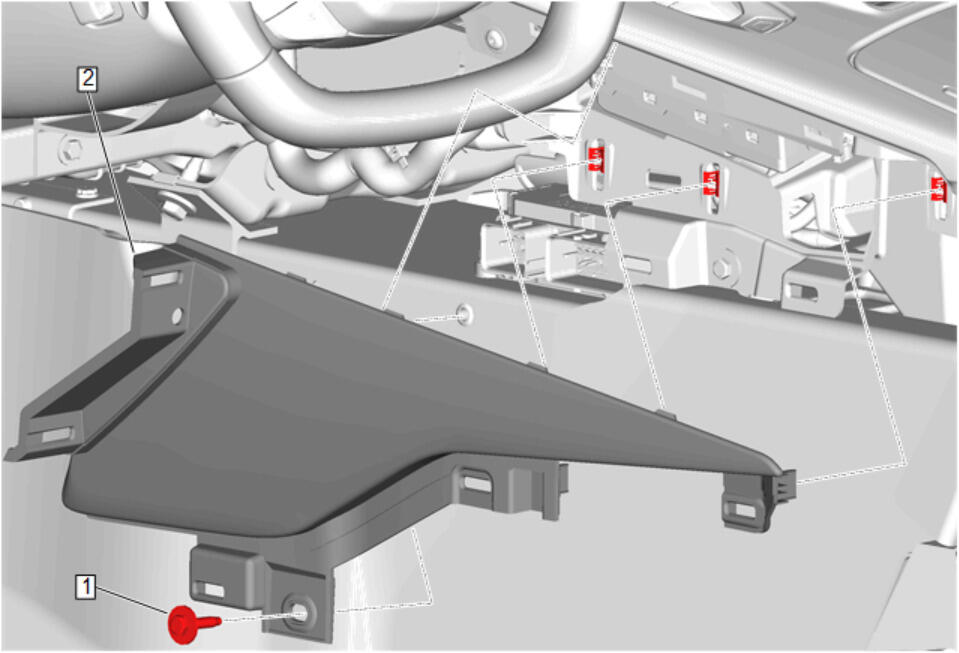

Instrument Panel Knee Bolster (2) - Remove - Instrument Panel Knee Bolster Replacement

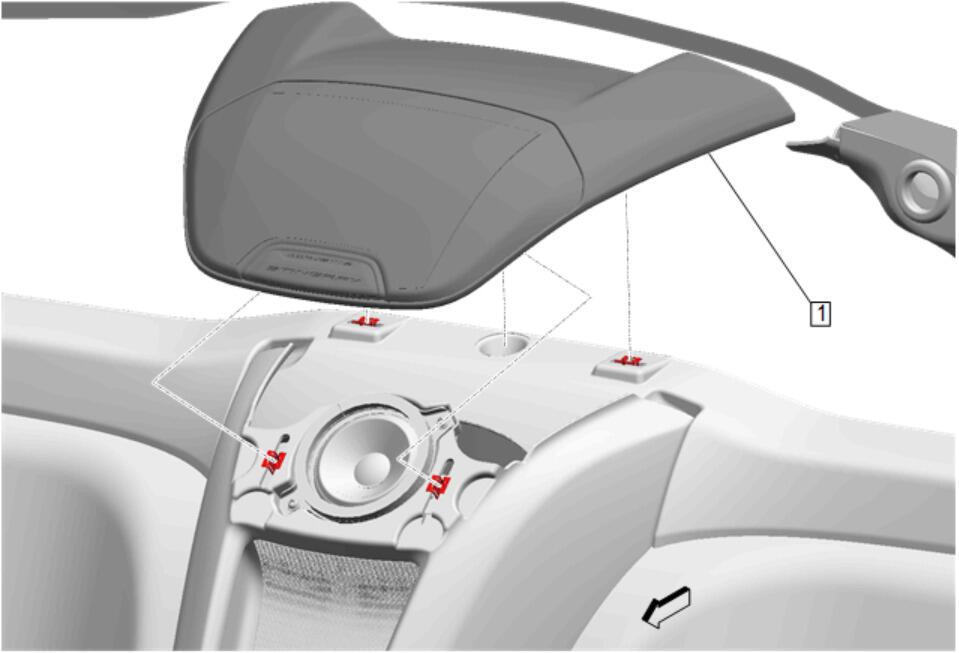

Radio Rear Quarter Trim Panel Speaker Grille (1) - Remove - Radio Rear Quarter Trim Panel Speaker Grille Replacement (Coupe) , or Radio Rear Quarter Trim Panel Speaker Grille Replacement (Convertible)
Rear Compartment Closeout Panel (1) - Remove - Rear Compartment Closeout Panel Replacement

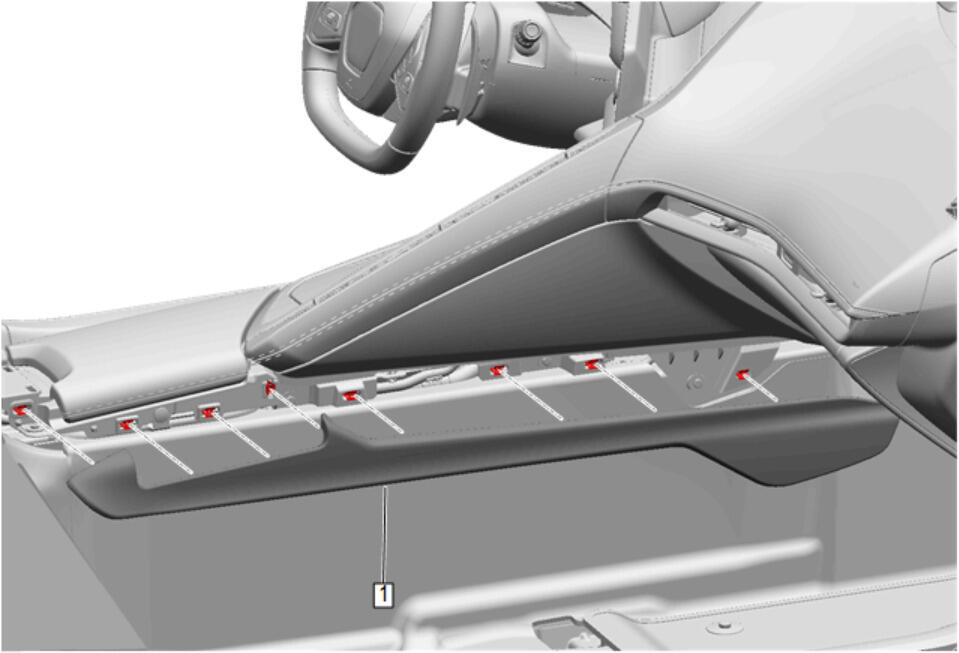

Front Floor Rear Console Side Trim Panel - Left Side (1) - Remove - Front Floor Rear Console Side Trim Panel Replacement - Left Side
Front Floor Rear Console Side Trim Panel - Right Side (1) - Remove - Front Floor Rear Console Side Trim Panel Replacement - Right Side

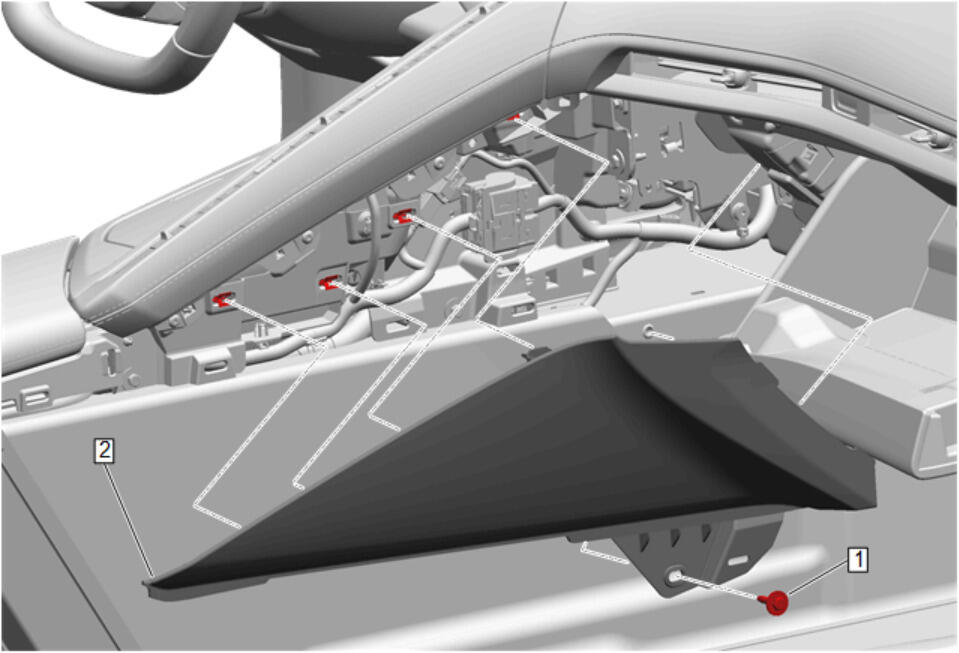

Front Floor Console Applique - Left Side (2) - Remove - Front Floor Console Applique Replacement - Left Side
Front Floor Console Extension Panel (2) - Remove - Front Floor Console Extension Panel Replacement

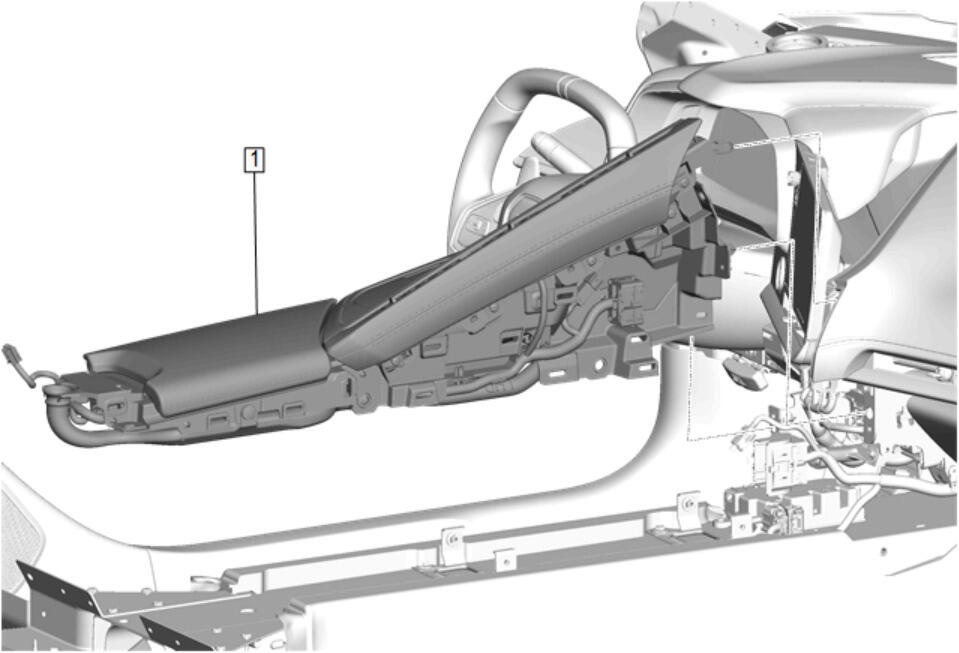

Front Floor Console Compartment (1) - Remove - Front Floor Console Compartment Replacement
Disconnect the electrical connectors.
- Release the retaining tabs.

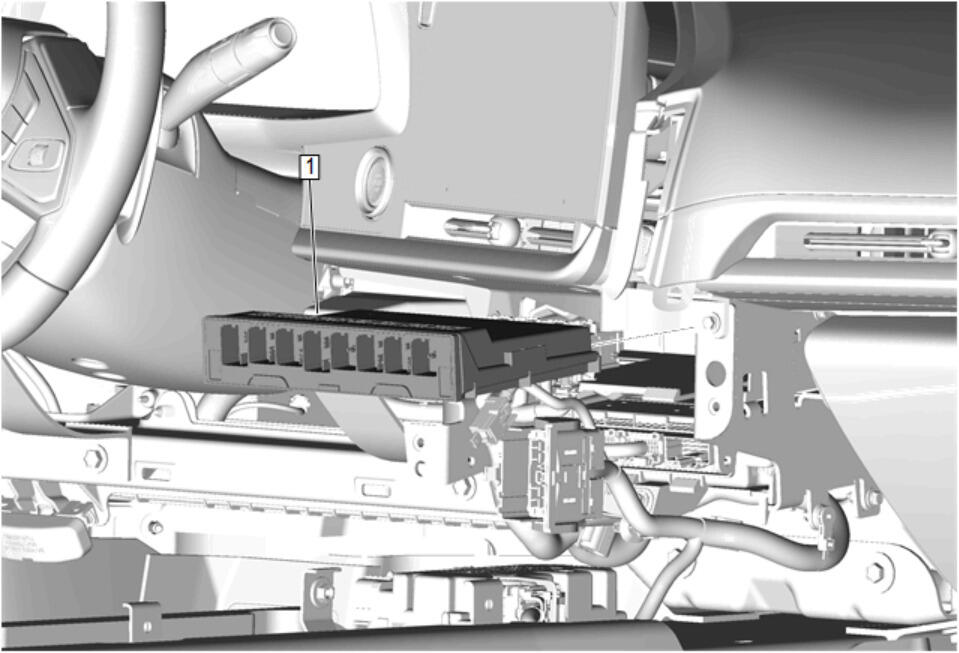

- Body Control Module (1) - Remove
