Installation Procedure

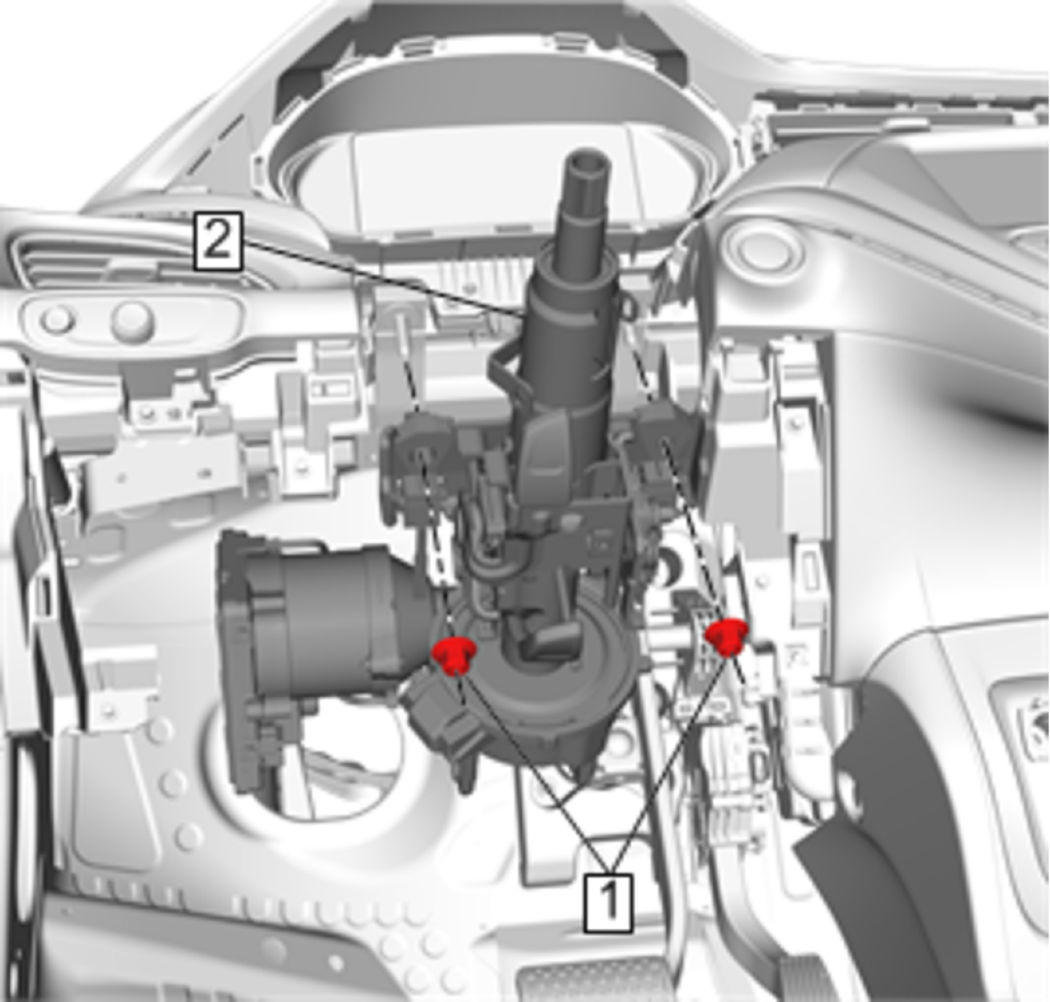

Steering Column (2) - Install
- Support the steering column.
- Steering Column Upper Support Bracket Nut (1) - Install, but do NOT tighten [ 2x ]

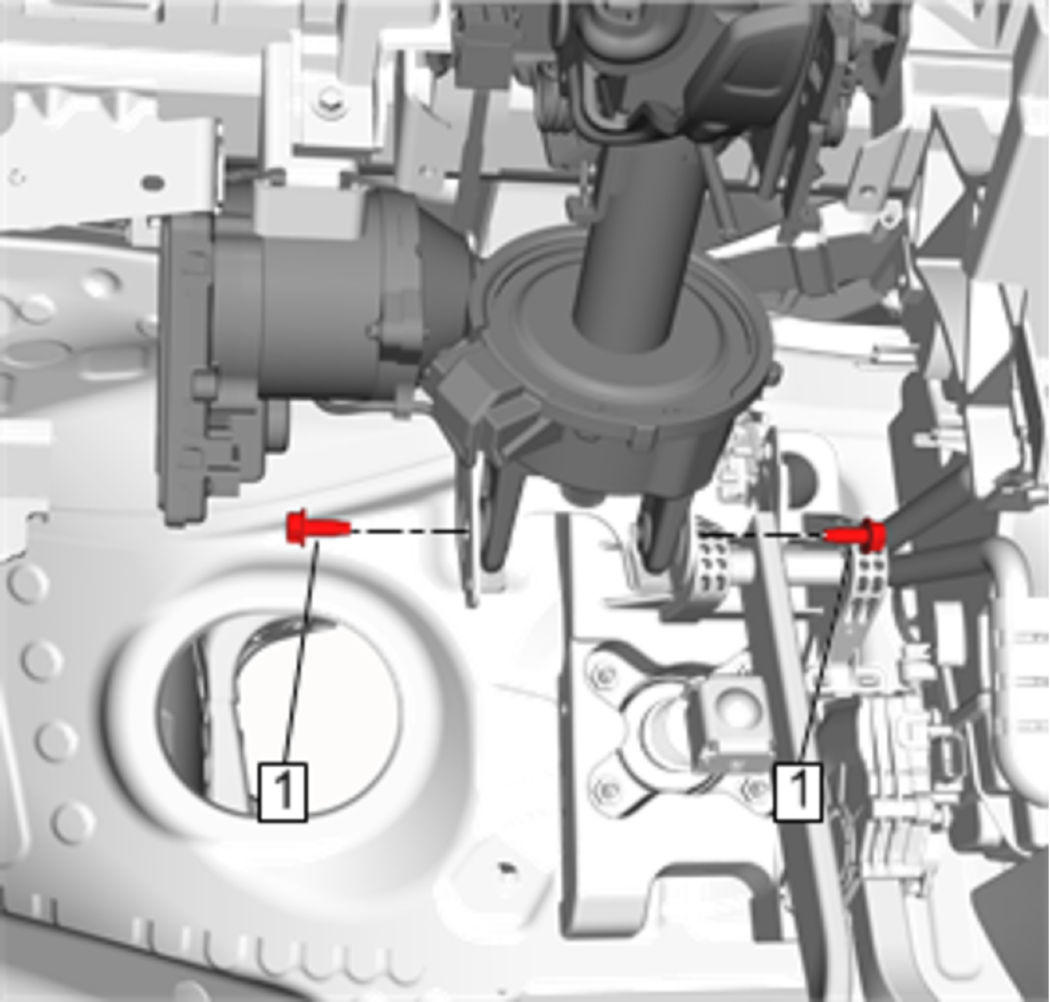

Steering Column Lower Support Bracket Bolt (1) - Install, but do NOT tighten [ 2x ]
-
Courtesy of GENERAL MOTORS COMPANY
CAUTION:Refer to Fastener Caution .
CAUTION:Ensure all fasteners are securely seated before applying needed torque. Failure to do so may result in component damage or malfunctioning of steering column.

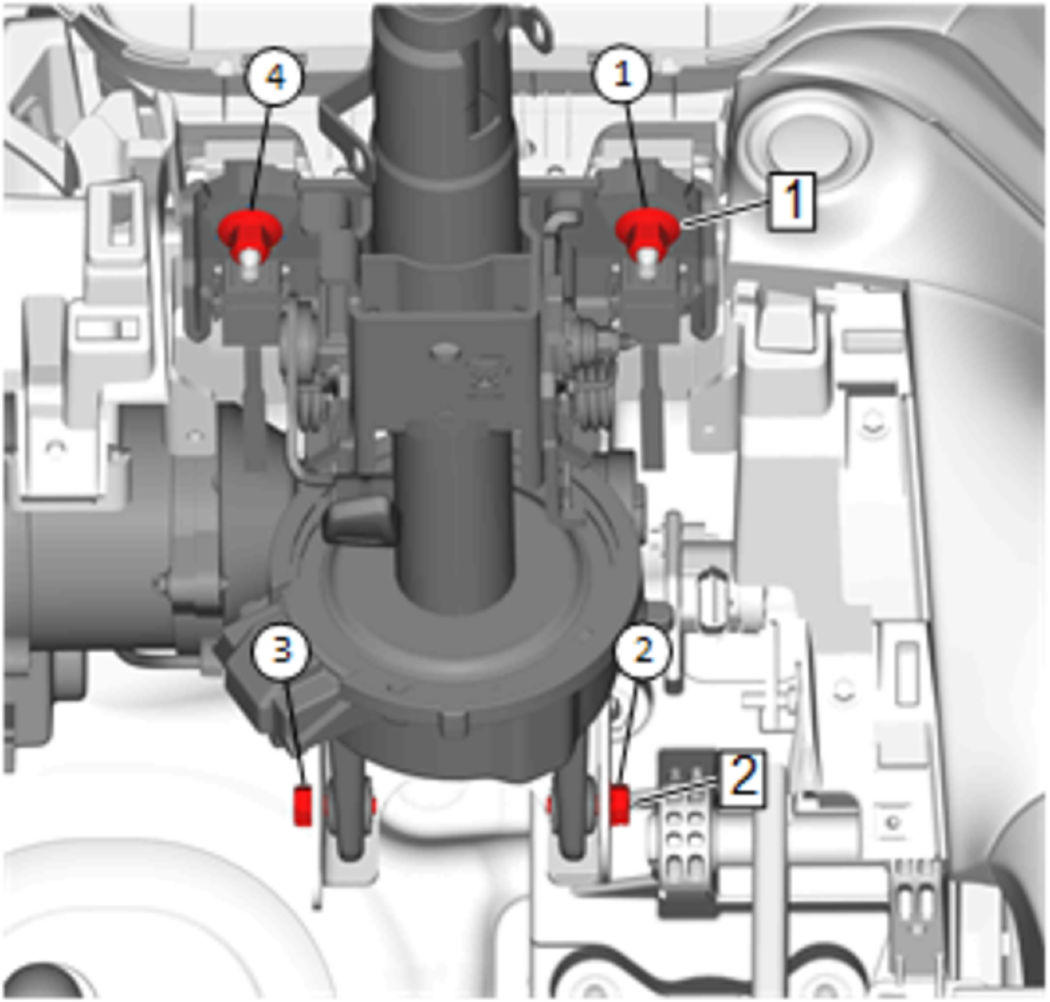

Tighten the 2 steering column upper support bracket nuts (1) and the 2 steering column lower support bracket bolts (2) in the sequence shown to 22 N.m (16 lb-ft).
- Remove the support from the steering column.
- Install the instrument panel wiring harness clips to the steering column as necessary.
- Install the steering column wiring harness as necessary.
- Intermediate Steering Shaft - Install - Intermediate Steering Shaft Replacement
- Floor Front Air Outlet Duct - Left Side - Install - Floor Front Air Outlet Duct Replacement - Left Side
- Instrument Panel Lower Airbag Bracket - Install - Instrument Panel Lower Airbag Bracket Replacement
- Instrument Panel Knee Bolster - Install - Instrument Panel Knee Bolster Replacement
- Turn Signal Switch Bracket - Install - Turn Signal Switch Bracket Replacement
- Steering Column Lower Trim Cover - Install - Steering Column Lower Trim Cover Replacement
- Steering Wheel - Install - Steering Wheel Replacement
- Enable the SIR System. SIR Disabling and Enabling
- Program the power steering control module. Control Module References
- Center the steering angle sensor. Steering Wheel Angle Sensor Centering
