Installation Procedure

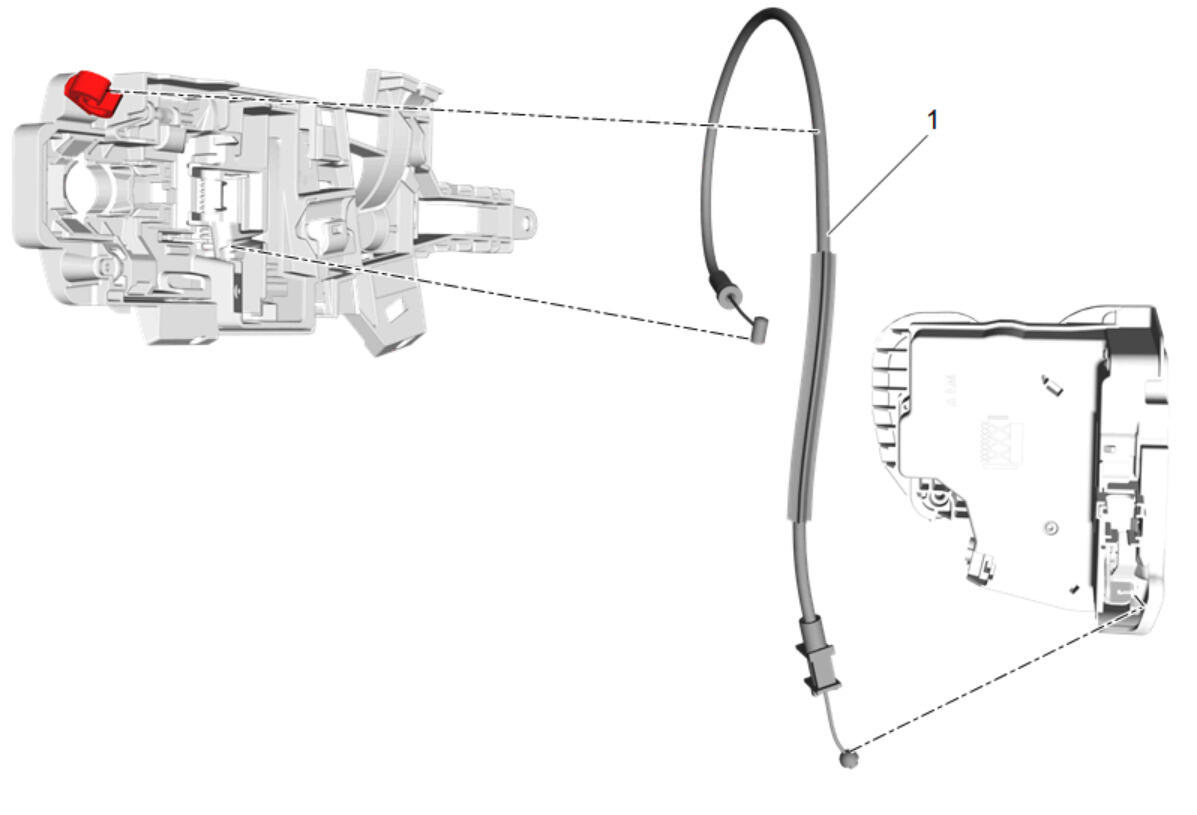

Rear Side Door Inside Handle Cable (1) - Install - Rear Side Door Inside Handle Cable Replacement

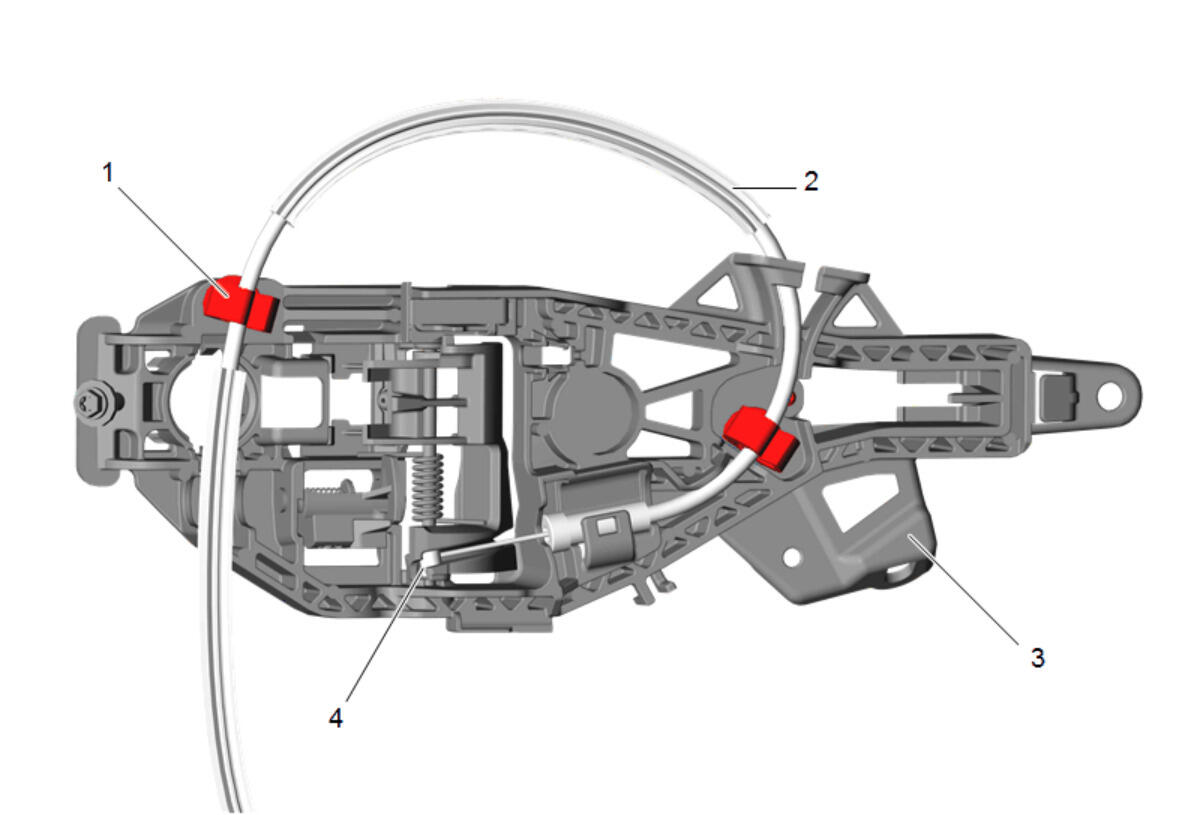

Rear Side Door Outside Handle Cable (1) - Install - Rear Side Door Outside Handle Cable Replacement

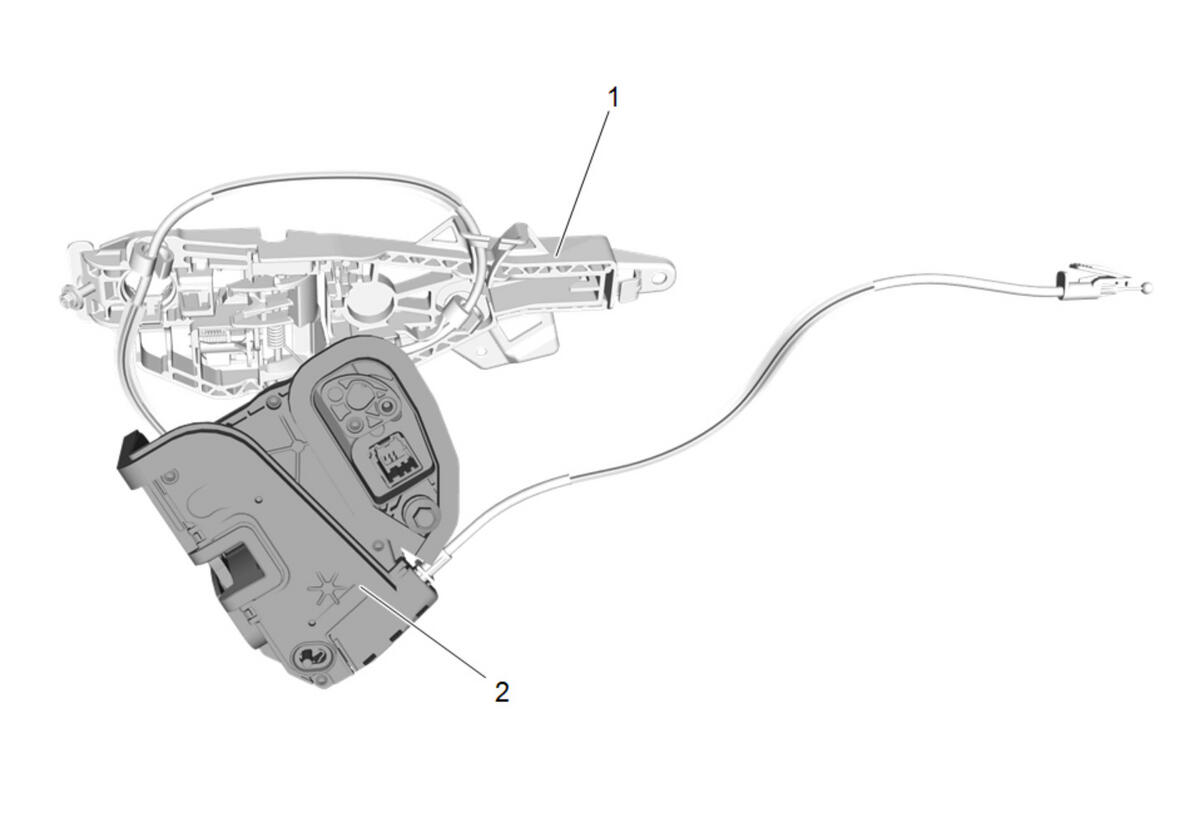

Install the rear side door outside handle bracket (1) and the rear side door latch (2) in the rear side door.
-

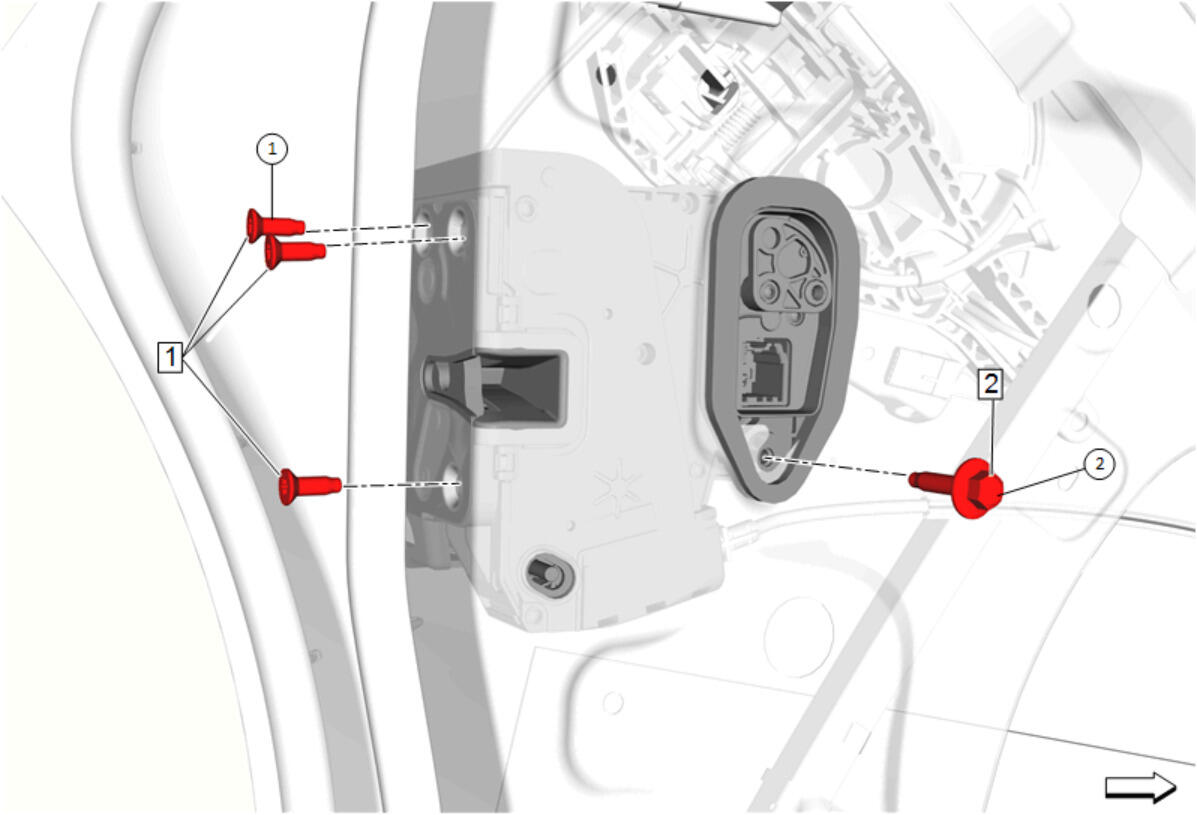

Fig 1: Identifying Rear Side Door Latch Bolts And Screw With Loosening Sequence And Tightening Sequence
Courtesy of GENERAL MOTORS COMPANY
CAUTION:Refer to Fastener Caution
NOTE:Tighten in proper sequence to prevent damage to the latch mechanism.
Rear Side Door Latch Bolt (1) - Install and tighten [3x] 9 N.m (80 lb in)
- Rear Side Door Latch Screw (2) - Install and tighten 11 N.m (97 lb in)
- Connect the electrical connector.
Rear Side Door Outside Handle Bracket (3) - Install - Rear Side Door Outside Handle Bracket Replacement

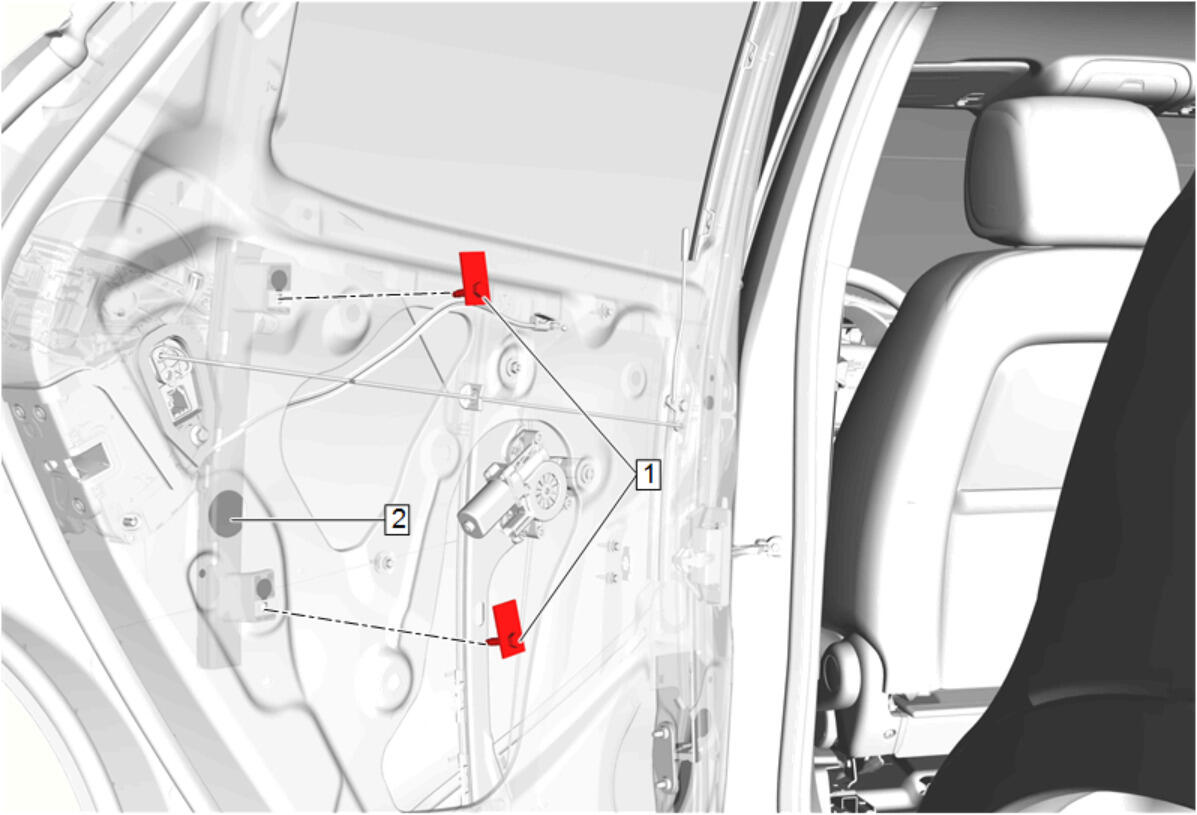

Position the rear side door window channel rear retainer (2).
- Rear Side Door Window Weatherstrip Bolt- Lower (1) - Install - Rear Side Door Window Replacement
- Connect all electrical connectors.

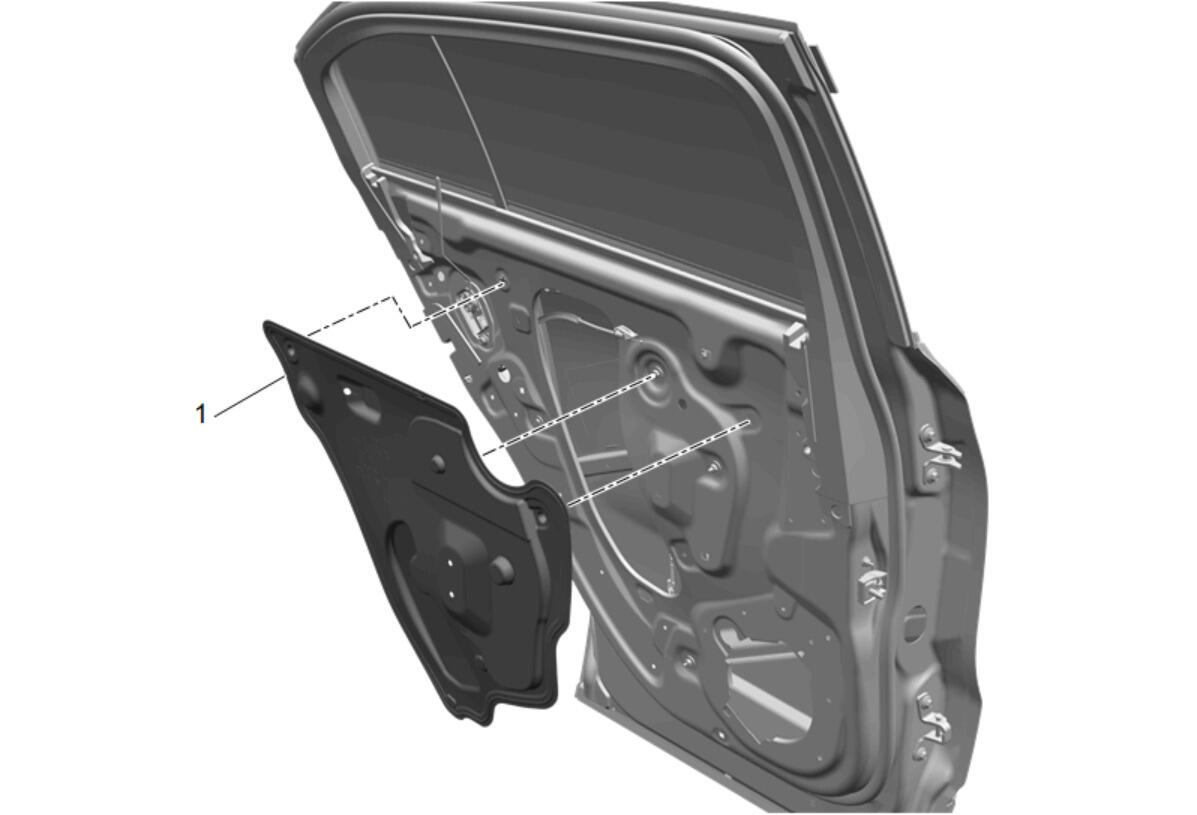

Rear Side Door Water Deflector (1) - Install - Rear Side Door Water Deflector Replacement
- Inspect the door latch, window and outside handle for proper operation before installing the door trim.
