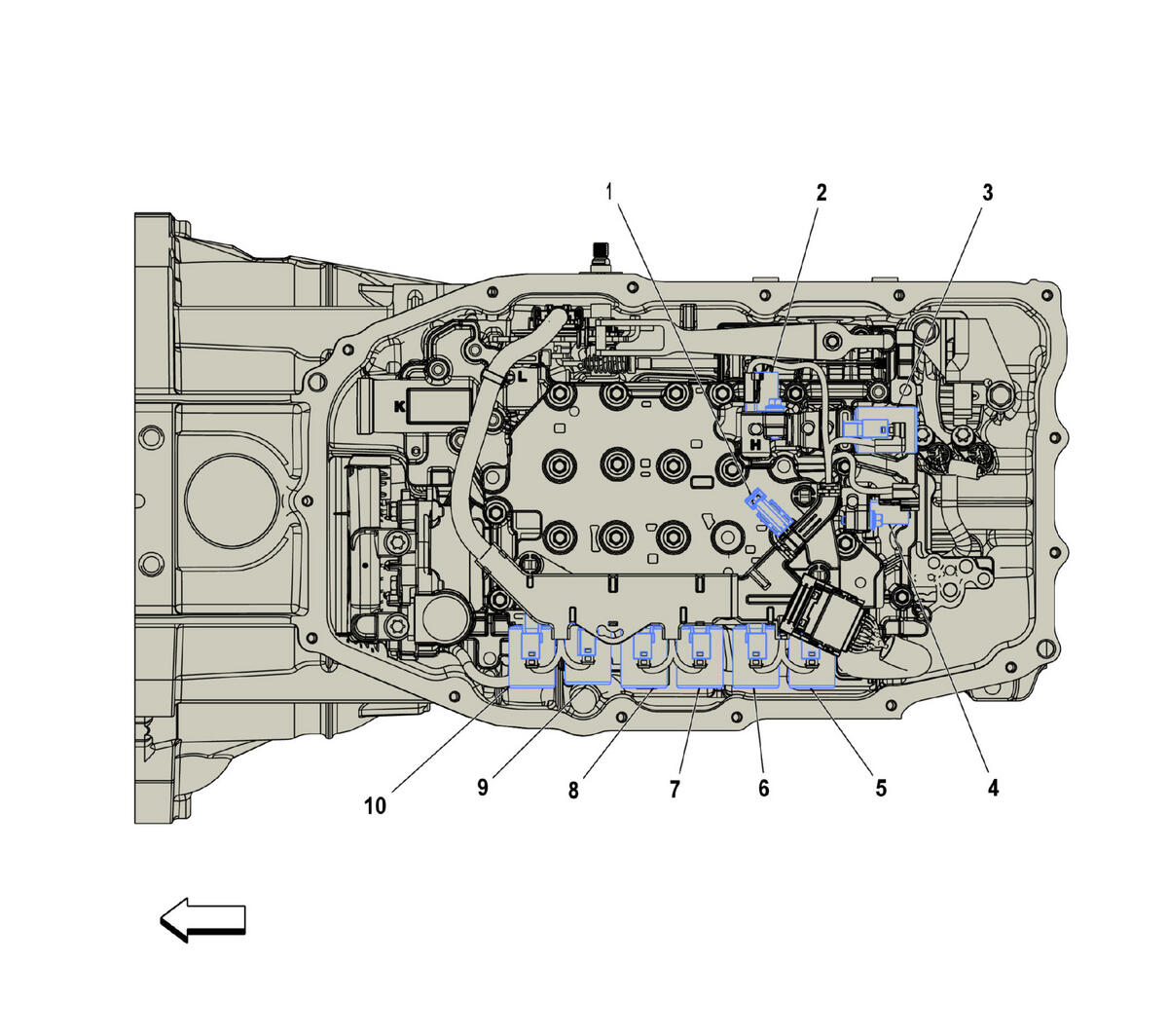

Automatic Transmission Valve Body Components (M5T)

GM4910889Courtesy of GENERAL MOTORS COMPANY
Items
1. B13 Transmission Fluid Temperature Sensor (MF6/MGL/M5T) B13 Transmission Fluid Temperature Sensor (M5T)B13 Transmission Fluid Temperature Sensor (MGL/MF6)
2. Q77H Transmission Control Solenoid Valve 8 Q77H Transmission Control Solenoid Valve 8 (M5T/M5U)Q77H Transmission Control Solenoid Valve 8 (MF6/MGL)
3. Q77F Transmission Control Solenoid Valve 6 Q77F Transmission Control Solenoid Valve 6 (M5T/M5U)Q77F Transmission Control Solenoid Valve 6 (MF6/MGL)
4. Q77J Transmission Control Solenoid Valve 9 Q77J Transmission Control Solenoid Valve 9 (M5T/M5U)
5. Q77B Transmission Control Solenoid Valve 2 Q77B Transmission Control Solenoid Valve 2 (M5T/M5U)Q77B Transmission Control Solenoid Valve 2 (MF6/MGL)
6. Q77A Transmission Control Solenoid Valve 1 Q77A Transmission Control Solenoid Valve 1 (M5T/M5U)Q77A Transmission Control Solenoid Valve 1 (MF6/MGL)
7. Q77E Transmission Control Solenoid Valve 5 Q77E Transmission Control Solenoid Valve 5 (M5T/M5U)Q77E Transmission Control Solenoid Valve 5 (MF6/MGL)
8. Q77C Transmission Control Solenoid Valve 3 Q77C Transmission Control Solenoid Valve 3 (M5T/M5U)Q77C Transmission Control Solenoid Valve 3 (MF6/MGL)
9. Q77D Transmission Control Solenoid Valve 4 Q77D Transmission Control Solenoid Valve 4 (M5T/M5U)Q77D Transmission Control Solenoid Valve 4 (MF6/MGL)
10. Q77G Transmission Control Solenoid Valve 7 Q77G Transmission Control Solenoid Valve 7 (M5T/M5U)Q77G Transmission Control Solenoid Valve 7 (MF6/MGL)
