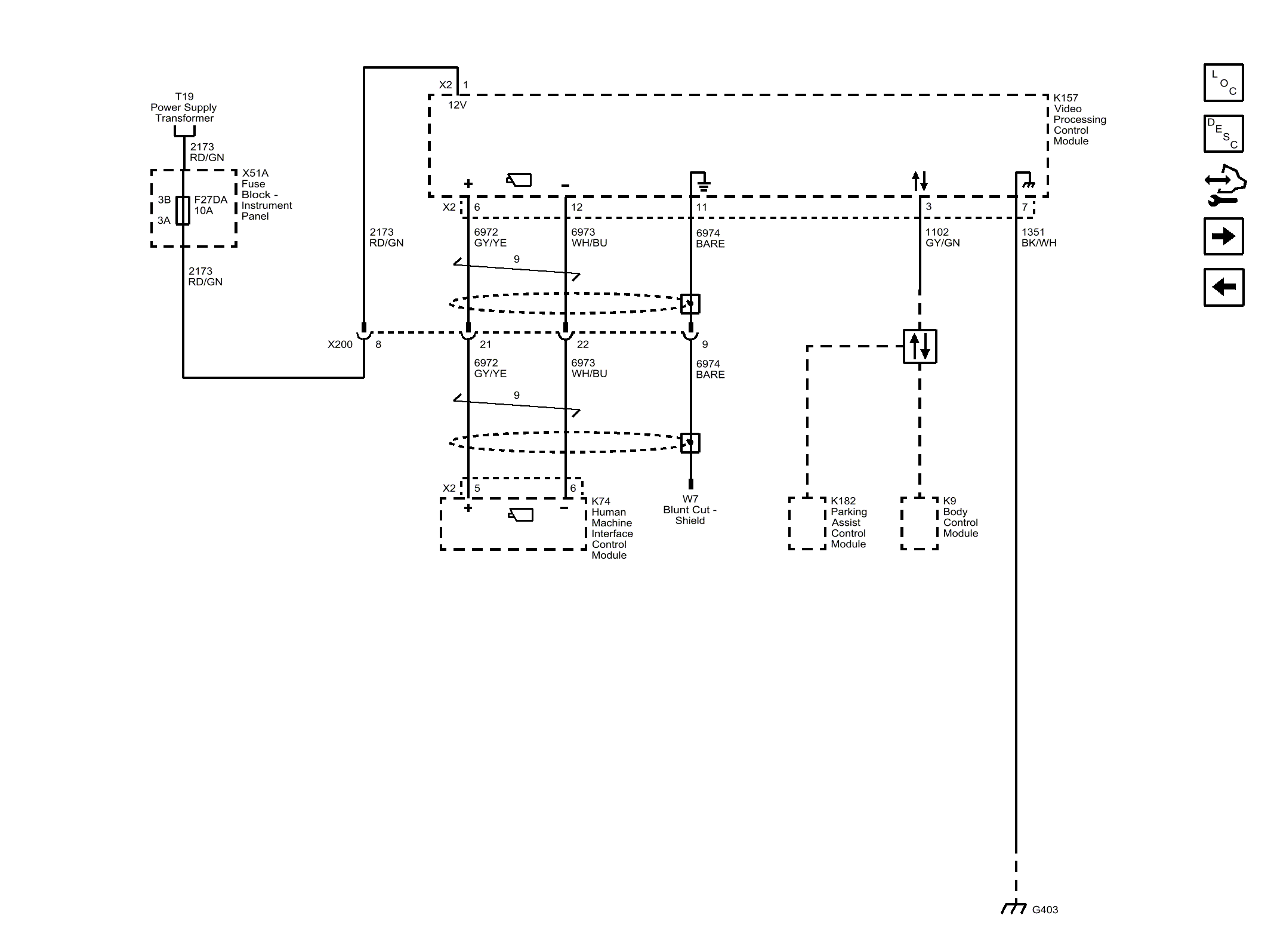

360 Degree Vision - Module Power, Ground, Serial Data, and Camera Signals (UVH with UDA/UE3/UI3)
360 Degree Vision - Module Power, Ground, Serial Data, and Camera Signals (UVH with UDA/UE3/UI3)
