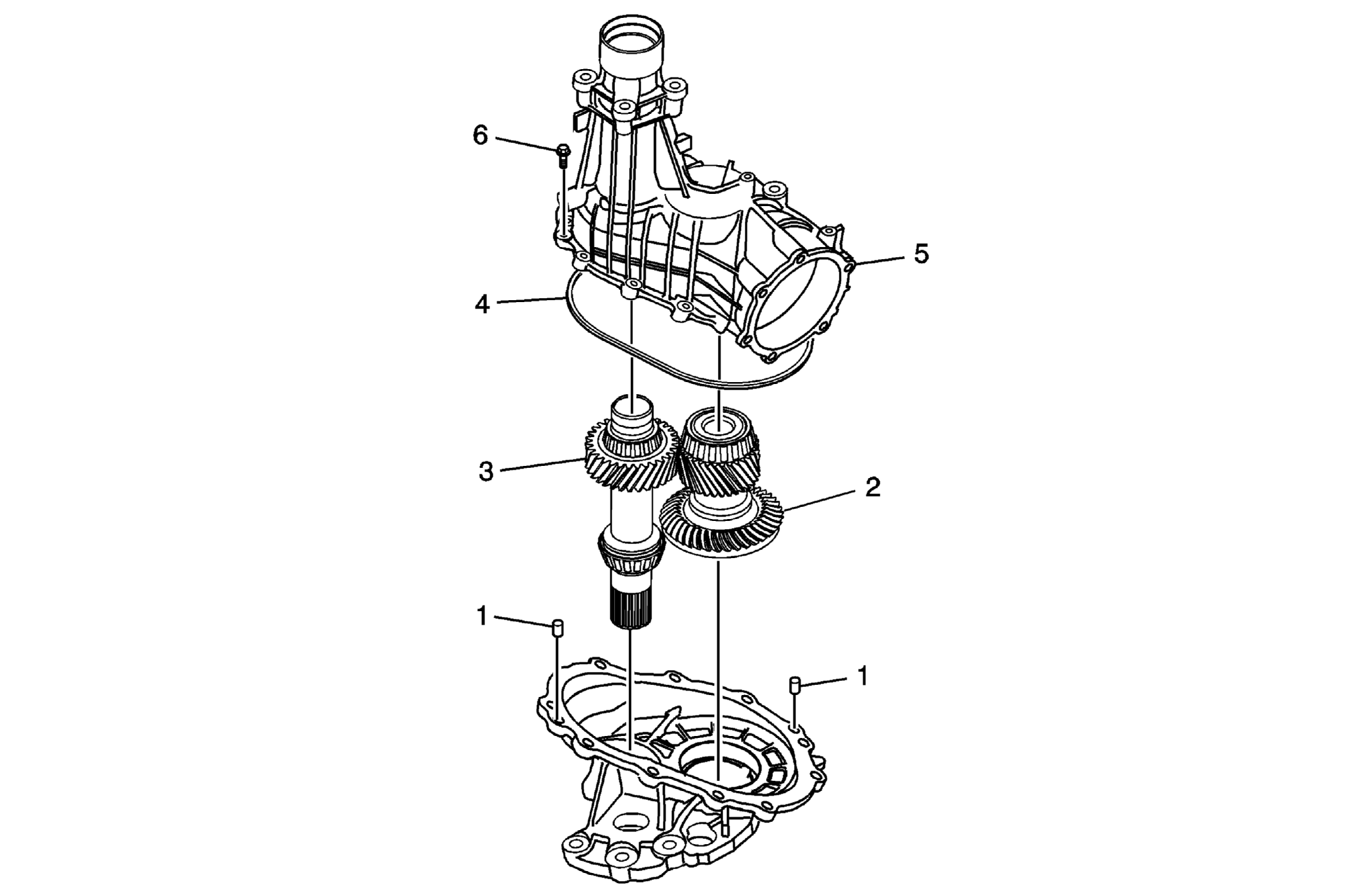

Right Transfer Case, Input Shaft, and Output Drive Shaft Installation
Right Transfer Case, Input Shaft, and Output Drive Shaft Installation
| Callout | Component Name |
|---|---|
| 1 | Transfer Case Half Locating Pin (Qty: 2) |
| 2 | Transfer Case Input Shaft
NOTE:
Install the input and output shafts as a set with the splines engaged. |
| 3 | Transfer Case Rear Output Drive Shaft |
| 4 | Transfer Case Seal to the Transfer Case - Right |
| 5 | Transfer Case - Right |
| 6 | Transfer Case Half Bolt (Qty: 11)
CAUTION:
Refer to Fastener Caution Tighten 29 N.m (21 lb ft) |
