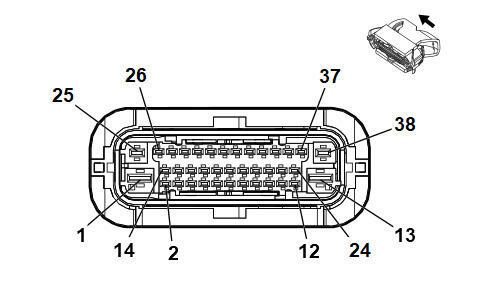

K38 Chassis Control Module X2
WARNING: This page is about a different car, the 2017 Chevrolet Corvette. However, it is still accessible from the selected car via links, so may be relevant.
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 13655518
- Service Connector: 19303771
- Description: 38-Way F 1.5 CTS, 2.8 MCP, 4.8 MCP Series, Sealed (BK with BN Inner Connector)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
19119381 |
J-35616-14 (GN) |
J-38125-215A |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
- |
- |
- |
Not Occupied |
- |
- |
| 2 |
0.5 |
L-BU/YE |
6105 |
High Speed GMLAN Serial Data (+) 2 |
I |
- |
| 3 |
0.5 |
L-BU/YE |
6105 |
High Speed GMLAN Serial Data (+) 2 |
I |
- |
| 4 |
0.5 |
WH |
6106 |
High Speed GMLAN Serial Data (-) 2 |
I |
- |
| 5 |
0.5 |
WH |
6106 |
High Speed GMLAN Serial Data (-) 2 |
I |
- |
| 6 - 38 |
- |
- |
- |
Not Occupied |
- |
- |
