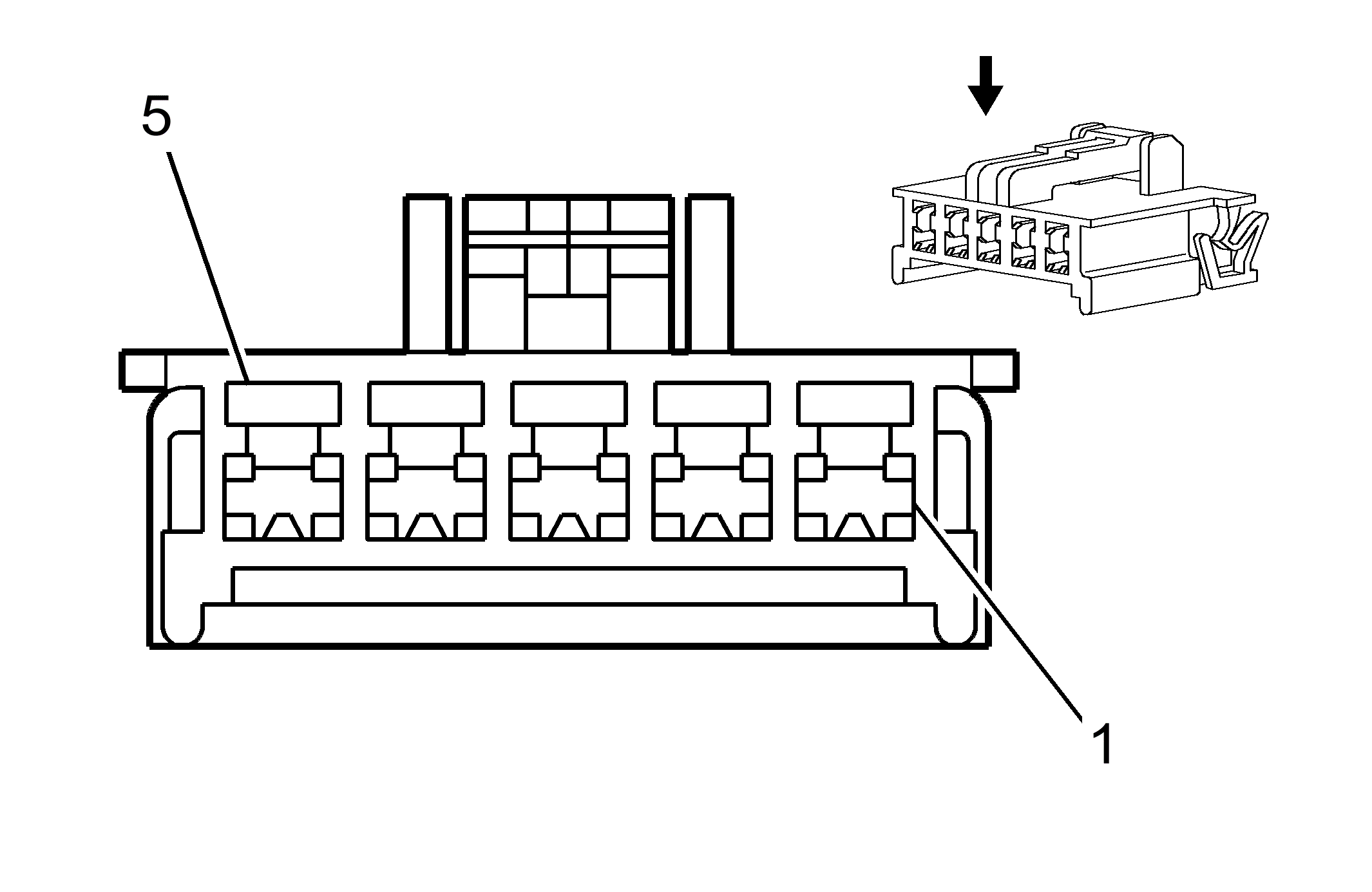

M51D Seat Horizontal Motor - Driver
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | J-35616-14 (GN) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| II | Not Required | J-35616-18 (BK) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 1.25 2 |
TN TN |
285 285 |
Driver Power Seat Horizontal Motor Forward Control Driver Power Seat Horizontal Motor Forward Control |
II I |
AG3 AH5 |
| 2 - 4 | - | - | - | Not Occupied | - | - |
| 5 | 1 2 |
GN GN |
284 284 |
Driver Power Seat Horizontal Motor Rearward Control Driver Power Seat Horizontal Motor Rearward Control |
II I |
AG3 AH5 |
