Passenger Seat Components

Passenger Seat Components

Items
1. B153P Seat Belt Buckle - Passenger B153P Seat Belt Buckle - Passenger
2. E14D Seat Heating Element - Passenger Cushion (KA1 or KB6 or SPO Accessory) E14D Seat Heating Element - Passenger Cushion (KA1)E14D Seat Heating Element - Passenger Cushion (KB6)
3. F106D Seat Side Air Bag - Driver F106D Seat Side Air Bag - Driver
4. K85 Passenger Presence Module K85 Passenger Presence Module
5. M56P Seat Recline Motor - Passenger (AH8) M56P Seat Recline Motor - Passenger
6. M52P Seat Lumbar Support Horizontal Motor - Passenger (AAQ) M52P Seat Lumbar Support Horizontal Motor - Passenger
7. K53P Seat Blower Assembly - Passenger Back (KB6) K53P Seat Blower Assembly - Passenger Back (KB6)
8. M51P Seat Horizontal Motor - Passenger (AAQ or AG2) M51P Seat Horizontal Motor - Passenger
9. K55P Seat Blower Assembly - Passenger Cushion (KB6) K55P Seat Blower Assembly - Passenger Cushion (KB6)
10. F113P Seat Belt Anchor Pretensioner - Passenger F113P Seat Belt Anchor Pretensioner - Passenger
11. S65P Seat Lumbar Support Switch - Passenger (AH8) S65P Seat Lumbar Support Switch - Passenger
12. E14C Seat Heating Element - Passenger Back (KA1 or KB6 or SPO Accessory) E14C Seat Heating Element - Passenger Back (KA1)E14C Seat Heating Element - Passenger Back (KB6)
13. S64P Seat Adjuster Switch - Passenger (AH8 or AG2) S64P Seat Adjuster Switch - Passenger (AG2)

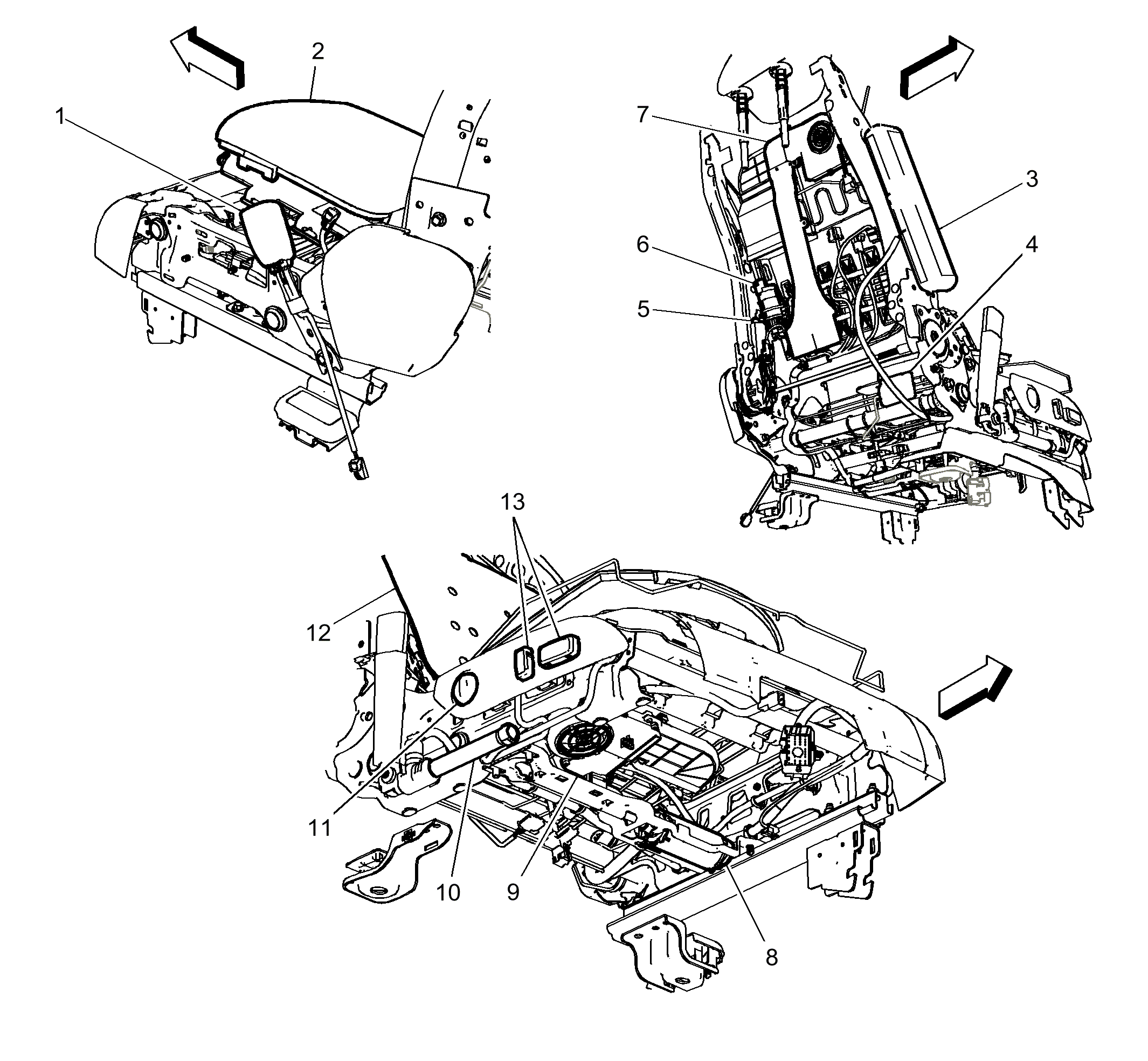

Fig 1: Passenger Seat Components
GM2156788Courtesy of GENERAL MOTORS COMPANY
