Exhaust Front Heat Shield Replacement

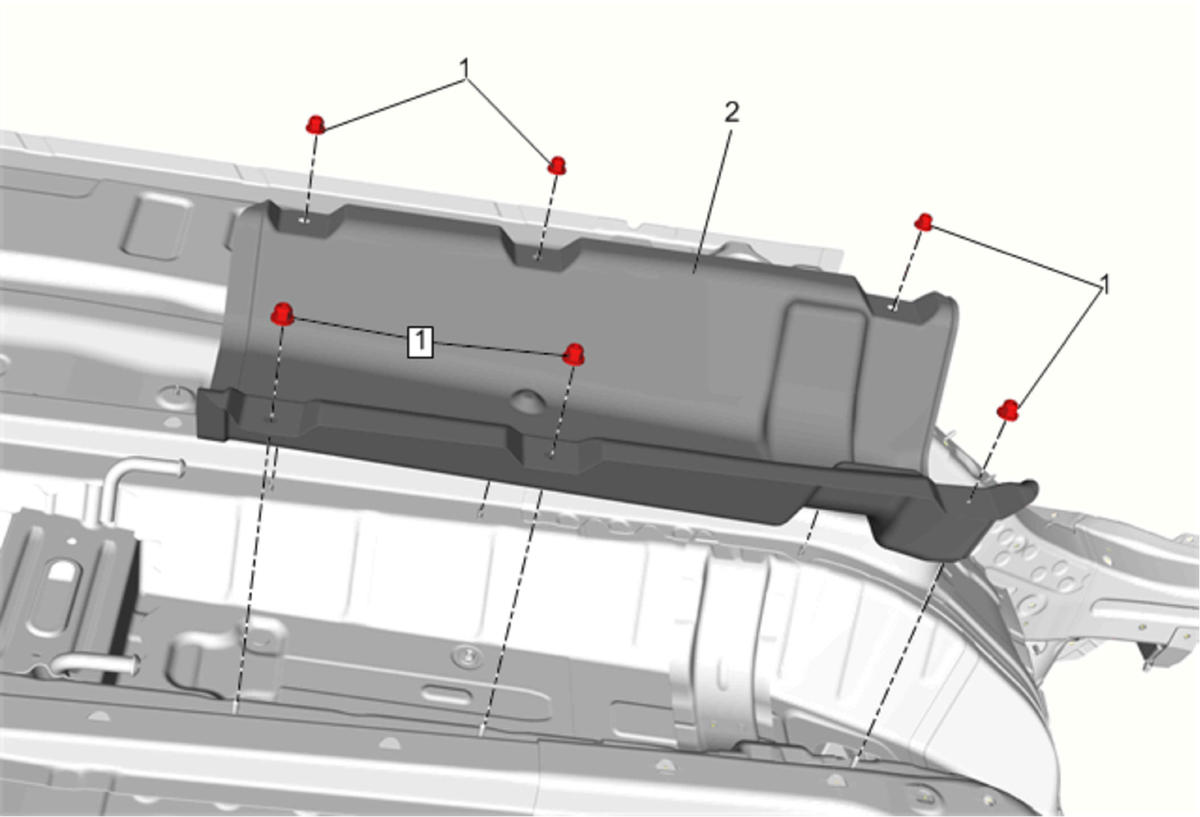

Fig 1: Exhaust Front Heat Shield
GM4021154Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
Preliminary Procedure
Remove the exhaust muffler. Refer to Exhaust Muffler Replacement (L5Q) Exhaust Muffler Replacement (LV7) .
1 Exhaust Front Heat Shield Nut (Qty: 6)
CAUTION: Refer to Fastener Caution .

Tighten
1 N.m (9 lb in)
2 Exhaust Front Heat Shield
