X50A Fuse Block - Underhood Label

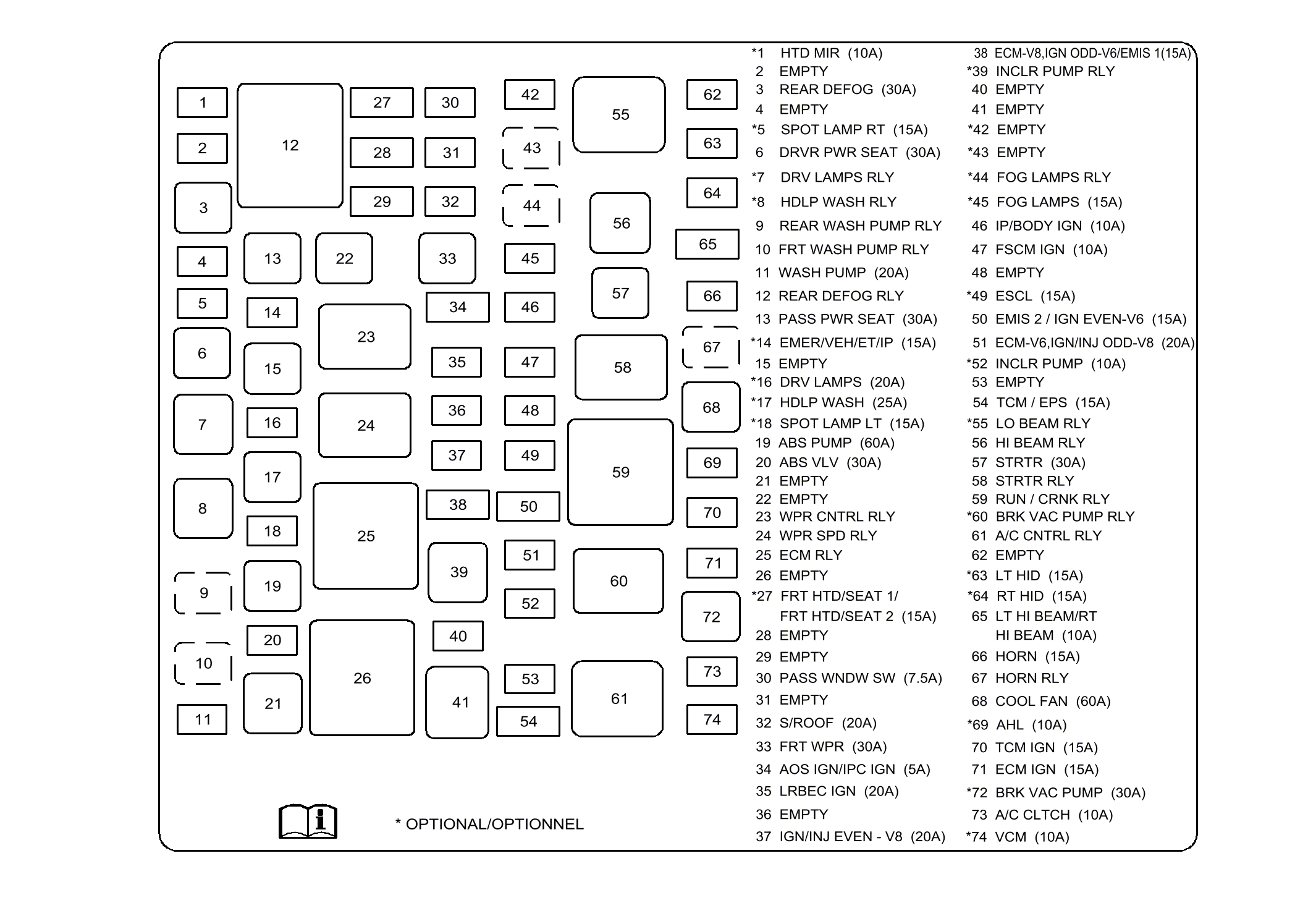

X50A FUSE BLOCK - UNDERHOOD FUSE AND RELAY IDENTIFICATION LEGEND
| No. | Device Label Name | Device Assigned Name | Rating | Description |
|---|---|---|---|---|
| Fuses | ||||
| 1 | HTD MIR (10A) | F1UA | 10A |
|
| 2 | EMPTY | F2UA | - |
|
| 3 | REAR DEFOG (30A) | F3UA | 30A |
|
| 4 | EMPTY | F4UA | - |
|
| 5 | SPOT LAMP RT (15A) | F5UA | 15A |
|
| 6 | DRVR PWR SEAT (30A) | F6UA | 30A |
|
| 11 | WASH PUMP (20A) | F11UA | 20A |
|
| 13 | PASS PWR SEAT (30A) | F13UA | 30A |
|
| 14 | EMER/VEH/FT/LP (15A) | F14UA | 15A |
|
| 15 | EMPTY | F15UA | - |
|
| 16 | DRV LAMPS (20A) | F16UA | 20A |
|
| 17 | HDLP WASH (25A) | F17UA | 25A |
|
| 18 | SPOT LAMP LT (15A) | F18UA | 15A |
|
| 19 | ABS PUMP (60A) | F19UA | 60A |
|
| 20 | ABS VLV (30A) | F20UA | 30A |
|
| 21 | EMPTY | F21UA | - |
|
| 22 | EMPTY | F22UA | - |
|
| 26 | EMPTY | F26UA | - |
|
| 27 | FRT HTD/SEAT 1/FRT HTD/SEAT 2 (15A) | F27UA | 15A |
|
| 28 | EMPTY | F28UA | - |
|
| 29 | EMPTY | F29UA | - |
|
| 30 | PASS WNDW SW (7.5A) | F30UA | 7.5A |
|
| 31 | EMPTY | F31UA | - |
|
| 32 | S/ROOF (20A) | F32UA | 20A |
|
| 33 | FRT WPR (30A) | F33UA | 30A |
|
| 34 | AOS IGN/IPC IGN (5A) | F34UA | 5A |
|
| 35 | LRBEC IGN (20A) | F35UA | 20A |
|
| 36 | EMPTY | F36UA | - |
|
| 37 | IGN/INJ EVEN - V8 (20A) | F37UA | 20A |
|
| 38 | ECM - V8, IGN ODD - V6/EMIS 1 (15A) | F38UA | 15A |
|
| 40 | EMPTY | F40UA | - |
|
| 41 | EMPTY | F41UA | - |
|
| 42 | REAR/WPR (20A) | F42UA | 20A |
|
| 43 | EMPTY | F43UA | - |
|
| 45 | FOG LAMPS (15A) | F45UA | 15A |
|
| 46 | IP/BODY IGN (10A) | F46UA | 10A |
|
| 47 | FSCM IGN (10A) | F47UA | 10A |
|
| 48 | EMPTY | F48UA | - |
|
| 49 | ESCL (15A) | F49UA | 15A |
|
| 50 | EMIS 2/ IGN EVEN-V6 (15A) | F50UA | 15A |
|
| 51 | ECM-V6, IGN/INJ ODD-V8 (20A) | F51UA | 20A |
|
| 52 | INCLR PUMP (10A) | F52UA | 10A |
|
| 53 | EMPTY | F53UA | - |
|
| 54 | TCM / EPS (15A) | F54UA | 15A |
|
| 57 | STRTR (30A) | F57UA | 30A |
|
| 62 | EMPTY | F62UA | - |
|
| 63 | LT HID (15A) | F63UA | 15A |
|
| 64 | RT HID (15A) | F64UA | 15A |
|
| 65 | LT HI BEAM/RT HI BEAM (10A) | F65UA | 10A |
|
| 66 | HORN (15A) | F66UA | 15A |
|
| 68 | COOL FAN (60A) | F68UA | 60A |
|
| 69 | AHL (10A) | F69UA | 10A |
|
| 70 | TCM IGN (15A) | F70UA | 15A |
|
| 71 | ECM IGN (15A) | F71UA | 15A |
|
| 72 | BRK VAC PUMP (30A) | F72UA | 30A |
|
| 73 | A/C CLTCH (10A) | F73UA | 10A |
|
| 74 | VCM (10A) | F74UA | 10A |
|
| Relays | ||||
| 7 | DRV LAMPS RLY | KR122 Driving Lamp Relay | - |
|
| 8 | HDLP WASH RLY | - | - |
|
| 9 | REAR WASH PUMP RLY | - | - |
|
| 10 | FRT WASH PUMP RLY | KR11 Windshield Washer Pump Relay | - |
|
| 12 | REAR DEFOG RLY | KR5 Rear Defogger Relay | - |
|
| 23 | WPR CNTRL RLY | KR12B Windshield Wiper Relay | - |
|
| 24 | WPR SPD RLY | KR12C Windshield Wiper Speed Control Relay | - |
|
| 25 | ECM RLY | KR75 Engine Controls Ignition Relay | - |
|
| 39 | INCLR PUMP RLY | KR31 Coolant Pump Relay - Auxiliary | - |
|
| 44 | FOG LAMPS RLY | KR46 Front Fog Lamp Relay | - |
|
| 55 | LO BEAM RLY | KR49 Headlamp Low Beam Relay | - |
|
| 56 | HI BEAM RLY | KR48 Headlamp High Beam Relay | - |
|
| 58 | STRTR RLY | KR27 Starter Relay | - |
|
| 59 | RUN / CRNK RLY | KR73 Ignition Main Relay | - |
|
| 60 | BRK VAC PUMP RLY | KR14 Brake Booster Pump Motor Relay | - |
|
| 61 | A/C CNTRL RLY | KR29 A/C Compressor Clutch Relay | - |
|
| 67 | HORN RLY | KR3 Horn Relay | - |
|
