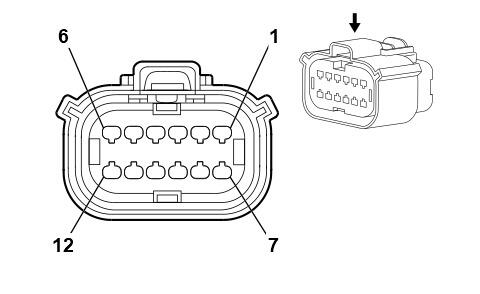

K190 Power Line Communication Module X1 (CBT)
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 33472-1216
- Service Connector: 19150019
- Description: 12-Way F 150 MX Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
19300635 |
J-35616-2A (GY) |
J-38125-217 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
BK |
550 |
Ground |
I |
CBT |
| 2 |
- |
- |
- |
Not Occupied |
- |
- |
| 3 |
0.5 |
BK |
550 |
Ground |
I |
CBT |
| 4 - 6 |
- |
- |
- |
Not Occupied |
- |
- |
| 7 |
0.5 |
RD/WH |
1040 |
Battery Positive Voltage |
I |
CBT |
| 8 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
CBT |
| 9 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
CBT |
| 10 |
0.5 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
CBT |
| 11 |
0.5 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
CBT |
| 12 |
0.5 |
BU/WH |
3977 |
Accessory Wakeup Serial Data 2 |
I |
CBT |
