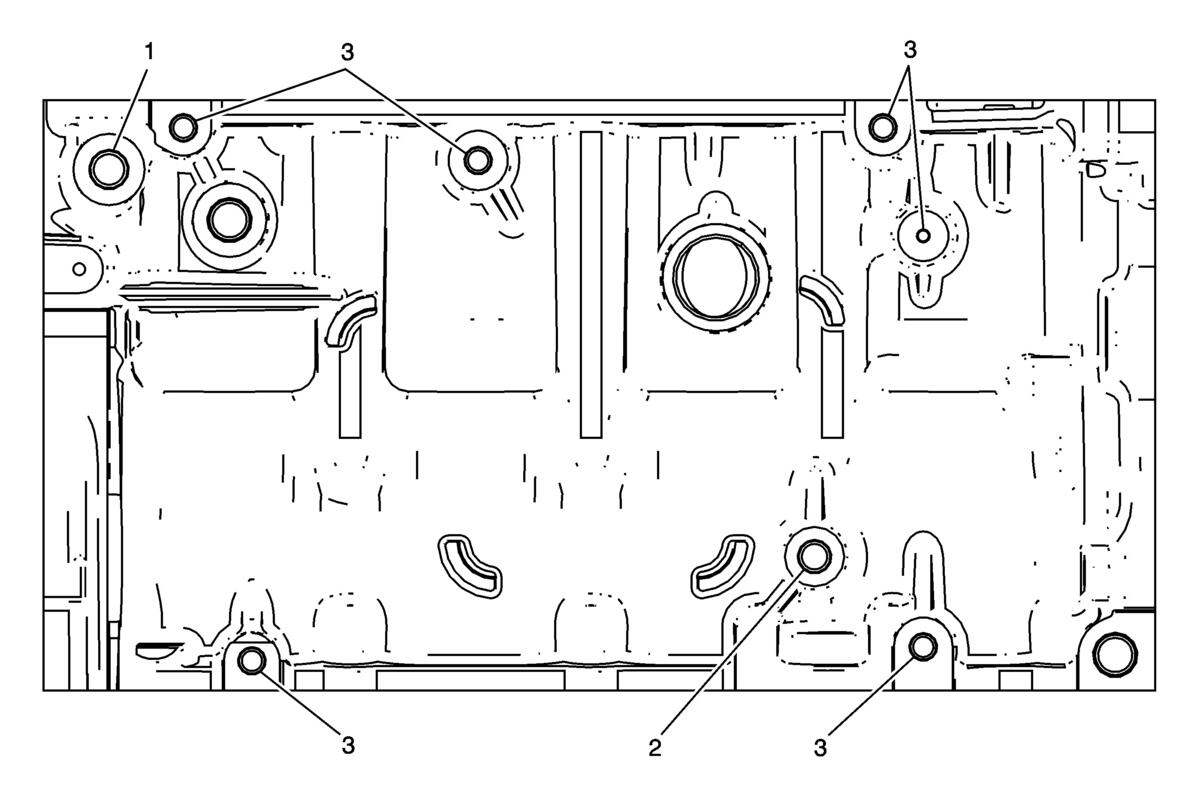

Engine Block - Left Side View
Engine Block - Left Side View
| Service Call Out | Thread Size | Insert | Drill | Counterbore Tool | Tap | Driver | Drill Depth (Maximum) | Tap Depth (Maximum) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| EN 42385-400 | MM | (IN) | MM | (IN) | ||||||
| 1 | M12x1.75 | 865 | 856 | 857 | 858 | 859 | 24.0 | 0.944 | 24.0 | 0.944 |
| 2 | M10x1.5 | 420 | 211 | 212 | 213 | 214 | 34.0 | 1.338 | 34.0 | 1.338 |
| 3 | M8x1.25 | 61 | 206 | 207 | 208 | 209 | 29.0 | 1.142 | 29.0 | 1.142 |
