Left Side of Engine Components (LTG)

Left Side of Engine Components (LTG)

Items
1: B52A Heated Oxygen Sensor 1 (LKW or LTG) B52A Heated Oxygen Sensor 1
2: B34 Engine Coolant Temperature Sensor (LKW or LTG) B34 Engine Coolant Temperature Sensor
3: G18 High Pressure Fuel Pump G18 High Pressure Fuel Pump
4: Q12 Evaporative Emission Purge Solenoid Valve Q12 Evaporative Emission Purge Solenoid Valve
5: Q38 Throttle Body Q38 Throttle Body
6: Q44 Engine Oil Pressure Control Solenoid Valve (LKW or LTG) Q44 Engine Oil Pressure Control Solenoid Valve
7: B23E Camshaft Position Sensor - Exhaust (LKW or LTG) B23E Camshaft Position Sensor - Exhaust

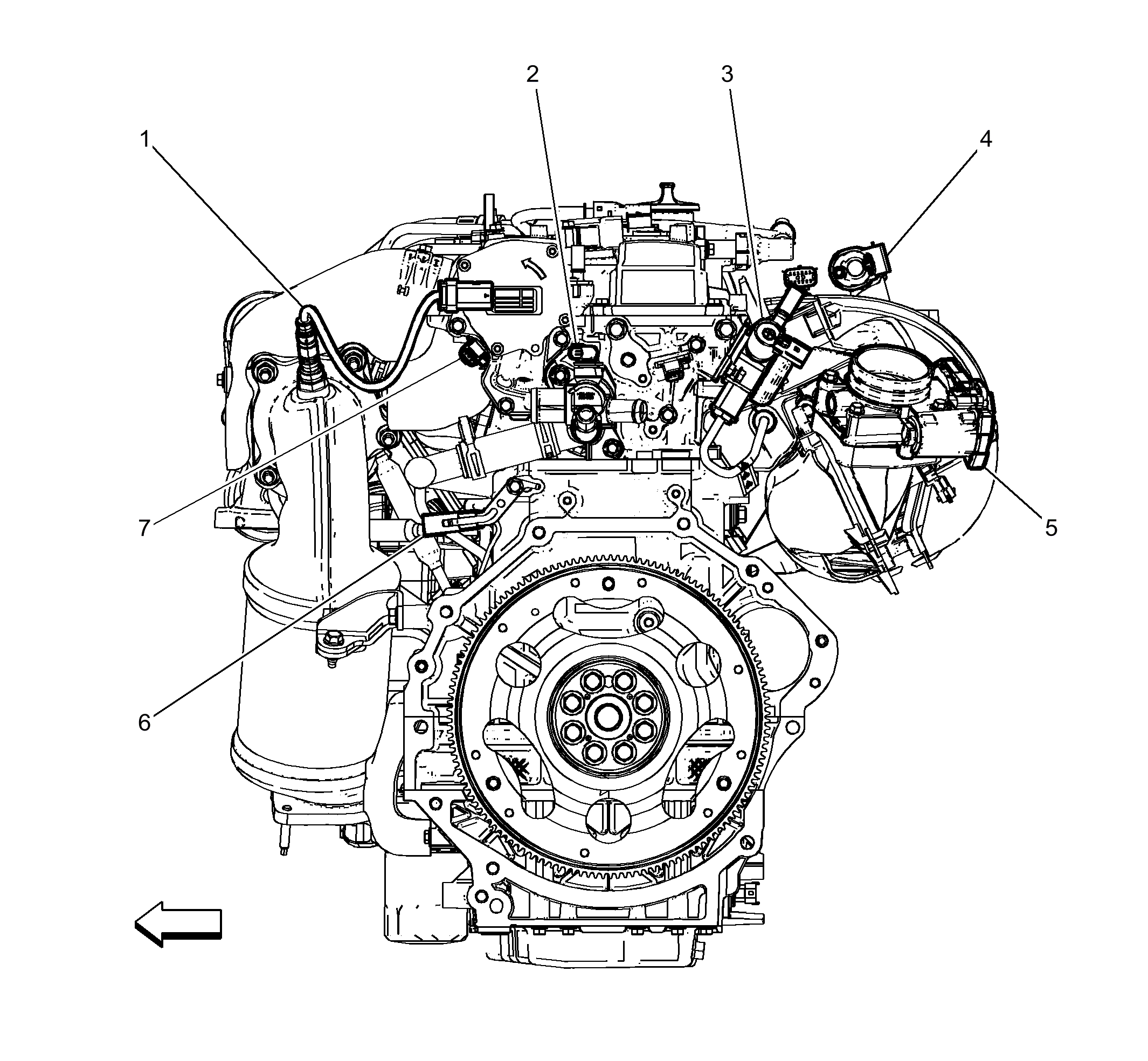

Fig 1: Left Side of Engine Components (LTG)
GM3708419Courtesy of GENERAL MOTORS COMPANY
