X51A Fuse Block - Instrument Panel

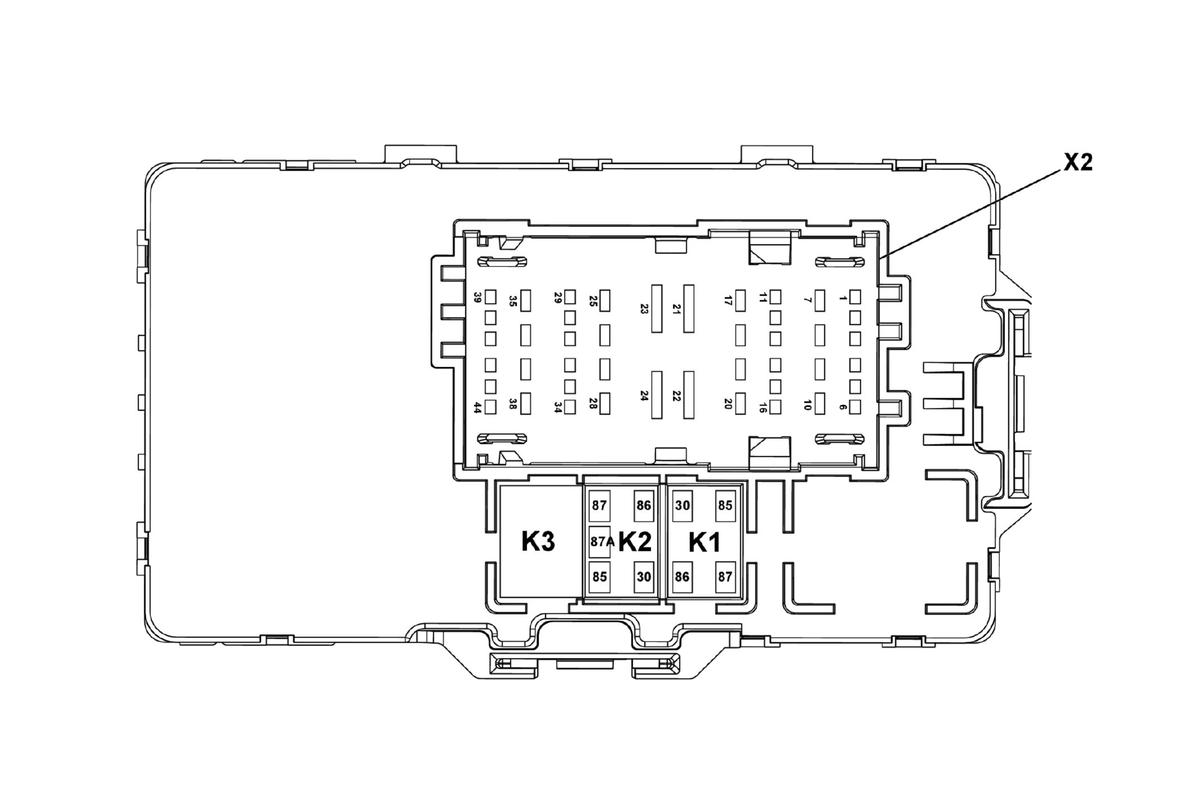

Courtesy of GENERAL MOTORS COMPANY X51A FUSE BLOCK - INSTRUMENT PANEL RELAY IDENTIFICATION
| No. |
Device Label Name |
Relay Description |
Rating |
Circuits |
| Relays |
| K1 |
K1 |
KR76 Retained Accessory Power Relay |
- |
F35DA, F44DA |
| K2 |
K2 |
KR73 Ignition Main Relay |
- |
F24DA, F28DA, F29DA |
| K3 |
K3 |
- |
- |
Not Used |
