Front of Vehicle Components (Opel)

Front of Vehicle Components (Opel)

Items
1:  E4Z Turn Signal Repeater Lamp - Right E4Z Turn Signal Repeater Lamp - Right
2:  E4Y Turn Signal Repeater Lamp - Left E4Y Turn Signal Repeater Lamp - Left
3:  E4J Park Lamp - Left Front (Ampera)
4:  E4C Daytime Running Lamp - Left
5:  E13L Headlamp - Left
6:  B78A Front Object Sensor - Left Outer B78A Front Object Sensor - Left Outer (UDF)
7:  E4LF Turn Signal Lamp - Left Front E4LF Turn Signal Lamp - Left Front
8:  B78C Front Object Sensor - Left Middle (UD5) B78C Front Object Sensor - Left Middle (UDF)
9:  B78D Front Object Sensor - Right Middle (UD5) B78D Front Object Sensor - Right Middle (UDF)
10:  E4RF Turn Signal Lamp - Right Front E4RF Turn Signal Lamp - Right Front
11:  B78B Front Object Sensor - Right Outer (UD5) B78B Front Object Sensor - Right Outer (UDF)
12:  E13R Headlamp - Right
13:  E4D Daytime Running Lamp - Right
14:  E4K Park Lamp - Right Front (Ampera)

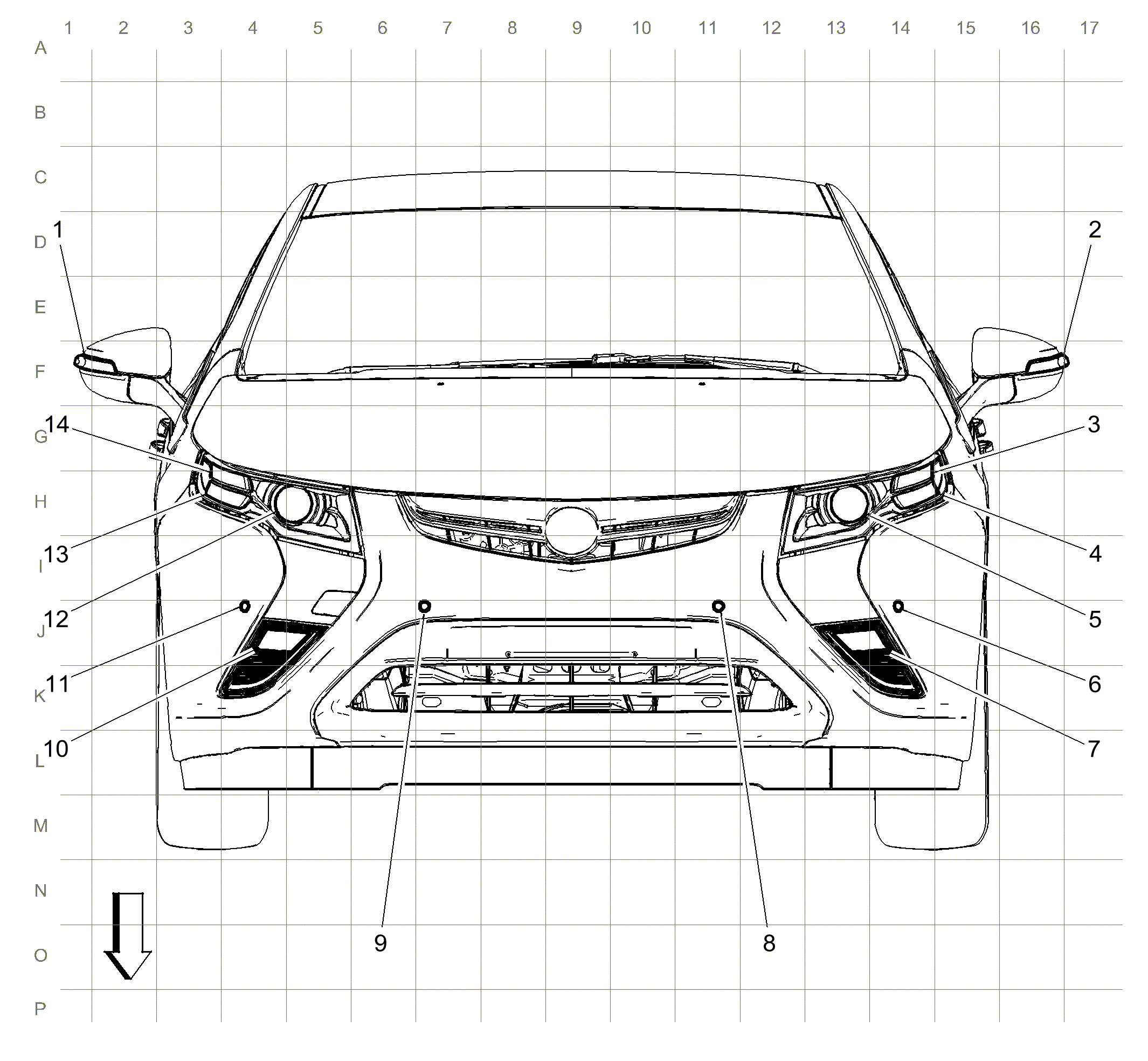

Fig 1: Front of Vehicle Components (Opel)
GM2845199Courtesy of GENERAL MOTORS COMPANY
