Air Cleaner Resonator Outlet Duct Replacement

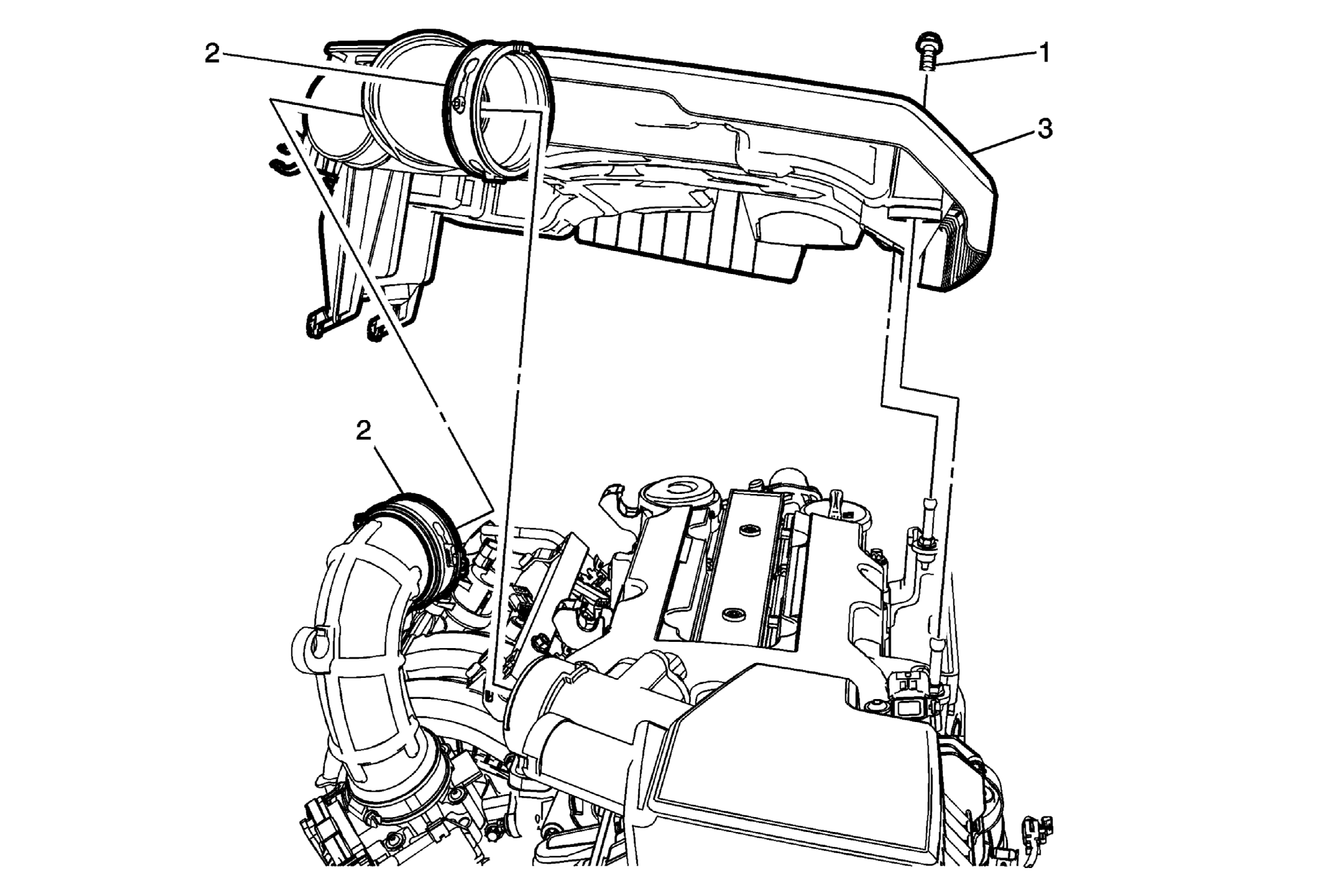

Fig 1: Air Cleaner Resonator Outlet Duct
GM2379519Courtesy of GENERAL MOTORS COMPANY
Air Cleaner Resonator Outlet Duct Replacement

Callout Component Name
Preliminary Procedure
Remove the oil level indicator.
1 Air Cleaner Resonator Outlet Duct Fastener (Qty: 2)
CAUTION:

Refer to Fastener Caution .


Tighten
9 N.m(80 lb in)
2 Air Cleaner Resonator Outlet Duct Clamp (Qty: 2)
3 Air Cleaner Resonator Outlet Duct
