K16 Battery Energy Control Module X3
Connector Part Information
- Harness Type: Contactor Assembly
- OEM Connector: AIT2PB-10-1AD
- Service Connector: Service by Part Assembly - See Part Catalog
- Description: 10-Way F (OG)
|
Terminal Part Information
- Terminated Lead: Service by Part Assembly - See Part Catalog
- Release Tool: Not Available
- Diagnostic Test Probe: Pending
- Terminal/Tray: Not Available
- Core/Insulation Crimp: Not Available
|

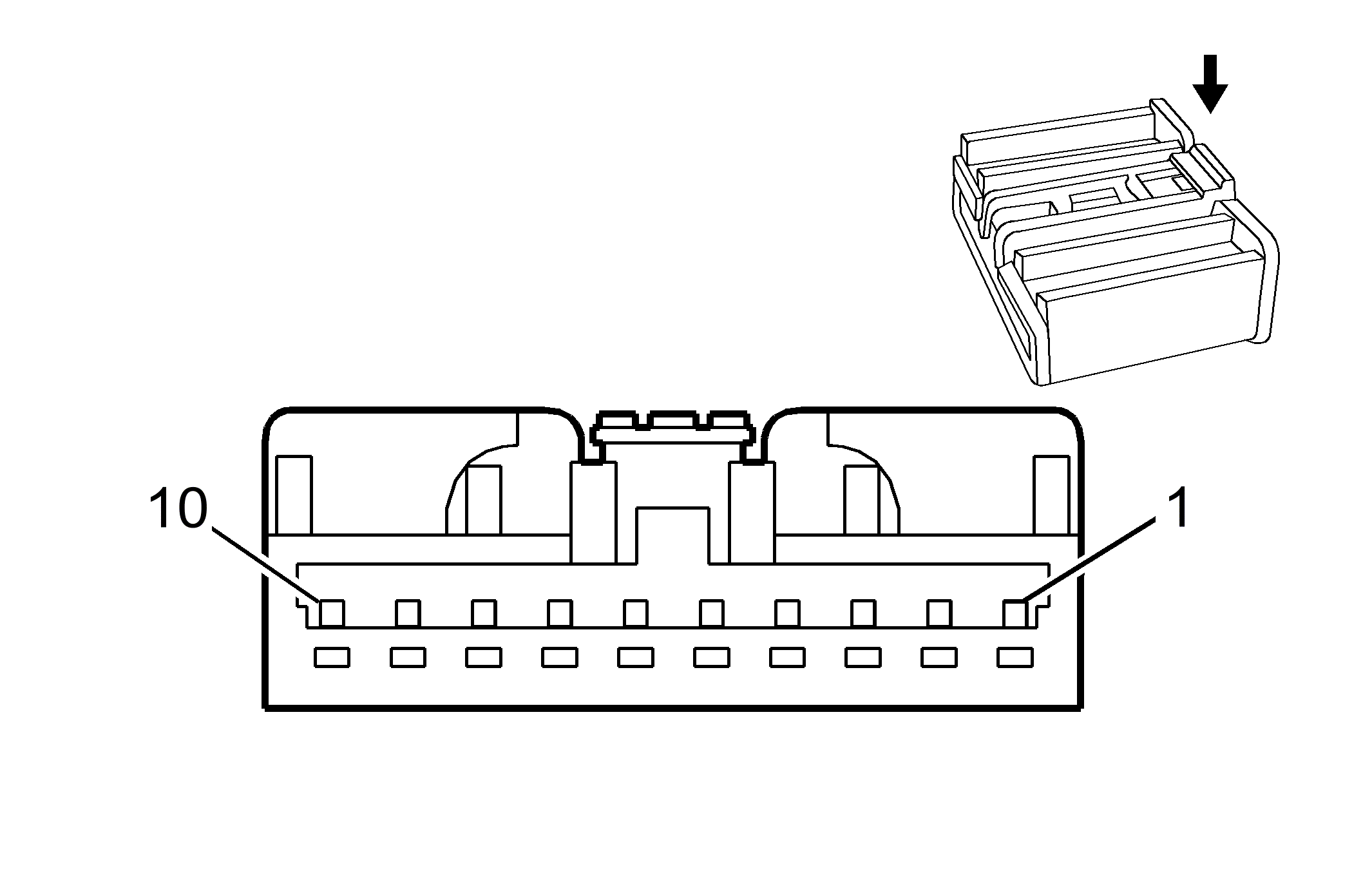

K16 Battery Energy Control Module X3
| Pin |
Size |
Color |
Circuit |
Function |
Option |
| 1 |
0.5 |
OG |
- |
KR34B Hybrid/EV Battery Positive Contactor Status |
- |
| 2-3 |
- |
- |
- |
Not Used |
- |
| 4 |
0.5 |
GY |
- |
KR34A Hybrid/EV Battery Negative Contactor Status |
- |
| 5-6 |
- |
- |
- |
Not Used |
- |
| 7 |
0.5 |
L-GN |
- |
KR34A Hybrid/EV Battery Negative Contactor Status |
- |
| 8-9 |
- |
- |
- |
Not Used |
- |
| 10 |
0.5 |
RD |
- |
KR34B Hybrid/EV Battery Positive Contactor Status |
- |
