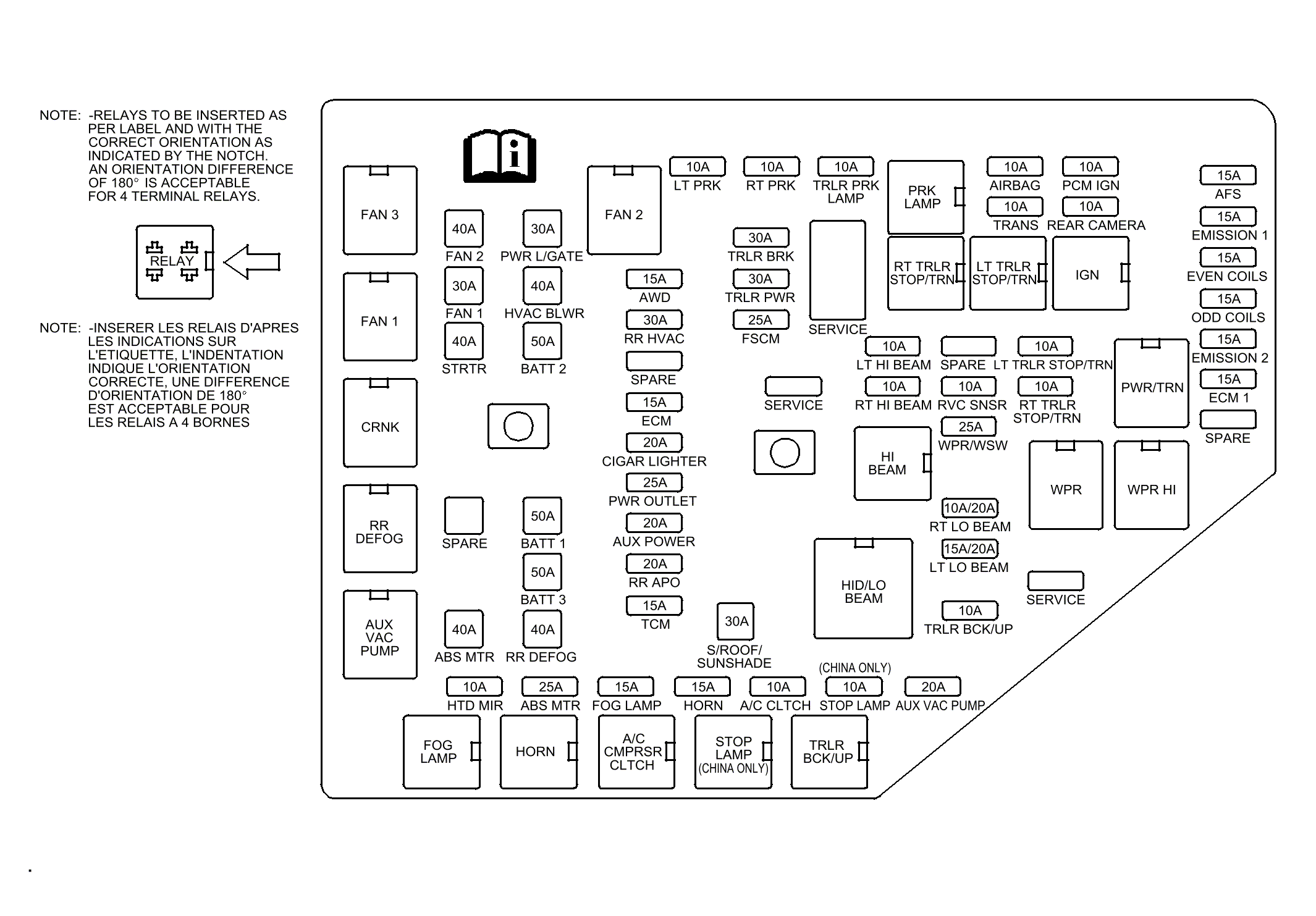

Fuse Block - Underhood Label
FUSE BLOCK - UNDERHOOD FUSE AND RELAY IDENTIFICATION LEGEND
| Fuse And Relay Description | Rating | Circuits |
|---|---|---|
| ABS MTR Fuse | 25A | Electronic Brake Control Module (EBCM) |
| ABS MTR Fuse | 40A | Electronic Brake Control Module (EBCM) |
| A/C CLTCH Fuse | 10A | A/C Compressor Clutch Relay |
| A/C Compressor Clutch Relay | - | A/C Compressor Clutch |
| AFS Fuse | 15A | Headlamp Control Module (TSH) |
| AIRBAG Fuse | 10A | Inflatable Restraint I/P Module Indicator, Inflatable Restraint Sensing and Diagnostic Module (SDM), and Instrument Panel Cluster (IPC) |
| AUX POWER Fuse | 20A | Accessory Power Outlet - Center Console |
| AUX VAC PUMP Fuse | 20A | Brake Booster Pump Relay |
| Brake Booster Pump Relay | - | Brake Booster Pump - Auxiliary |
| AWD Fuse | 15A | Rear Differential Clutch Control Module (MH6) |
| BATT 1 Fuse | 50A | AIRBAG, AMP, BCM, CNSTR/VENT, CSTY, DISPLAY, INADV/PWR/LED, INFOTAINMENT, MSM, POWER MOD, and RADIO Fuses |
| BATT 2 Fuse | 50A | BCK/UP/STOP, HTD/SEAT, LT/TRN/SIG, PDM, PWR/MIRRORS, and RT/TRN/SIG Fuses, LT/PWR/SEAT, PWR/COLUMN, and RT/PWR/SEAT Circuit Breakers |
| BATT 3 Fuse | 50A | DRL, DRL 2, DR/LCK,HVAC, and REAR WIPER Fuses, PWR/WNDW Circuit Breaker, Windshield Washer Pump Relay |
| CIGAR LIGHTER Fuse | 20A | Accessory Power Outlet - I/P |
| CRNK Starter Relay | - | Starter Motor |
| ECM Fuse | 15A | Engine Control Module (ECM) |
| ECM 1 Fuse | 15A | Engine Control Module (ECM) |
| EMISSION 1 Fuse | 15A | Evaporative Emission (EVAP) Canister Purge Solenoid Valve, Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1, Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1, and Intake Manifold Tuning (IMT) Solenoid Valve |
| EMISSION 2 Fuse | 15A | A/C Compressor Clutch, Cooling Fan Left High Speed, Cooling Fan Speed Control, and Cooling Fan Right High Speed Relays, Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2, Heated Oxygen Sensor (HO2S) Bank 2 Sensor 2, and Mass Air Flow (MAF)/Intake Air Temperature (IAT) Sensor |
| EVEN COILS Fuse | 15A | Engine Control Module (ECM), Fuel Injectors 2, 4, 6, and Ignition Coils 2, 4, 6 |
| FAN 1 Fuse | 30A | Cooling Fan Left High Speed Relay |
| Cooling Fan Left High Speed Relay | - | Engine Cooling Fan - Left |
| FAN 2 Fuse | 40A | Cooling Fan Right High Speed Relay |
| Cooling Fan Speed Control Relay | - | Engine Cooling Fan - Right |
| Cooling Fan Right High Speed Relay | - | Engine Cooling Fan - Right |
| FOG LAMP Fuse | 15A | Front Fog Lamp Relay |
| Front Fog Lamp Relay | - | Fog Lamp - Left Front and Fog Lamp - Right Front |
| FSCM Fuse | 25A | Fuel Pump Flow Control Module |
| Headlamp High Beam Relay | - | LT HI BEAM and RT HI BEAM Fuses |
| Headlamp Low Beam Relay | - | LT LO BEAM and RT LO BEAM Fuses |
| HORN Fuse | 15A | Horn Relay |
| Horn Relay | - | Horn - High Note and Horn - Low Note |
| HTD MIR Fuse | 10A | Outside Rearview Mirror - Driver and Outside Rearview Mirror - Passenger |
| HVAC BLWR Fuse | 40A | Blower Motor Control Module |
| Ignition Main Relay | - | AIRBAG, PCM IGN, REAR CAMERA, and TRANS Fuses |
| LT HI BEAM Fuse | 10A | Headlamp - Left High Beam (without W49 or TVD) or Headlamp - Left High Beam Solenoid (W49 or TVD) |
| LT LO BEAM Fuse | 15A/20A | Headlamp - Left (W49 or TVD) or Headlamp - Left Low Beam (without W49 or TVD) |
| LT PRK Fuse | 10A | Marker Lamp - Left Rear (W49 or WDA or X88), License Lamp - Left, License Lamp - Right, Park Lamp - Left Rear (W49 or Z88), Park Lamp - Right Rear (W49 or Z88), Side Marker Lamp - Left Front (Z88) or Marker Lamp - Left Front (W49 or WDA or X88), Tail Lamp - Left (Z88) or Tail/Stop and Turn Signal Lamp - Left (W49 or WDA or X88) |
| LT TRLR STOP/TRN Fuse | 10A | Trailer Connector |
| Trailer Stop/Turn Signal Lamp Relay - Left | - | LT TRLR STOP/TRN Fuse |
| ODD COILS Fuse | 15A | Engine Control Module (ECM), Fuel Injectors 1, 3, 5, and Ignition Coils 1, 3, 5 |
| PCM IGN Fuse | 10A | Engine Control Module (ECM) |
| Park Lamp Relay | - | LT PRK, RT PRK, and TRLR PRK LAMP Fuses |
| PWR L/GATE Fuse | 30A | Liftgate Module (LGM) (TB5) |
| PWR OUTLET Fuse | 25A | Accessory AC/DC Power Control Module (KV1) |
| Powertrain Relay | - | ECM 1, EMISSION 1, EMISSION 2, EVEN COILS, and ODD COILS Fuses |
| RR APO Fuse | 20A | Accessory Power Outlet - Rear Console (DK1) and Accessory Power Outlet - Rear |
| REAR CAMERA Fuse | 10A | Rearview Camera |
| RR DEFOG Fuse | 40A | Rear Window Defogger Relay |
| Rear Window Defogger Relay | - | HTD MIR Fuse and Rear Window Defogger Grid |
| RR HVAC Fuse | 30A | Blower Motor Control Module - Auxiliary |
| RT HI BEAM Fuse | 10A | Headlamp - Right High Beam (without W49 or TVD) or Headlamp - Right High Beam Solenoid (W49 or TVD) |
| RT LO BEAM Fuse | 10A/20A | Headlamp - Right (W49 or TVD) or Headlamp - Right Low Beam (without W49 or TVD) |
| RT PRK Fuse | 10A | Marker Lamp - Right Front, Marker Lamp - Right Rear (W49 or WDA or X88), Side Marker Lamp - Right Front (Z88), Tail Lamp - Right (Z88) or Tail/Stop and Turn Signal Lamp - Right (W49 or WDA or X88) |
| RT TRLR STOP/TRN Fuse | 10A | Trailer Connector |
| Trailer Stop/Turn Signal Lamp Relay - Right | - | RT TRLR STOP/TRN Fuse |
| RVC SNSR Fuse | 10A | Body Control Module (BCM) |
| S/ROOF/SUNSHADE Fuse | 30A | Sunroof Control Module (C3U) and Sunroof Shade Module (C3U) |
| STOP LAMP Fuse | 10A | Stop Lamp Relay (W49 with T89) |
| Stop Lamp Relay | - | Center High Mounted Stop Lamp (CHMSL), Tail/Stop and Turn Signal Lamp - Left, and Tail/Stop and Turn Signal Lamp - Right (W49 with T89) |
| STRTR Fuse | 40A | CRNK Relay |
| TCM Fuse | 15A | Automatic Transmission |
| TRANS Fuse | 10A | Automatic Transmission |
| TRLR BCK UP Fuse | 10A | Trailer Connector (V92) |
| Trailer Backup Lamp Relay | - | TRLR BCK UP Fuse |
| TRLR BRK Fuse | 30A | Trailer Brake Blunt Cut (V92) |
| TRLR PWR Fuse | 30A | Trailer Connector (V92) |
| TRLR PRK LAMP Fuse | 10A | Trailer Connector |
| Windshield Wiper Wpeed Control Relay | - | Windshield Wiper Motor |
| Windshield Wiper Relay | - | Windshield Wiper Motor |
| WPR/WSW Fuse | 25A | Windshield Wiper and Windshield Wiper Wpeed Control Relays |
| Spare Fuse | 10A | Not Used |
| Spare Fuse | 15A | Not Used |
| Spare Fuse | 20A | Not Used |
| Spare Fuse | 25A | Not Used |
| Spare Fuse | 30A | Not Used |
