Outside Rearview Mirror Replacement

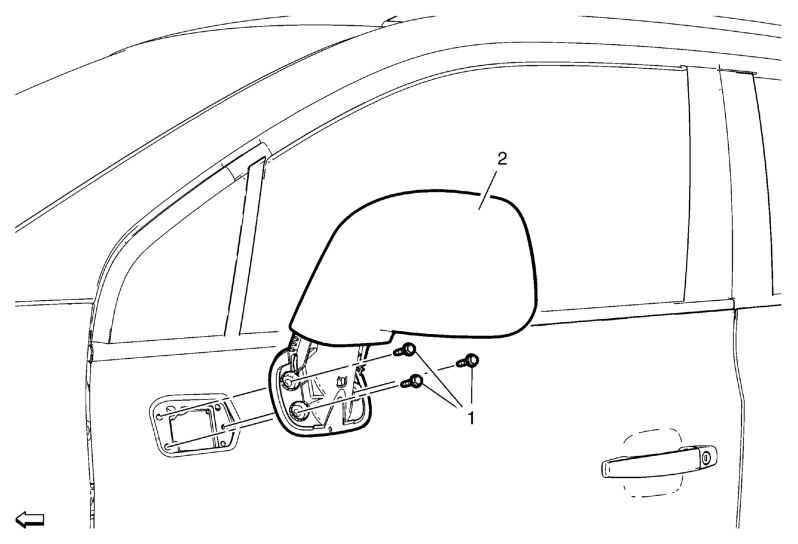

Fig 1: Outside Rearview Mirror
GM2373231Courtesy of GENERAL MOTORS COMPANY
Outside Rearview Mirror Replacement

Callout Component Name
Preliminary Procedures
Remove the outside rearview mirror bracket cover. Refer to Outside Rearview Mirror Bracket Cover Replacement
1 Outside Rearview Mirror Bolt (Qty: 3)
CAUTION:

Refer to Fastener Caution .


Tighten
9 N.m(80 lb in)
2 Outside Rearview Mirror
Procedures
Disconnect electrical connector.
