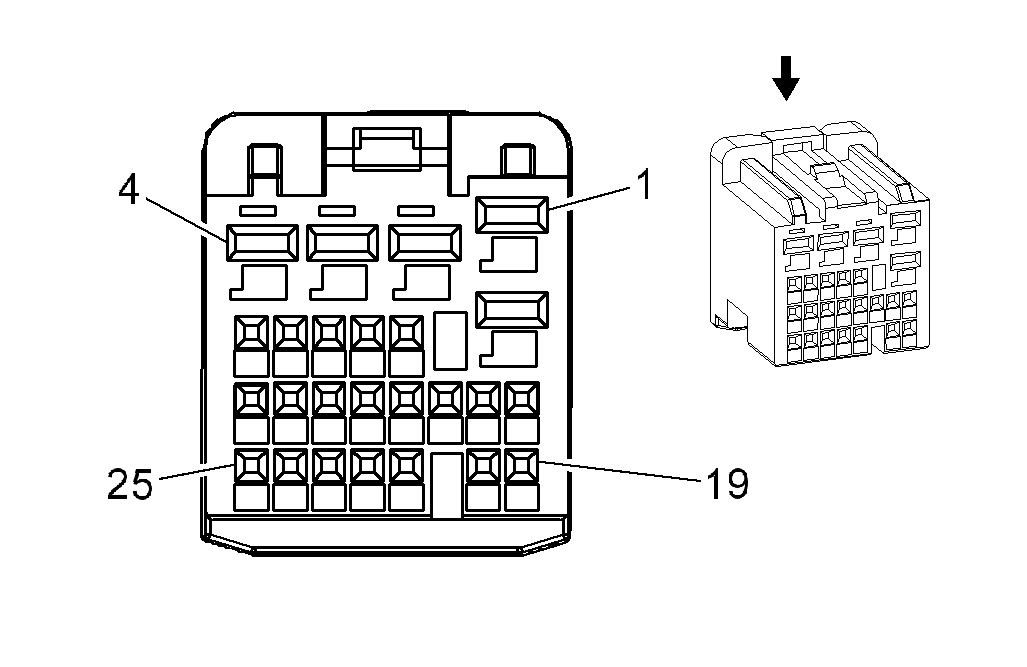

K9 Body Control Module X2
Courtesy of GENERAL MOTORS CORP. K9 Body Control Module X2
| Pin |
Size |
Color |
Circuit |
Function |
Option |
| 1 |
0.85 |
OG |
1732 |
Inadvertent Power Supply Voltage |
- |
| 2 |
0.85 |
OG/BU |
1240 |
Battery Positive Voltage |
- |
| 3 |
- |
- |
- |
Not Used |
- |
| 4 |
- |
- |
- |
Not Used |
- |
| 5 |
0.85 |
D-BU/WH |
149 |
Courtesy Lamp Supply Voltage |
- |
| 6-7 |
- |
- |
- |
Not Used |
- |
| 8 |
0.3 |
BN/WH |
301 |
Park Lamp Switch On Signal |
- |
| 9 |
- |
- |
- |
Not Used |
- |
| 10 |
0.3 |
D-BU |
6189 |
Rear Compartment Relay Switch |
- |
| 11 |
0.3 |
L-GN/BK |
1137 |
DRL Ambient Light Sensor Signal |
CJ2/C63 |
| 12 |
0.3 |
WH |
103 |
Headlamp Switch Headlamps On Signal |
- |
| 13-16 |
- |
- |
- |
Not Used |
- |
| 17 |
0.3 |
D-GN |
306 |
Headlamp Switch Headlamps Off Signal |
- |
| 18 |
0.3 |
PK/BK |
1597 |
Courtesy Lamps Switch Signal |
- |
| 19 |
0.3 |
D-BU/YE |
6841 |
Emergency Lamp Flasher Signal |
6J7 |
| 20 |
- |
- |
- |
Not Used |
- |
| 21 |
0.3 |
BN/OG |
1571 |
Traction Control Switch Signal |
- |
| 22 |
0.3 |
D-GN/WH |
1135 |
A/T Shift Lock Control Solenoid Supply Voltage |
M97 |
| 23-24 |
- |
- |
- |
Not Used |
- |
| 25 |
0.3 |
PU |
328 |
Interior Lamp Switch Signal |
- |
Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 7283-1373
- Service Connector: 88988839
- Description: 25-Way F (WH)
|
Terminal Part Information
- Terminal/Tray: 7116-3645-02
- Terminal/Tray: 7116-3427-02
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
