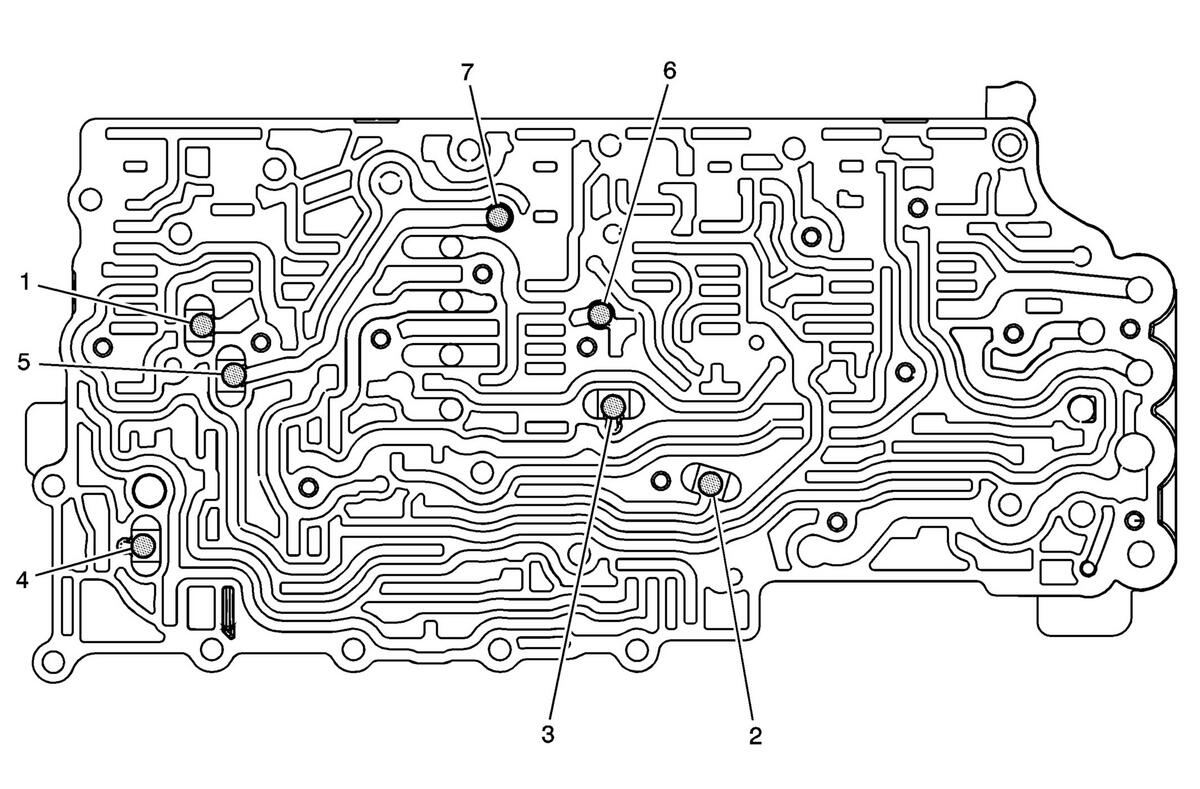

Ball Check Valve Locations
Courtesy of GENERAL MOTORS CORP.
| I.D. |
Input Oil |
Input Oil |
Output Oil |
| 1 |
Drive 1-6 |
DRV B |
CB26/C1234 FD |
| 2 |
Sol 1 |
Reverse (Park) |
CSV2 Enable |
| 3 |
Sol 2 |
C456 |
CSV3 Enable |
| 4 |
PS4 |
C456 |
CSV2 Latch |
| 5 |
Drive 1-6 |
C35R Rev FD |
C35R Supply |
| 6 |
CB26/C1234 FD |
- |
C1234 FD |
| 7 |
C35R Supply |
- |
C35R FD |
