Ground Views

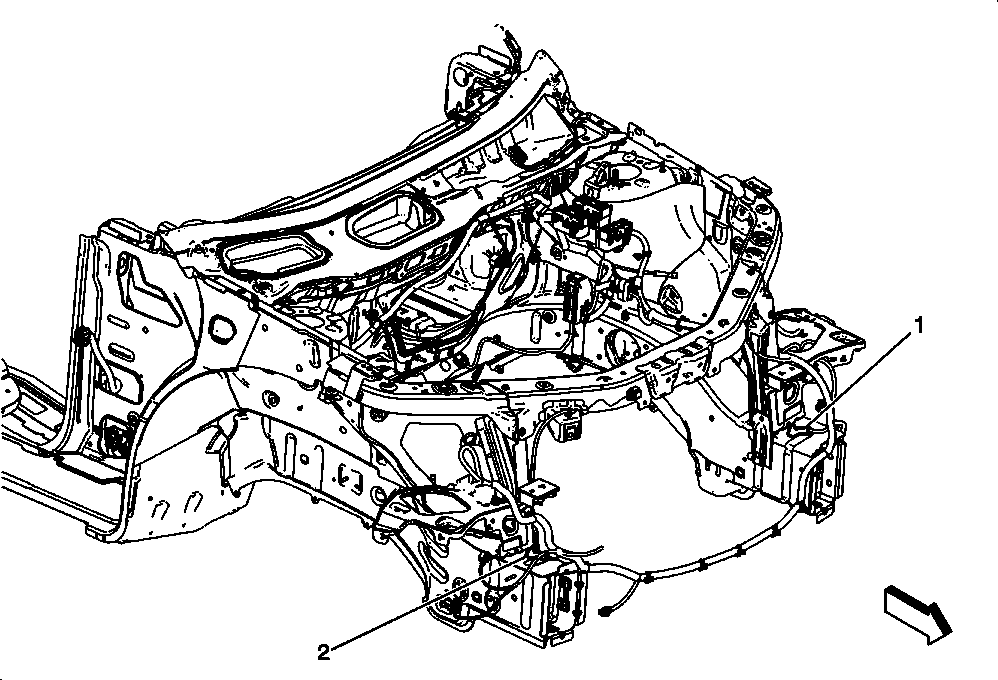

Fig 1: Locating G101 and G102
GM2323482Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G101
2 G102

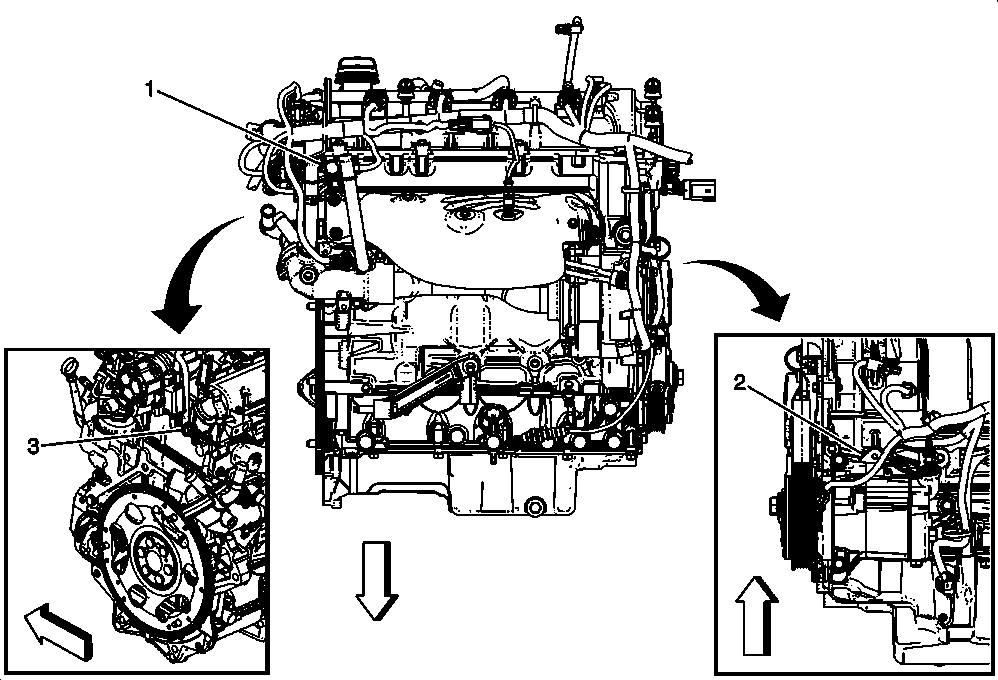

Fig 2: Locating G105, G109 and G112 (LAF)
GM2322294Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G109
2 G112
3 G105

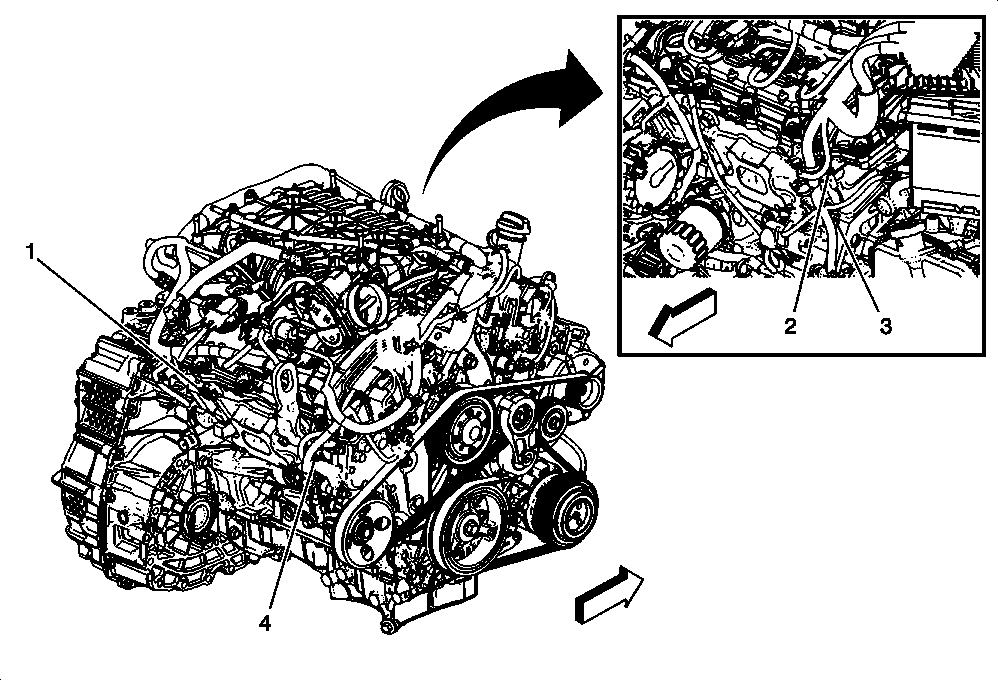

Fig 3: Locating G105, G109, G110, and G112 (LF1)
GM2322296Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G110
2 G112
3 G105
4 G109

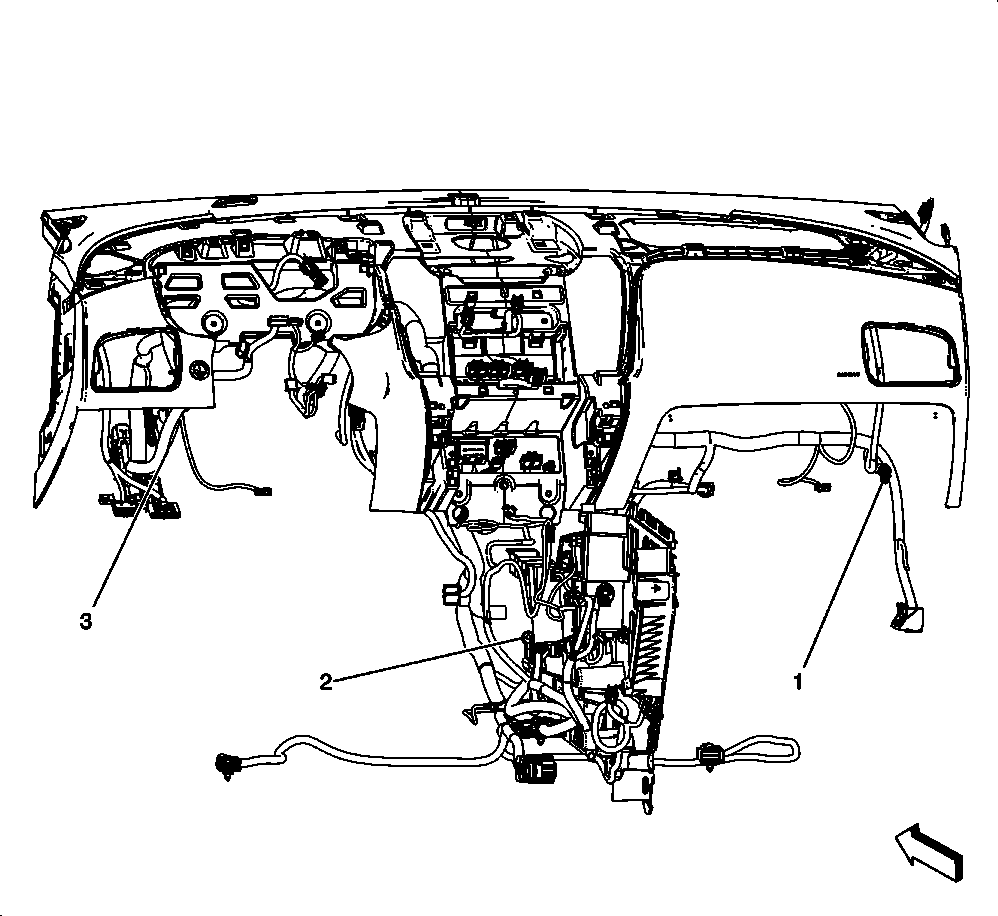

Fig 4: Locating G203, G207, and G210
GM2322786Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G207
2 G203
3 G210

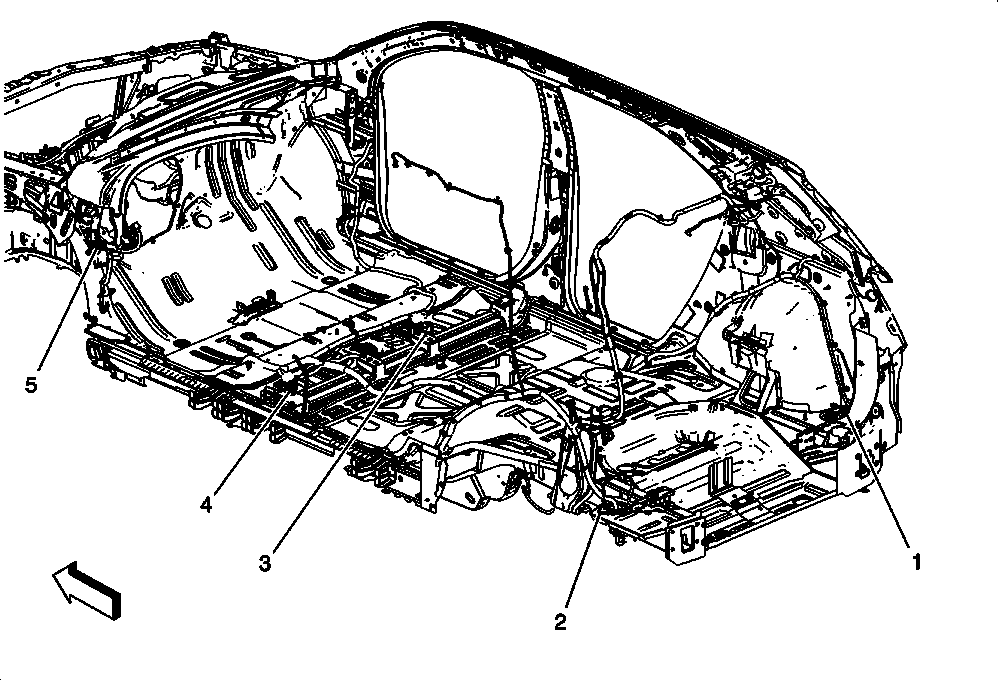

Fig 5: Locating G205, G301, G311, G401 and G403
GM2326252Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 G403
2 G401
3 G311
4 G301
5 G205
