Front of Vehicle/Engine Compartment Component Views

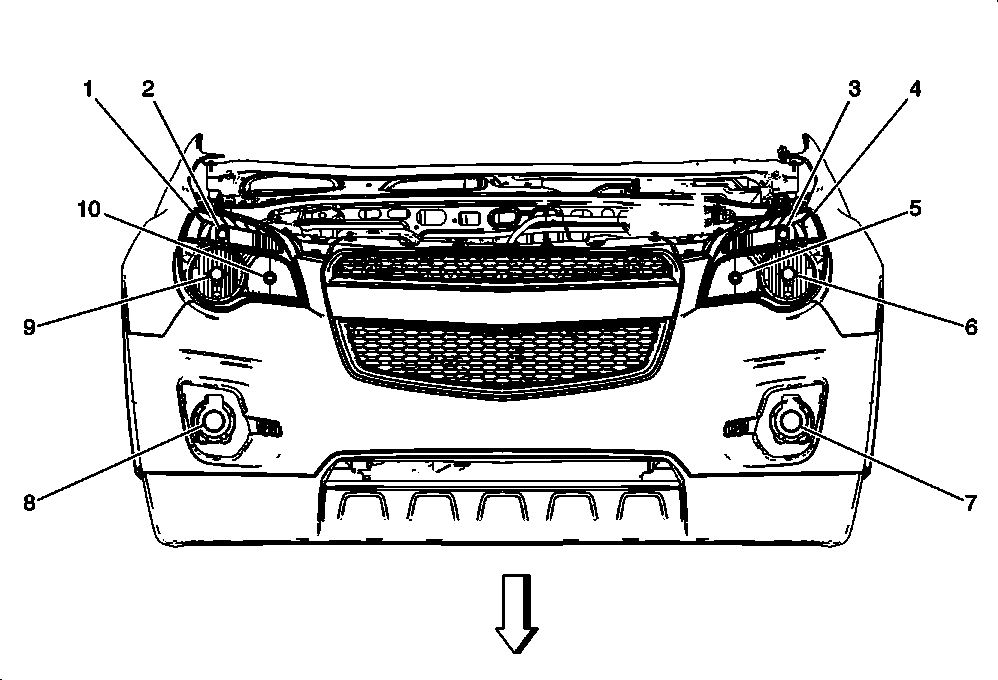

| Callout | Component Name |
|---|---|
| 1 | E2RF Side Marker Lamp - Right Front |
| 2 | E4P Park/Turn Signal Lamp - Right |
| 3 | E4N Park/Turn Signal Lamp - Left |
| 4 | E2LF Side Marker Lamp - Left Front |
| 5 | E4E Headlamp - Left High Beam |
| 6 | E4G Headlamp - Left Low Beam |
| 7 | E29LF Fog Lamp - Left Front (T96) |
| 8 | E29RF Fog Lamp - Right Front (T96) |
| 9 | E4H Headlamp - Right Low Beam |
| 10 | E4F Headlamp - Right High Beam |

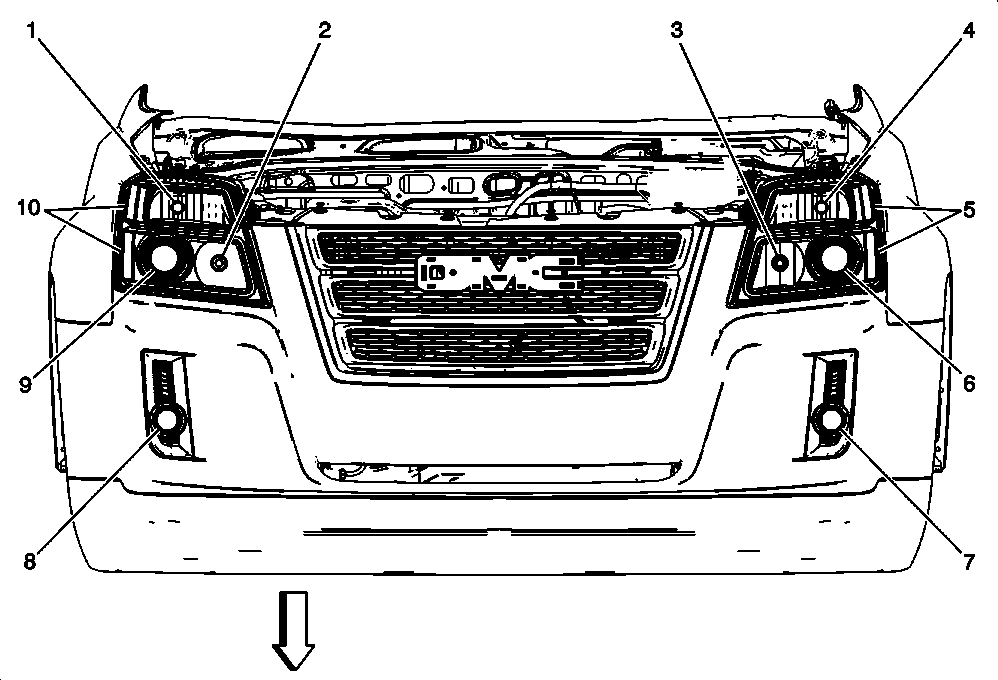

| Callout | Component Name |
|---|---|
| 1 | E4P Park/Turn Signal Lamp - Right |
| 2 | E4F Headlamp - Right High Beam |
| 3 | E4E Headlamp - Left High Beam |
| 4 | E4N Park/Turn Signal Lamp - Left |
| 5 | E2LF Side Marker Lamp - Left Front |
| 6 | E4G Headlamp - Left Low Beam |
| 7 | E29LF Fog Lamp - Left Front (T96) |
| 8 | E29RF Fog Lamp - Right Front (T96) |
| 9 | E4H Headlamp - Right Low Beam |
| 10 | E2RF Side Marker Lamp - Right Front |
| Callout | Component Name |
|---|---|
| 1 | B20 Brake Fluid Level Switch |
| 2 | B19B Brake Booster Vacuum Sensor |
| 3 | M75 Windshield Wiper Motor |
| 4 | X50A Fuse Block - Underhood |
| 5 | C1 Battery |
| 6 | G24 Windshield Washer Pump |
| 7 | B55 Hood Ajar Switch (BTV) |
| 8 | P12B Horn - Low Note |
| 9 | P12A Horn - High Note |
| 10 | K17 Electronic Brake Control Module |

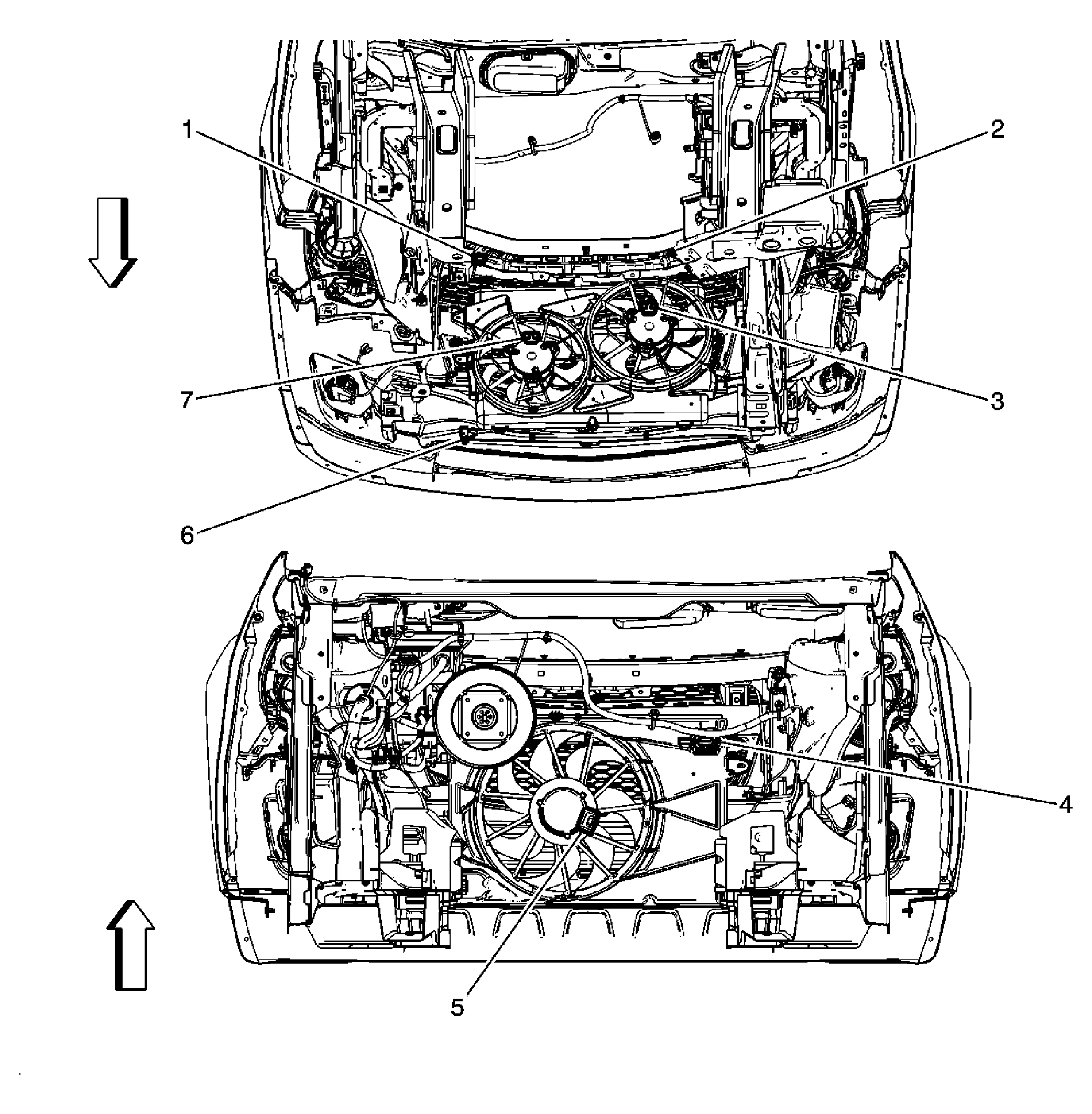

| Callout | Component Name |
|---|---|
| 1 | G10R Cooling Fan Motor - Right (LF1) |
| 2 | G10L Cooling Fan Motor - Left (LF1) |
| 3 | R10 Cooling Fan Resistor (LAF) |
| 4 | G10 Cooling Fan Motor (LAF) |
| 5 | B9 Ambient Air Temperature Sensor |
| Callout | Component Name |
|---|---|
| 1 | B20 Brake Fluid Level Switch |
| 2 | B19B Brake Booster Vacuum Sensor |
| 3 | M75 Windshield Wiper Motor |
| 4 | X50A Fuse Block - Underhood |
| 5 | C1 Battery |
| 6 | G24 Windshield Washer Pump |
| 7 | P12B Horn - Low Note |
| 8 | B55 Hood Ajar Switch (BTV) |
| 9 | K17 Electronic Brake Control Module |
| 10 | P12A Horn - High Note |
