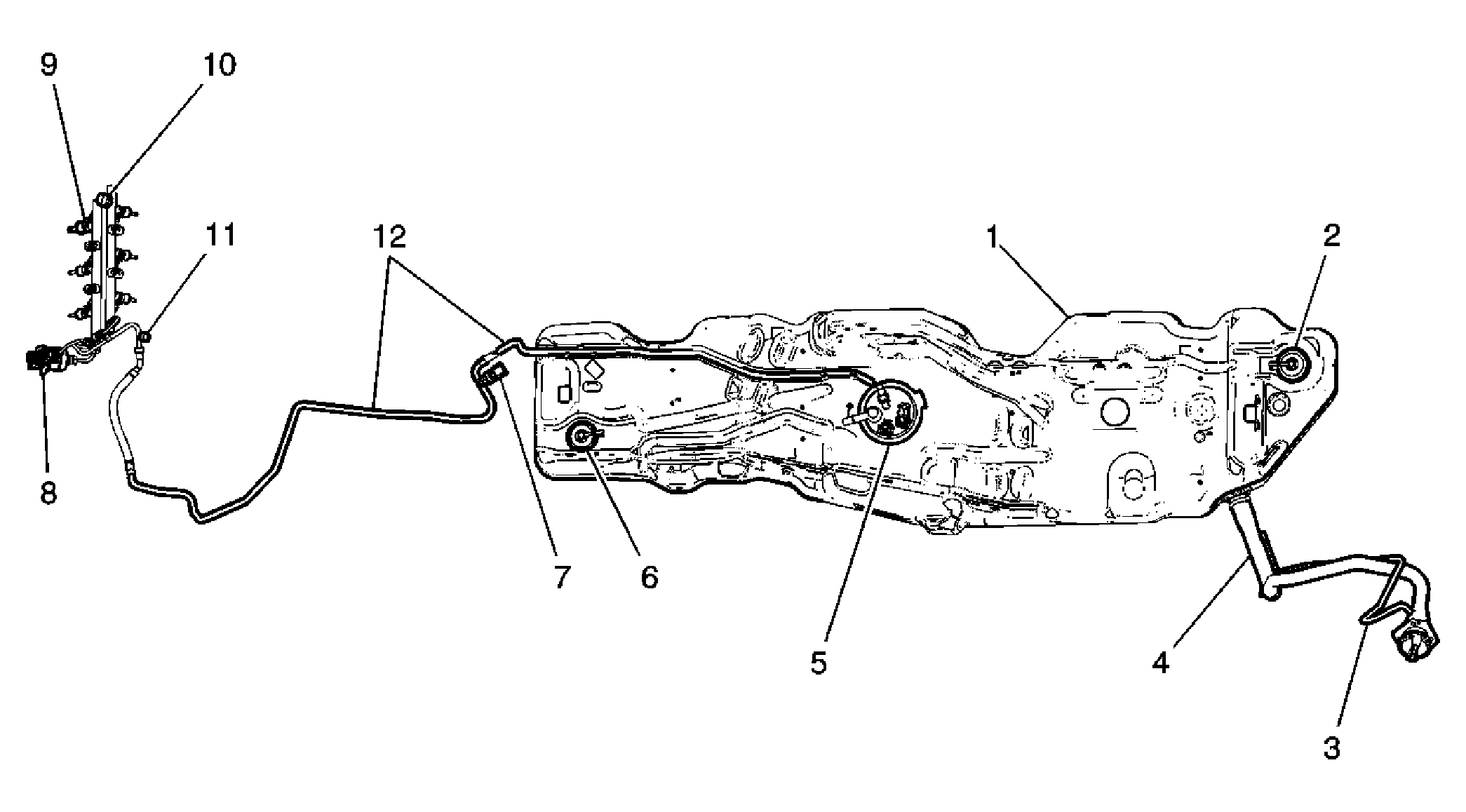

Fuel Hose/Pipes Routing Diagram
| Callout | Component Name |
|---|---|
| 1 | Fuel Tank |
| 2 | Fuel Tank Rollover Vent Valve |
| 3 | Fuel Fill Tube Vapor Recirculation Hose/Pipe |
| 4 | Fuel Fill Tube |
| 5 | Fuel Tank Module |
| 6 | Fuel Tank Rollover Vent Valve |
| 7 | Fuel Feed Pressure Sensor |
| 8 | Fuel Rail Pressure (FRP) Regulator/High Pressure Fuel Pump |
| 9 | Fuel Rail and Fuel Injectors |
| 10 | FRP Sensor |
| 11 | Fuel Pressure Test Connection |
| 12 | Fuel Feed Hose/Pipe |
